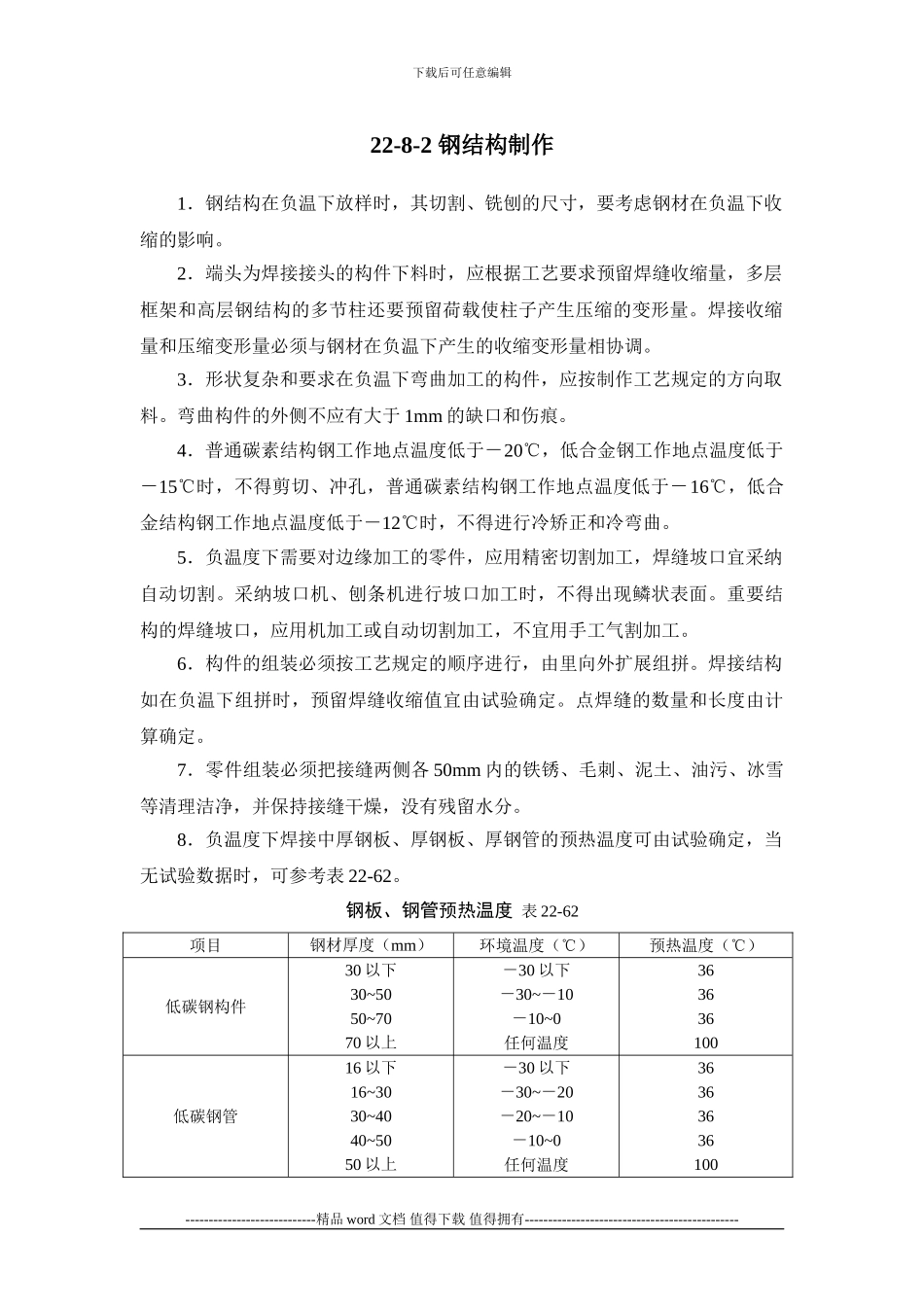

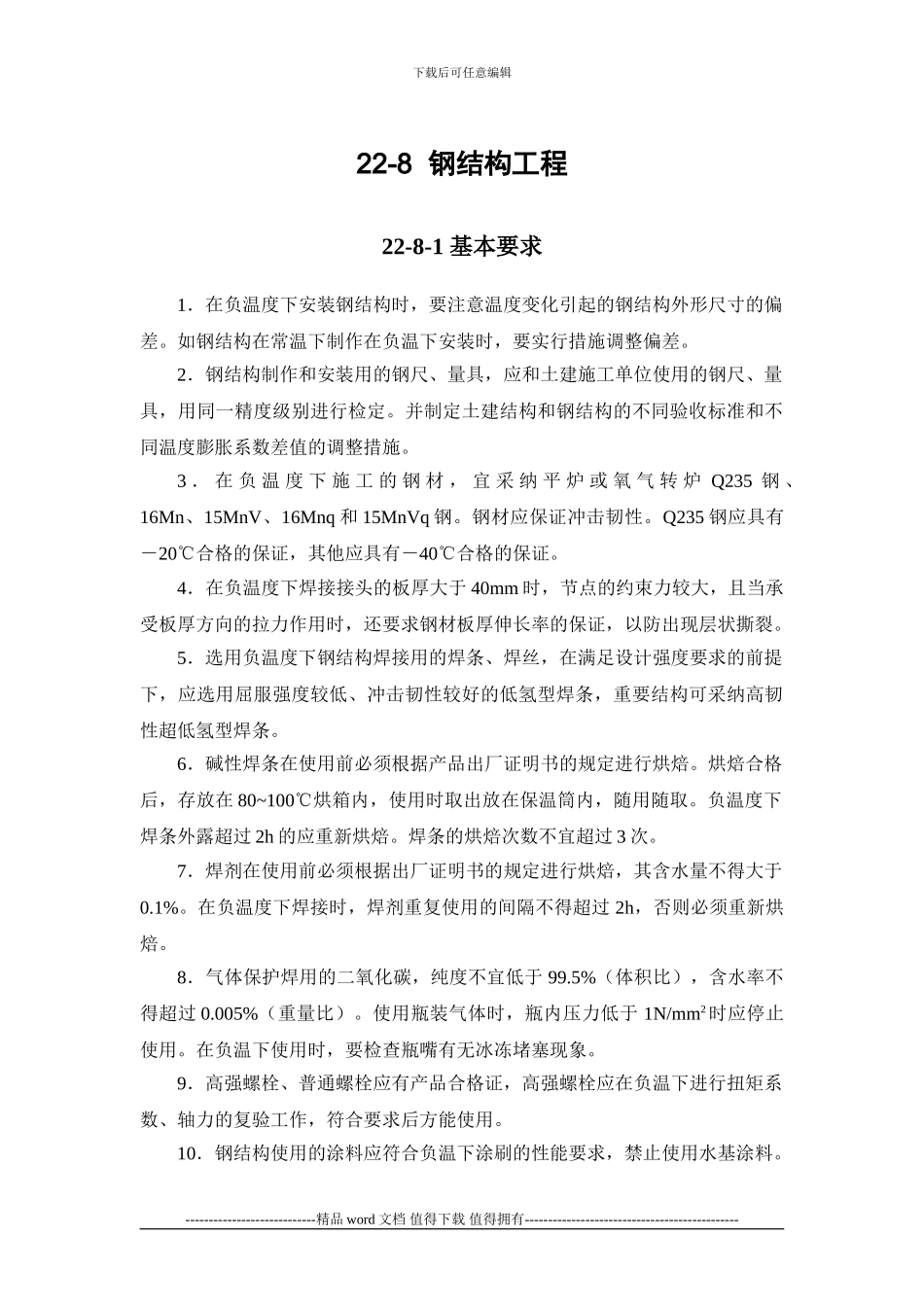

下载后可任意编辑22-8 钢结构工程22-8-1 基本要求1．在负温度下安装钢结构时，要注意温度变化引起的钢结构外形尺寸的偏差。如钢结构在常温下制作在负温下安装时，要实行措施调整偏差。2．钢结构制作和安装用的钢尺、量具，应和土建施工单位使用的钢尺、量具，用同一精度级别进行检定。并制定土建结构和钢结构的不同验收标准和不同温度膨胀系数差值的调整措施。3 ． 在 负 温 度 下 施 工 的 钢 材 ， 宜 采 纳 平 炉 或 氧 气 转 炉 Q235 钢 、16Mn、15MnV、16Mnq 和 15MnVq 钢。钢材应保证冲击韧性。Q235 钢应具有－20℃合格的保证，其他应具有－40℃合格的保证。4．在负温度下焊接接头的板厚大于 40mm 时，节点的约束力较大，且当承受板厚方向的拉力作用时，还要求钢材板厚伸长率的保证，以防出现层状撕裂。5．选用负温度下钢结构焊接用的焊条、焊丝，在满足设计强度要求的前提下，应选用屈服强度较低、冲击韧性较好的低氢型焊条，重要结构可采纳高韧性超低氢型焊条。6．碱性焊条在使用前必须根据产品出厂证明书的规定进行烘焙。烘焙合格后，存放在 80~100℃烘箱内，使用时取出放在保温筒内，随用随取。负温度下焊条外露超过 2h 的应重新烘焙。焊条的烘焙次数不宜超过 3 次。7．焊剂在使用前必须根据出厂证明书的规定进行烘焙，其含水量不得大于0.1%。在负温度下焊接时，焊剂重复使用的间隔不得超过 2h，否则必须重新烘焙。8．气体保护焊用的二氧化碳，纯度不宜低于 99.5%（体积比），含水率不得超过 0.005%（重量比）。使用瓶装气体时，瓶内压力低于 1N/mm2时应停止使用。在负温下使用时，要检查瓶嘴有无冰冻堵塞现象。9．高强螺栓、普通螺栓应有产品合格证，高强螺栓应在负温下进行扭矩系数、轴力的复验工作，符合要求后方能使用。10．钢结构使用的涂料应符合负温下涂刷的性能要求，禁止使用水基涂料。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑22-8-2 钢结构制作1．钢结构在负温下放样时，其切割、铣刨的尺寸，要考虑钢材在负温下收缩的影响。2．端头为焊接接头的构件下料时，应根据工艺要求预留焊缝收缩量，多层框架和高层钢结构的多节柱还要预留荷载使柱子产生压缩的变形量。焊接收缩量和压缩变形量必须与钢材在负温下产生的收缩变形量相协调。3．形状复杂和要求在负温下弯曲加工的构件，应按制作工艺...
