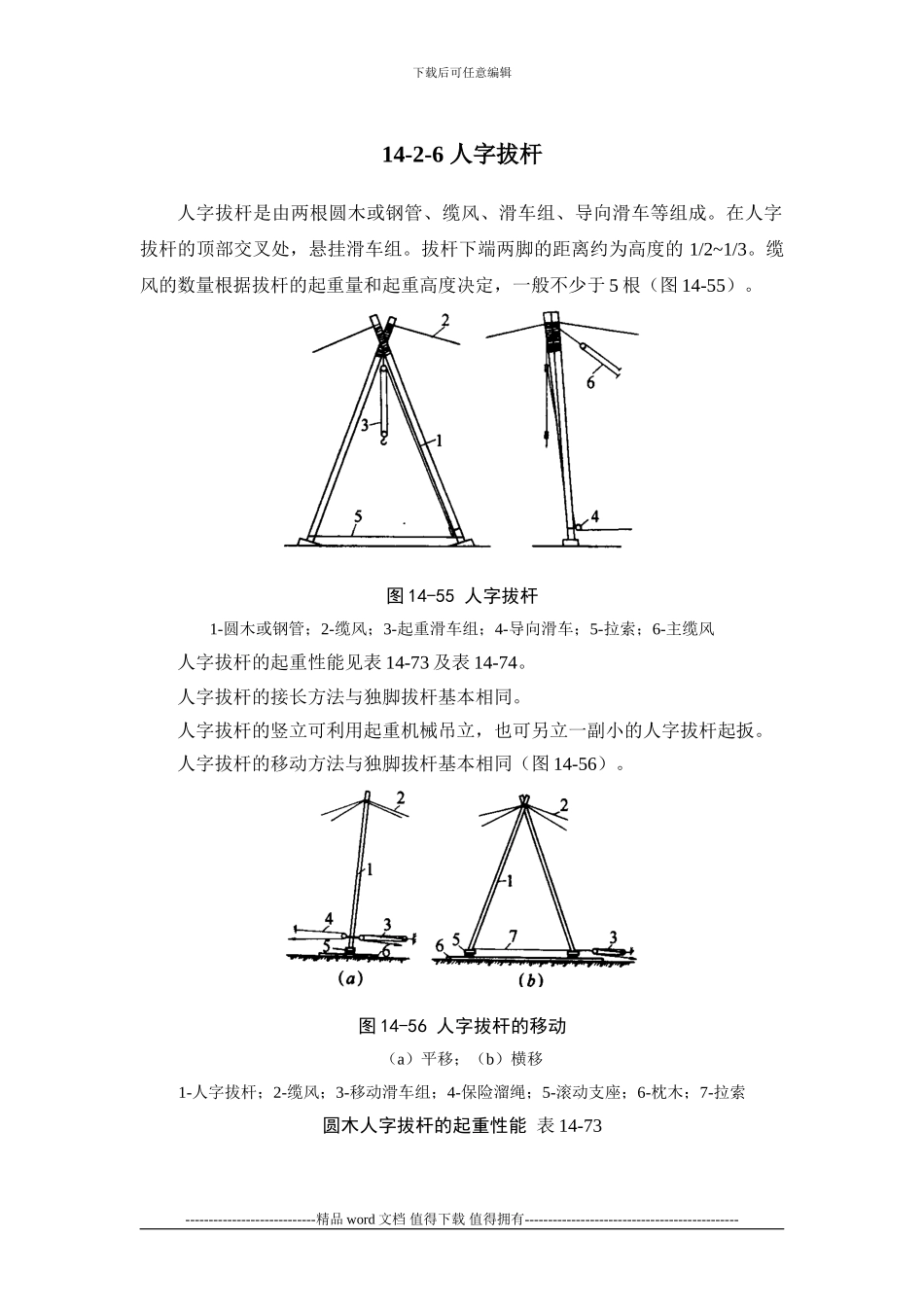

下载后可任意编辑14-2-6 人字拔杆人字拔杆是由两根圆木或钢管、缆风、滑车组、导向滑车等组成。在人字拔杆的顶部交叉处，悬挂滑车组。拔杆下端两脚的距离约为高度的 1/2~1/3。缆风的数量根据拔杆的起重量和起重高度决定，一般不少于 5 根（图 14-55）。图 14-55 人字拔杆1-圆木或钢管；2-缆风；3-起重滑车组；4-导向滑车；5-拉索；6-主缆风人字拔杆的起重性能见表 14-73 及表 14-74。人字拔杆的接长方法与独脚拔杆基本相同。人字拔杆的竖立可利用起重机械吊立，也可另立一副小的人字拔杆起扳。人字拔杆的移动方法与独脚拔杆基本相同（图 14-56）。图 14-56 人字拔杆的移动（a）平移；（b）横移1-人字拔杆；2-缆风；3-移动滑车组；4-保险溜绳；5-滚动支座；6-枕木；7-拉索圆木人字拔杆的起重性能 表 14-73----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑注：α—圆木与地面夹角。钢管人字拔杆的起重性能 表 14-74----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------
