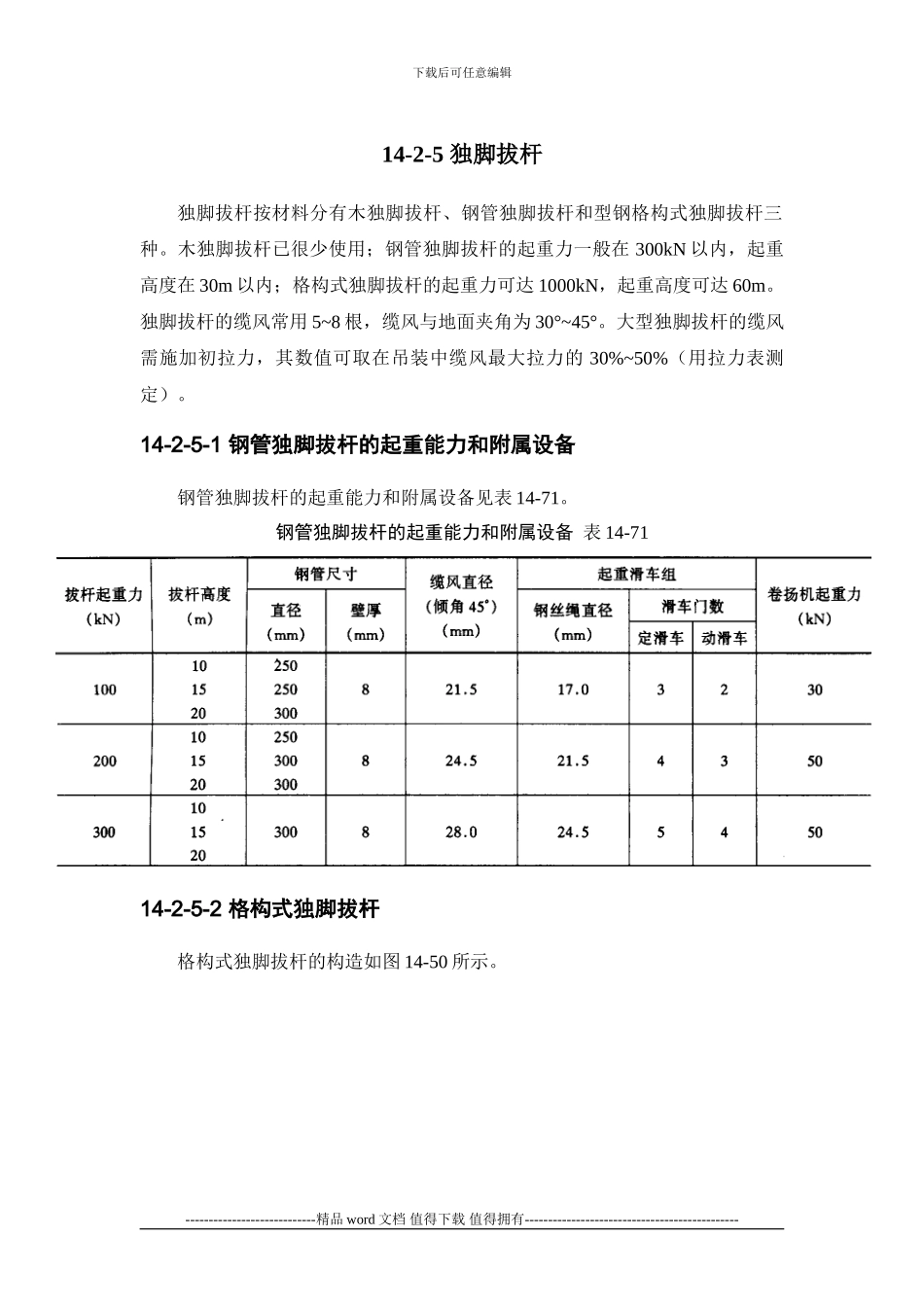

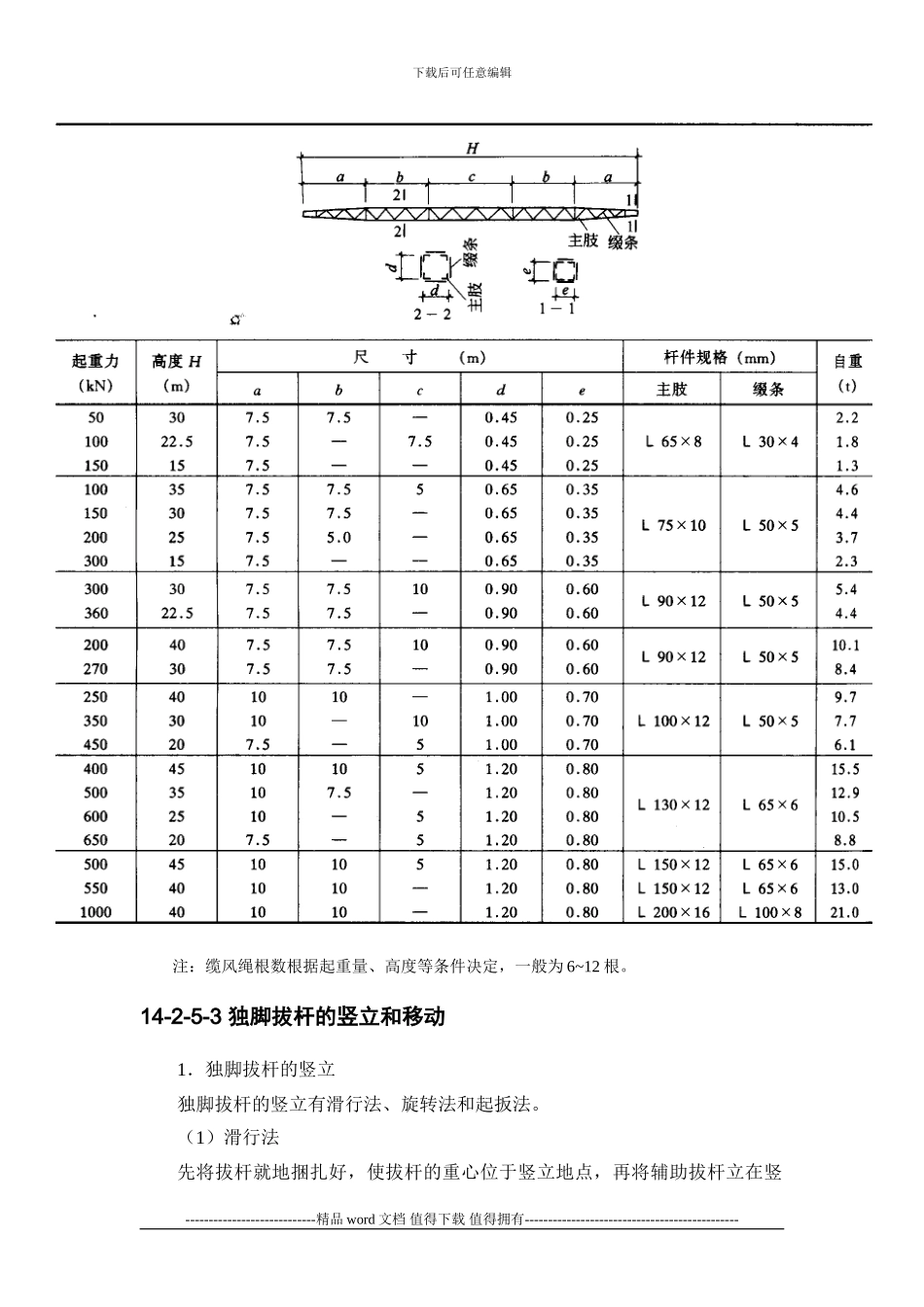

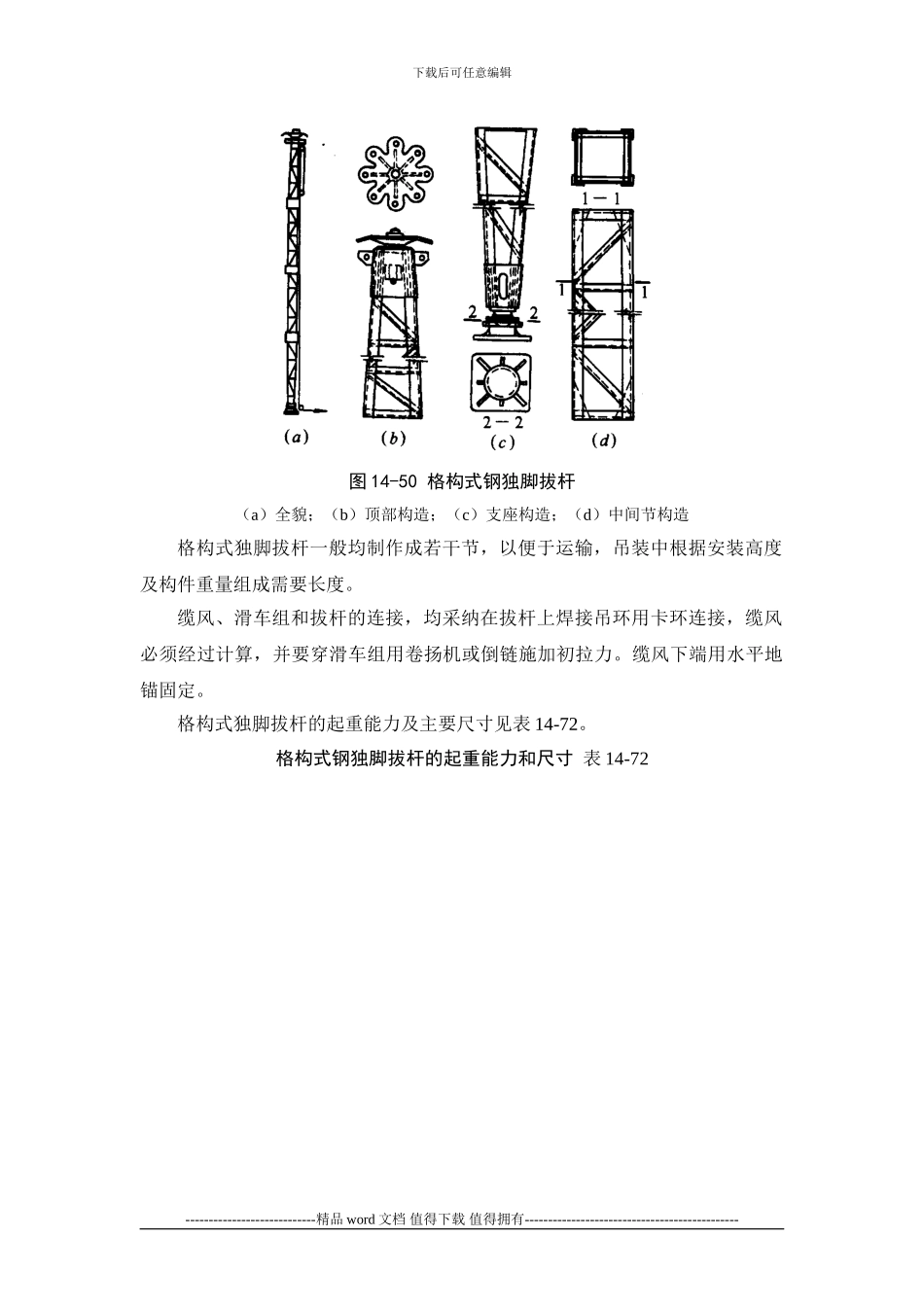

下载后可任意编辑14-2-5 独脚拔杆独脚拔杆按材料分有木独脚拔杆、钢管独脚拔杆和型钢格构式独脚拔杆三种。木独脚拔杆已很少使用；钢管独脚拔杆的起重力一般在 300kN 以内，起重高度在 30m 以内；格构式独脚拔杆的起重力可达 1000kN，起重高度可达 60m。独脚拔杆的缆风常用 5~8 根，缆风与地面夹角为 30°~45°。大型独脚拔杆的缆风需施加初拉力，其数值可取在吊装中缆风最大拉力的 30%~50%（用拉力表测定）。14-2-5-1 钢管独脚拔杆的起重能力和附属设备钢管独脚拔杆的起重能力和附属设备见表 14-71。钢管独脚拔杆的起重能力和附属设备 表 14-7114-2-5-2 格构式独脚拔杆格构式独脚拔杆的构造如图 14-50 所示。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑图 14-50 格构式钢独脚拔杆（a）全貌；（b）顶部构造；（c）支座构造；（d）中间节构造格构式独脚拔杆一般均制作成若干节，以便于运输，吊装中根据安装高度及构件重量组成需要长度。缆风、滑车组和拔杆的连接，均采纳在拔杆上焊接吊环用卡环连接，缆风必须经过计算，并要穿滑车组用卷扬机或倒链施加初拉力。缆风下端用水平地锚固定。格构式独脚拔杆的起重能力及主要尺寸见表 14-72。格构式钢独脚拔杆的起重能力和尺寸 表 14-72----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑注：缆风绳根数根据起重量、高度等条件决定，一般为 6~12 根。14-2-5-3 独脚拔杆的竖立和移动1．独脚拔杆的竖立独脚拔杆的竖立有滑行法、旋转法和起扳法。（1）滑行法先将拔杆就地捆扎好，使拔杆的重心位于竖立地点，再将辅助拔杆立在竖----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑立拔杆位置的附近，用辅助拔杆的滑车组吊在竖立拔杆重心以上约 1~1.5m 处，然后开动卷扬机，拔杆的顶端即上升，拔杆底端就沿着地面滑到竖立地点，当拔杆即将要垂直时，收紧缆风就可竖立好拔杆（图 14-51）。辅助拔杆高度约为拔杆高的 2/3。图 14-51 滑行法竖立拔杆1-拔杆；2-滑车组；3-辅助拔杆；4-辅助拔杆缆风；5-拔杆缆风（2）旋转法将拔杆脚放在竖立地点，并将拔杆头部垫高。在竖立地点附近，立一根辅助拔杆，将辅助拔杆的滑车组吊在...
