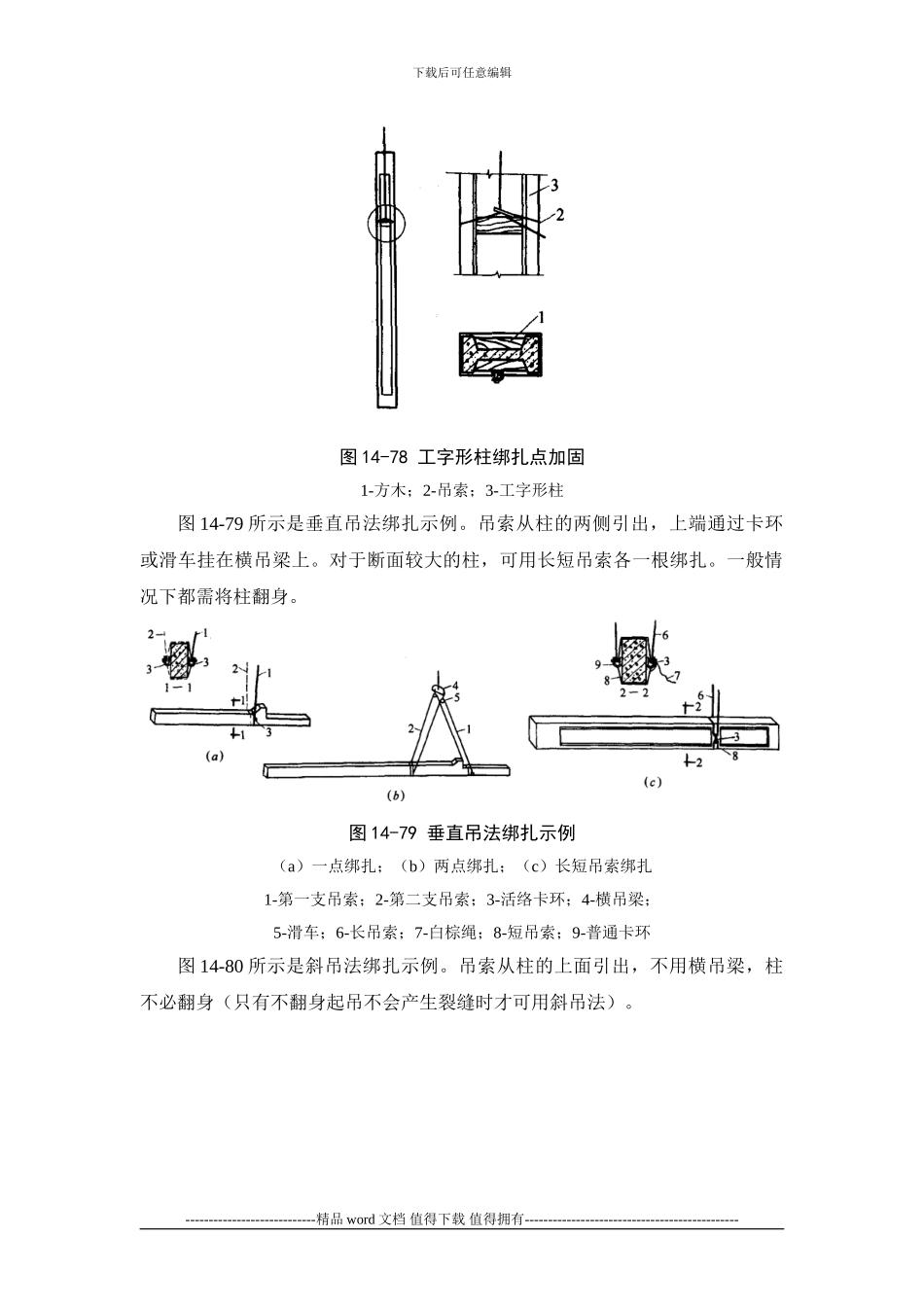

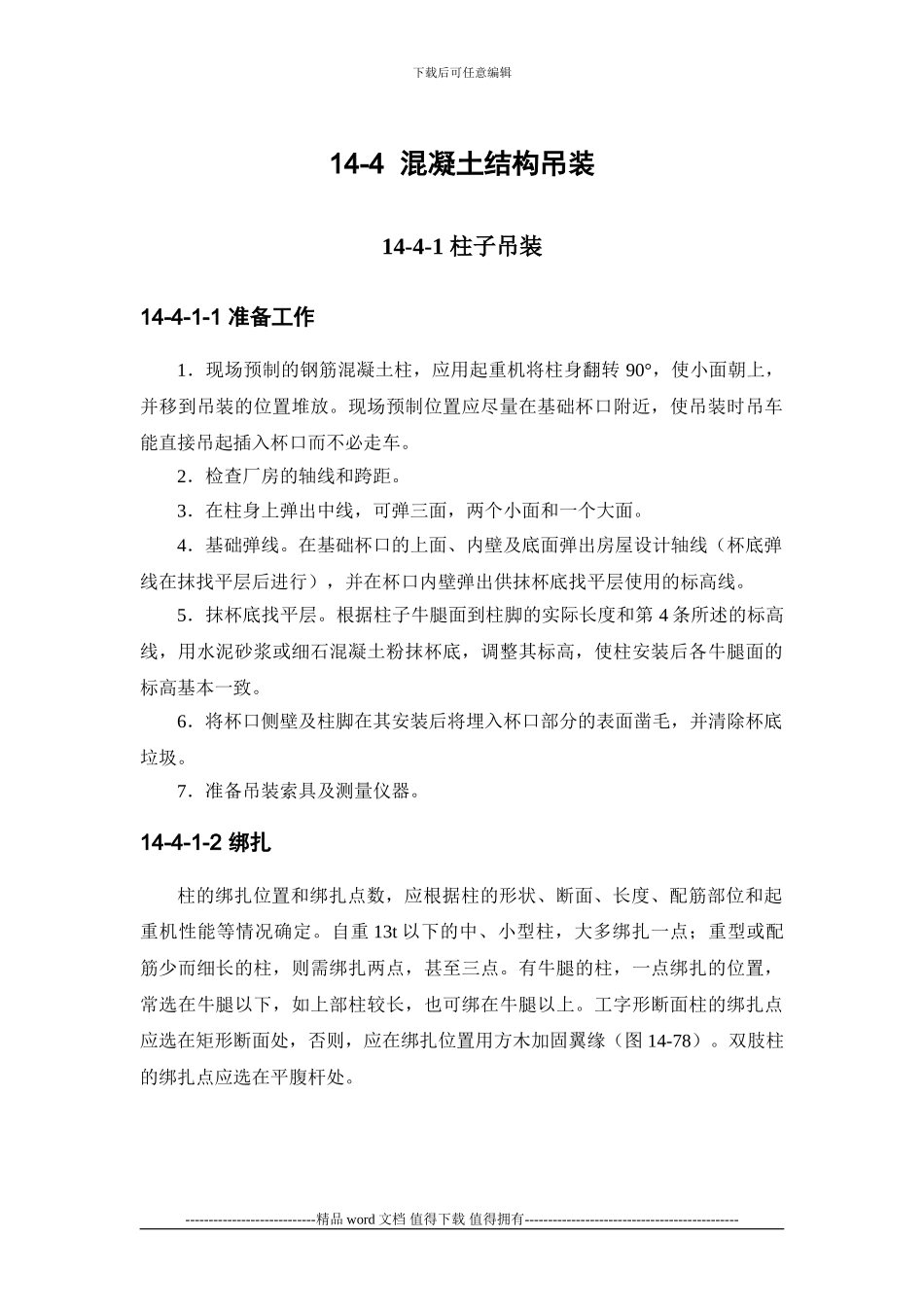

下载后可任意编辑14-4 混凝土结构吊装14-4-1 柱子吊装14-4-1-1 准备工作1.现场预制的钢筋混凝土柱,应用起重机将柱身翻转 90°,使小面朝上,并移到吊装的位置堆放。现场预制位置应尽量在基础杯口附近,使吊装时吊车能直接吊起插入杯口而不必走车。2.检查厂房的轴线和跨距。3.在柱身上弹出中线,可弹三面,两个小面和一个大面。4.基础弹线。在基础杯口的上面、内壁及底面弹出房屋设计轴线(杯底弹线在抹找平层后进行),并在杯口内壁弹出供抹杯底找平层使用的标高线。5.抹杯底找平层。根据柱子牛腿面到柱脚的实际长度和第 4 条所述的标高线,用水泥砂浆或细石混凝土粉抹杯底,调整其标高,使柱安装后各牛腿面的标高基本一致。6.将杯口侧壁及柱脚在其安装后将埋入杯口部分的表面凿毛,并清除杯底垃圾。7.准备吊装索具及测量仪器。14-4-1-2 绑扎柱的绑扎位置和绑扎点数,应根据柱的形状、断面、长度、配筋部位和起重机性能等情况确定。自重 13t 以下的中、小型柱,大多绑扎一点;重型或配筋少而细长的柱,则需绑扎两点,甚至三点。有牛腿的柱,一点绑扎的位置,常选在牛腿以下,如上部柱较长,也可绑在牛腿以上。工字形断面柱的绑扎点应选在矩形断面处,否则,应在绑扎位置用方木加固翼缘(图 14-78)。双肢柱的绑扎点应选在平腹杆处。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑图 14-78 工字形柱绑扎点加固1-方木;2-吊索;3-工字形柱图 14-79 所示是垂直吊法绑扎示例。吊索从柱的两侧引出,上端通过卡环或滑车挂在横吊梁上。对于断面较大的柱,可用长短吊索各一根绑扎。一般情况下都需将柱翻身。图 14-79 垂直吊法绑扎示例(a)一点绑扎;(b)两点绑扎;(c)长短吊索绑扎1-第一支吊索;2-第二支吊索;3-活络卡环;4-横吊梁;5-滑车;6-长吊索;7-白棕绳;8-短吊索;9-普通卡环图 14-80 所示是斜吊法绑扎示例。吊索从柱的上面引出,不用横吊梁,柱不必翻身(只有不翻身起吊不会产生裂缝时才可用斜吊法)。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑图 14-80 斜吊法绑扎示例(a)一点绑扎;(b)两点绑扎1-吊索;2-活络卡环;3-柱;4-白棕绳;5-铅丝;6-滑车图 14-81 所示是双机或三机抬吊(垂直吊法)的绑扎示例。图 14-81 双机...
