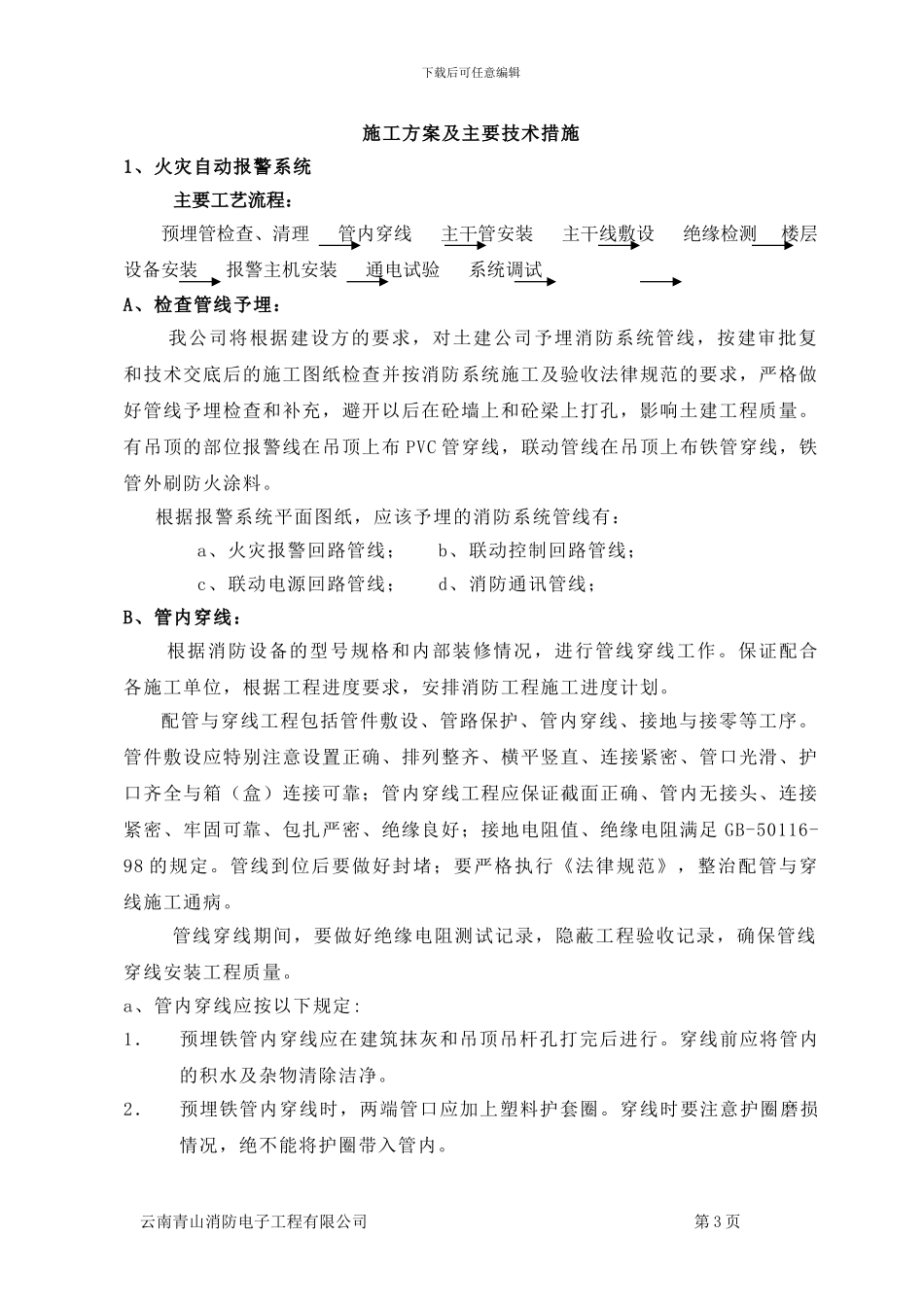

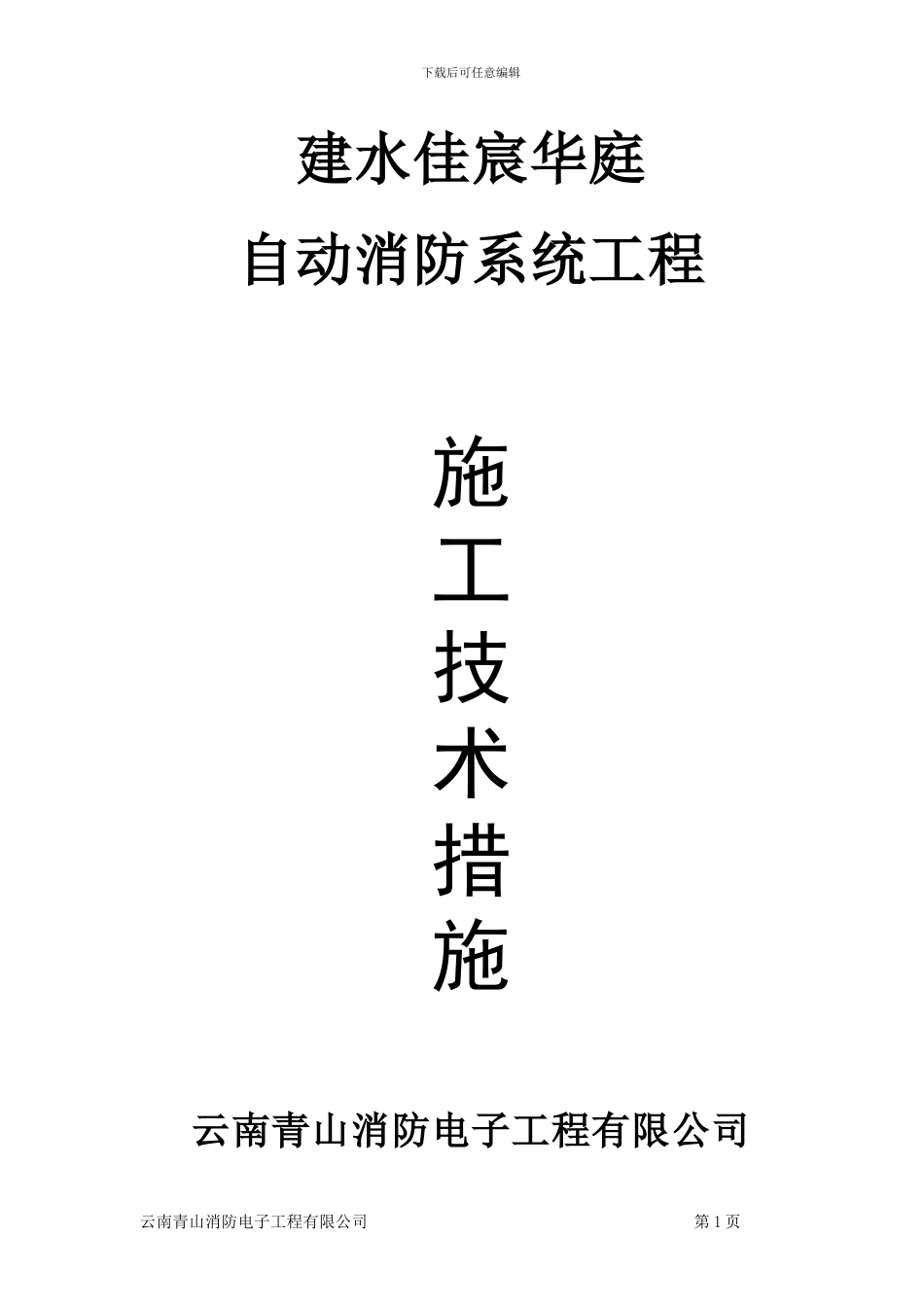

下载后可任意编辑建水佳宸华庭自动消防系统工程施工技术措施云南青山消防电子工程有限公司云南青山消防电子工程有限公司 第 1 页下载后可任意编辑2024 年 7 月云南青山消防电子工程有限公司 第 2 页下载后可任意编辑施工方案及主要技术措施1、火灾自动报警系统主要工艺流程：预埋管检查、清理 管内穿线 主干管安装 主干线敷设 绝缘检测 楼层设备安装 报警主机安装 通电试验 系统调试A、检查管线予埋： 我公司将根据建设方的要求，对土建公司予埋消防系统管线，按建审批复和技术交底后的施工图纸检查并按消防系统施工及验收法律规范的要求，严格做好管线予埋检查和补充，避开以后在砼墙上和砼梁上打孔，影响土建工程质量。有吊顶的部位报警线在吊顶上布 PVC 管穿线，联动管线在吊顶上布铁管穿线，铁管外刷防火涂料。 根据报警系统平面图纸，应该予埋的消防系统管线有： a、火灾报警回路管线； b、联动控制回路管线； c、联动电源回路管线； d、消防通讯管线；B、管内穿线：根据消防设备的型号规格和内部装修情况，进行管线穿线工作。保证配合各施工单位，根据工程进度要求，安排消防工程施工进度计划。配管与穿线工程包括管件敷设、管路保护、管内穿线、接地与接零等工序。管件敷设应特别注意设置正确、排列整齐、横平竖直、连接紧密、管口光滑、护口齐全与箱（盒）连接可靠；管内穿线工程应保证截面正确、管内无接头、连接紧密、牢固可靠、包扎严密、绝缘良好；接地电阻值、绝缘电阻满足 GB-50116-98 的规定。管线到位后要做好封堵；要严格执行《法律规范》，整治配管与穿线施工通病。管线穿线期间，要做好绝缘电阻测试记录，隐蔽工程验收记录，确保管线穿线安装工程质量。a、管内穿线应按以下规定:1．预埋铁管内穿线应在建筑抹灰和吊顶吊杆孔打完后进行。穿线前应将管内的积水及杂物清除洁净。2．预埋铁管内穿线时，两端管口应加上塑料护套圈。穿线时要注意护圈磨损情况，绝不能将护圈带入管内。云南青山消防电子工程有限公司 第 3 页下载后可任意编辑3．穿线前要检查导线有无接头、破损，严禁在管内接线，严禁导线扭结。4．不同系统、不同电压等级、不同电流类别的线路 ,不应穿在同一管内或线槽的同一槽孔内。本工程应注意不能把电话线与报警线穿在同一管内或线槽的同一槽孔内。5．沉降缝、伸缩缝两侧管口,要将导线穿出一端管口后,套上金属软管再穿进另一侧管口。软管与铁管套接长度不少于 5cm,并用细铁丝牢固绑...
