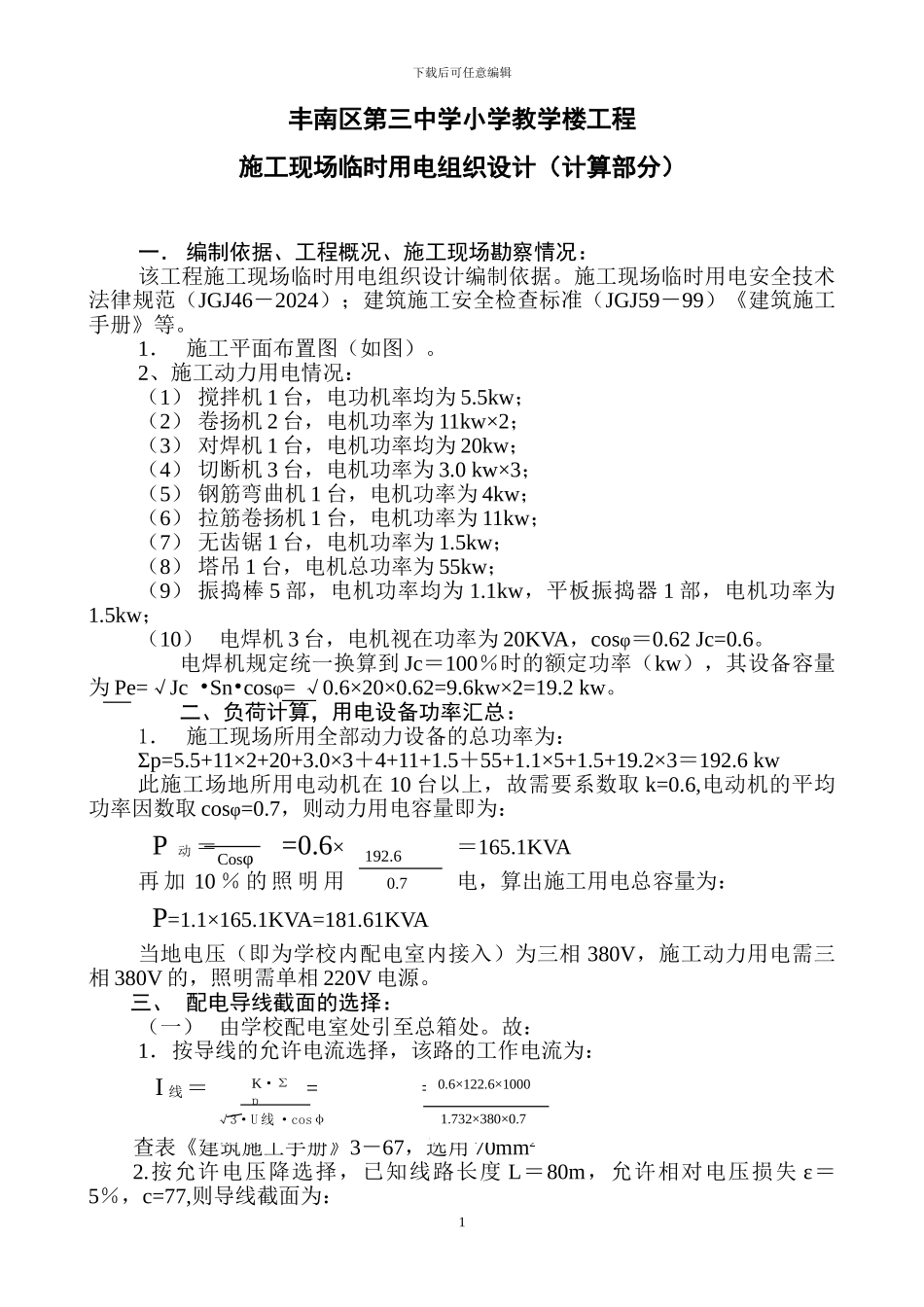

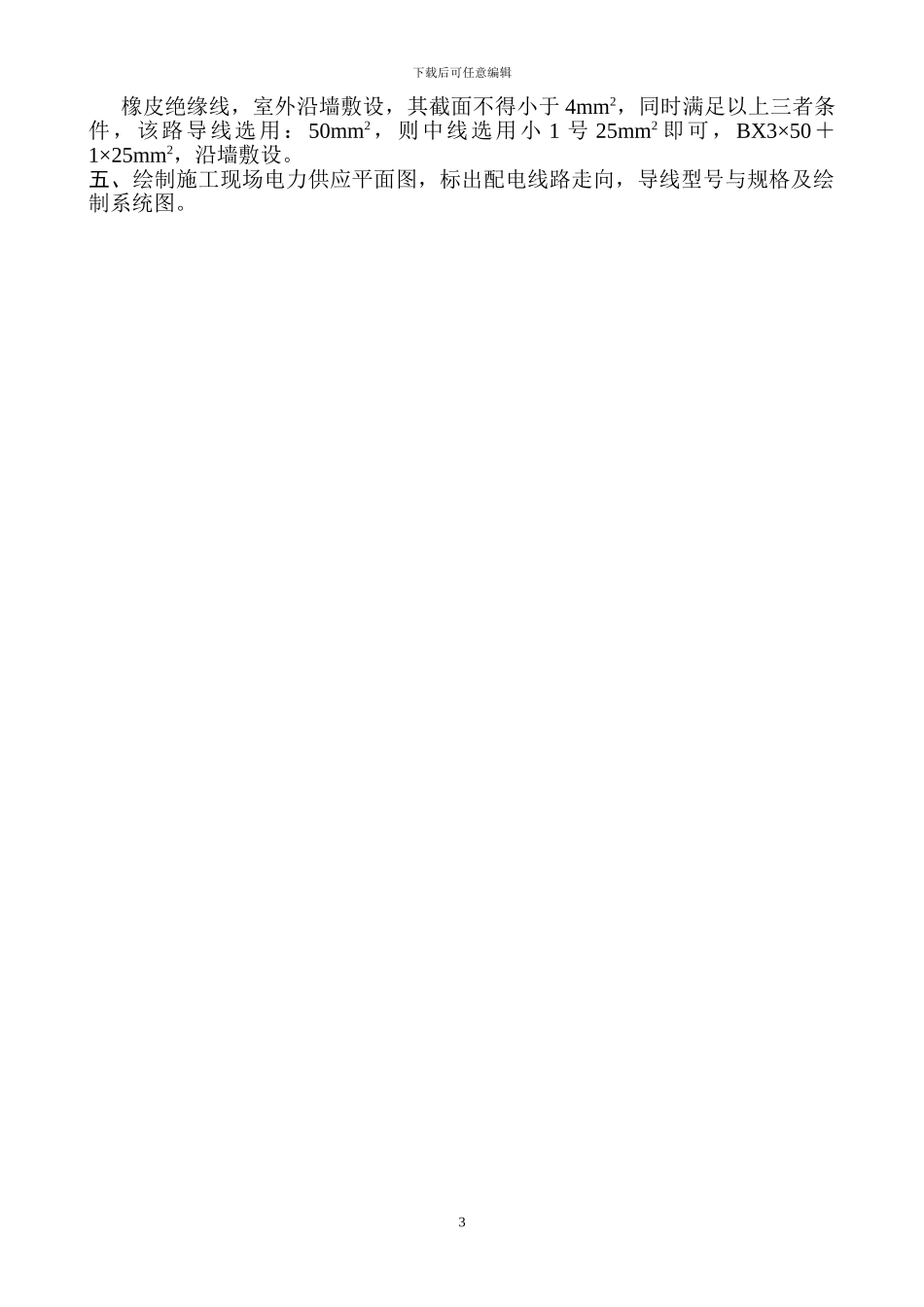

ΣpCosφ192.60.7下载后可任意编辑丰南区第三中学小学教学楼工程施工现场临时用电组织设计（计算部分）一． 编制依据、工程概况、施工现场勘察情况：该工程施工现场临时用电组织设计编制依据。施工现场临时用电安全技术法律规范（JGJ46－2024）；建筑施工安全检查标准（JGJ59－99）《建筑施工手册》等。1． 施工平面布置图（如图）。2、施工动力用电情况：（1） 搅拌机 1 台，电功机率均为 5.5kw；（2） 卷扬机 2 台，电机功率为 11kw×2；（3） 对焊机 1 台，电机功率均为 20kw；（4） 切断机 3 台，电机功率为 3.0 kw×3；（5） 钢筋弯曲机 1 台，电机功率为 4kw；（6） 拉筋卷扬机 1 台，电机功率为 11kw；（7） 无齿锯 1 台，电机功率为 1.5kw；（8） 塔吊 1 台，电机总功率为 55kw；（9） 振捣棒 5 部，电机功率均为 1.1kw，平板振捣器 1 部，电机功率为1.5kw；（10） 电焊机 3 台，电机视在功率为 20KVA，cosφ＝0.62 Jc=0.6。电焊机规定统一换算到 Jc＝100％时的额定功率（kw），其设备容量为 Pe=√Jc •Sn•cosφ= √0.6×20×0.62=9.6kw×2=19.2 kw。二、负荷计算，用电设备功率汇总：1． 施工现场所用全部动力设备的总功率为：Σp=5.5+11×2+20+3.0×3＋4+11+1.5＋55+1.1×5+1.5+19.2×3＝192.6 kw此施工场地所用电动机在 10 台以上，故需要系数取 k=0.6,电动机的平均功率因数取 cosφ=0.7，则动力用电容量即为：P 动 ＝ =0.6× ＝165.1KVA再 加 10 ％ 的 照 明 用电，算出施工用电总容量为：P=1.1×165.1KVA=181.61KVA当地电压（即为学校内配电室内接入）为三相 380V，施工动力用电需三相 380V 的，照明需单相 220V 电源。三、 配电导线截面的选择：（一） 由学校配电室处引至总箱处。故：1．按导线的允许电流选择，该路的工作电流为：I 线 ＝ = =130A查表《建筑施工手册》3－67，选用 70mm22.按允许电压降选择，已知线路长度 L＝80m，允许相对电压损失 ε＝5％，c=77,则导线截面为：10.6×122.6×10001.732×380×0.7K·Σp√3·U 线 ·cosφc·ε0.6×24×10001.732×380×0.7K·Σp(3)√3·U线·cosφc·ε0.6×55×10001.732×380×0.7K·Σp(4)√3·U线·cosφc·ε0.6×20×10001.732×380×0.7K·Σp(5)√3·U线·cosφ下载后可任意编辑S= % = %=9.55mm23.按机械强度选择，查表得知：橡皮绝缘线，室外沿墙敷设，其截面不得小于 4mm2，...
