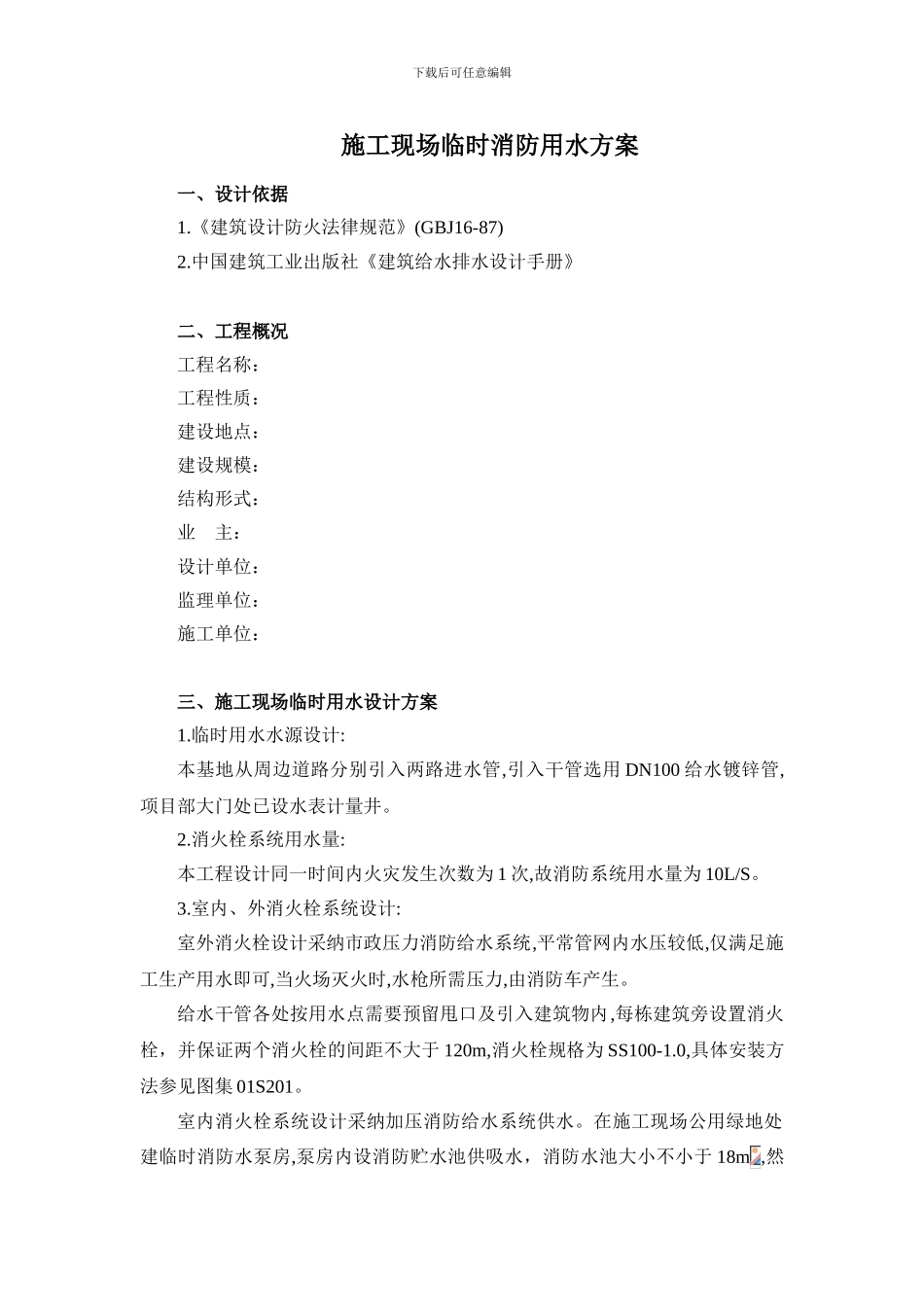

下载后可任意编辑 施工现场临时消防用水方案一、设计依据 1.《建筑设计防火法律规范》(GBJ16-87) 2.中国建筑工业出版社《建筑给水排水设计手册》二、工程概况工程名称：工程性质：建设地点：建设规模：结构形式：业 主：设计单位：监理单位：施工单位：三、施工现场临时用水设计方案1.临时用水水源设计:本基地从周边道路分别引入两路进水管,引入干管选用 DN100 给水镀锌管,项目部大门处已设水表计量井。 2.消火栓系统用水量: 本工程设计同一时间内火灾发生次数为 1 次,故消防系统用水量为 10L/S。3.室内、外消火栓系统设计: 室外消火栓设计采纳市政压力消防给水系统,平常管网内水压较低,仅满足施工生产用水即可,当火场灭火时,水枪所需压力,由消防车产生。 给水干管各处按用水点需要预留甩口及引入建筑物内,每栋建筑旁设置消火栓，并保证两个消火栓的间距不大于 120m,消火栓规格为 SS100-1.0,具体安装方法参见图集 01S201。 室内消火栓系统设计采纳加压消防给水系统供水。在施工现场公用绿地处建临时消防水泵房,泵房内设消防贮水池供吸水，消防水池大小不小于 18m ,然下载后可任意编辑后供给消防管网。泵房内设两台消防水泵(一用一备)。 由于是临时消火栓系统,故室内消火栓系统按一股充实水柱到达任何部位、保护半径不超过 25 米考虑布置,楼内竖管采纳 DN70，竖管上每层设室内消火栓,并预留甩口,以供施工用水。竖管可以设在楼梯间,随着结构施工的进度逐层加高。室内消火栓设计采纳 19mm 喷嘴,Ф65 栓口,25m 长麻质水龙带，每处消火栓箱处设置手提式磷酸铵盐干粉灭火器（MF/ABC3）两具。 4.现场临时消防管网敷设 本设计施工现场的室外临时消防管网环状布置敷设,楼内消火栓管均成枝状。楼内消防给水引入管按在施工程的预留洞位置引入,避开破坏结构,在工程开工后,报监理工程师批准。 5.生活/生产给水系统 生活用水及生产用水采纳市政管网提供用水，平常管道供生活/生产用,火灾时停产,全部管道供消防;且整个系统的管道按消防的水量、水压设计。 生活/生产给水管根据需要由现场消防主管预留甩口,分别供给卫生间、生产等用水。施工现场各预留用水点的支管均不单设阀门井,只在入户后的立管上设阀门控制。6.管材设计本方案室外给水管、室内消防及生产用水均采纳焊接钢管,办公室、食堂给水管采纳镀锌钢管;排水系统采纳明沟自然排水进入市政排水系统。四、施工现场临时用水设计方案1.水量确定① 施工用水量按施工最高峰期间...
