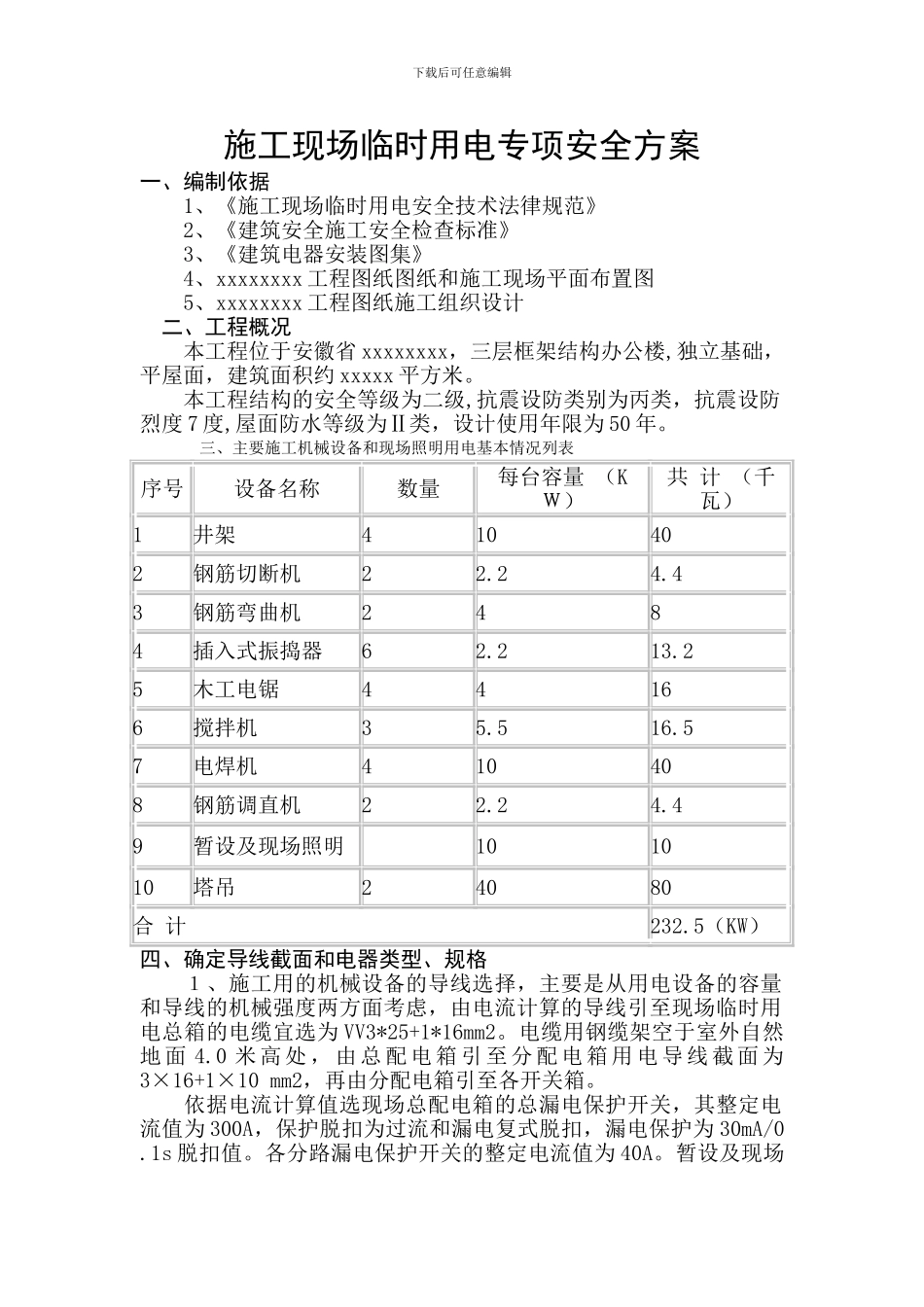

下载后可任意编辑施工现场临时用电专项安全方案一、编制依据 1、《施工现场临时用电安全技术法律规范》 2、《建筑安全施工安全检查标准》 3、《建筑电器安装图集》 4、xxxxxxxx 工程图纸图纸和施工现场平面布置图5、xxxxxxxx 工程图纸施工组织设计 二、工程概况本工程位于安徽省 xxxxxxxx，三层框架结构办公楼,独立基础，平屋面，建筑面积约 xxxxx 平方米。本工程结构的安全等级为二级,抗震设防类别为丙类，抗震设防烈度 7 度,屋面防水等级为Ⅱ类，设计使用年限为 50 年。 三、主要施工机械设备和现场照明用电基本情况列表序号设备名称数量每台容量 （KＷ）共 计 （千瓦）1井架410402钢筋切断机22.24.43钢筋弯曲机2484插入式振捣器62.213.25木工电锯44166搅拌机35.516.57电焊机410408钢筋调直机22.24.49暂设及现场照明101010塔吊24080合 计232.5（KW）四、确定导线截面和电器类型、规格 １、施工用的机械设备的导线选择，主要是从用电设备的容量和导线的机械强度两方面考虑，由电流计算的导线引至现场临时用电总箱的电缆宜选为 VV3*25+1*16mm2。电缆用钢缆架空于室外自然地 面 4.0 米 高 处 ， 由 总 配 电 箱 引 至 分 配 电 箱 用 电 导 线 截 面 为3×16+1×10 mm2，再由分配电箱引至各开关箱。 依据电流计算值选现场总配电箱的总漏电保护开关，其整定电流值为 300A，保护脱扣为过流和漏电复式脱扣，漏电保护为 30mA/0.1s 脱扣值。各分路漏电保护开关的整定电流值为 40A。暂设及现场下载后可任意编辑照明的漏电保护开关的整定电流值为 20A 五、配电系统布置和安装 1、系统形式选择 本工程采纳 380V 供电。根据施工现场各用电设备的位置、数量及现场情况，由农电配电箱直接引入总配电箱再到各分配电箱。 2、线路敷设 配电干线除由总配电箱引出的场区照明支路和移动配电箱外，均采纳五芯橡皮绝缘线缆敷设。移动配电箱和各支路均采纳 500 伏VV 橡皮绝缘电缆线。 3、电气装置选择 （1）总配电箱及分配电箱均设总自动开关及分路自动空气开关或刀闸开关，用电设备处工作电流大于 20A 用自动空气开关。自动空气开关选用 NM1、NB1 系列的相应型号，刀闸开关用 HK 型。 （2）每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。 （3）照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明部位安装一个两级漏电保护器和刀闸开关。 4、配电系统的保护...
