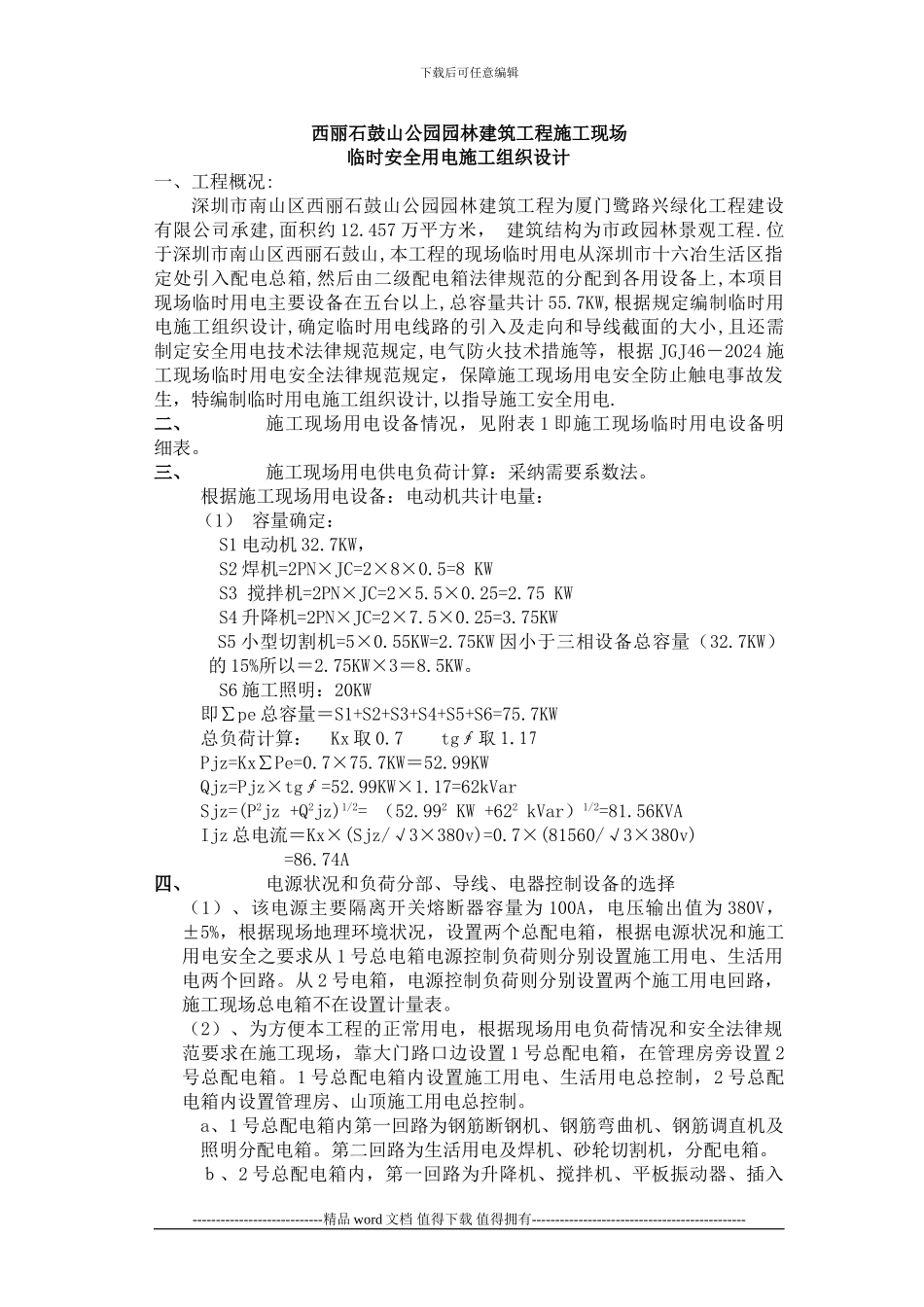

下载后可任意编辑西丽石鼓山公园园林建筑工程施工现场临时安全用电施工组织设计一、工程概况:深圳市南山区西丽石鼓山公园园林建筑工程为厦门鹭路兴绿化工程建设有限公司承建,面积约 12.457 万平方米， 建筑结构为市政园林景观工程.位于深圳市南山区西丽石鼓山,本工程的现场临时用电从深圳市十六冶生活区指定处引入配电总箱,然后由二级配电箱法律规范的分配到各用设备上,本项目现场临时用电主要设备在五台以上,总容量共计 55.7KW,根据规定编制临时用电施工组织设计,确定临时用电线路的引入及走向和导线截面的大小,且还需制定安全用电技术法律规范规定,电气防火技术措施等，根据 JGJ46－2024 施工现场临时用电安全法律规范规定，保障施工现场用电安全防止触电事故发生，特编制临时用电施工组织设计,以指导施工安全用电.二、施工现场用电设备情况，见附表 1 即施工现场临时用电设备明细表。三、施工现场用电供电负荷计算：采纳需要系数法。根据施工现场用电设备：电动机共计电量：（1） 容量确定：S1 电动机 32.7KW，S2 焊机=2PN×JC=2×8×0.5=8 KW S3 搅拌机=2PN×JC=2×5.5×0.25=2.75 KW S4 升降机=2PN×JC=2×7.5×0.25=3.75KWS5 小型切割机=5×0.55KW=2.75KW 因小于三相设备总容量（32.7KW）的 15%所以＝2.75KW×3＝8.5KW。S6 施工照明：20KW即∑pe 总容量＝S1+S2+S3+S4+S5+S6=75.7KW总负荷计算： Kx 取 0.7 tg∮取 1.17Pjz=Kx∑Pe=0.7×75.7KW＝52.99KWQjz=Pjz×tg∮=52.99KW×1.17=62kVarSjz=(P2jz +Q2jz)1/2= （52.992 KW +622 kVar）1/2=81.56KVAIjz 总电流＝Kx×(Sjz/√3×380v)=0.7×(81560/√3×380v) =86.74A四、电源状况和负荷分部、导线、电器控制设备的选择（1）、该电源主要隔离开关熔断器容量为 100A，电压输出值为 380V，±5%，根据现场地理环境状况，设置两个总配电箱，根据电源状况和施工用电安全之要求从 1 号总电箱电源控制负荷则分别设置施工用电、生活用电两个回路。从 2 号电箱，电源控制负荷则分别设置两个施工用电回路，施工现场总电箱不在设置计量表。（2）、为方便本工程的正常用电，根据现场用电负荷情况和安全法律规范要求在施工现场，靠大门路口边设置 1 号总配电箱，在管理房旁设置 2号总配电箱。1 号总配电箱内设置施工用电、生活用电总控制，2 号总配电箱内设置管理房、山顶施工用电总控制。a、1 号总配电箱内第一回路为钢筋断钢机、钢筋弯曲机、钢筋调直机及照...
