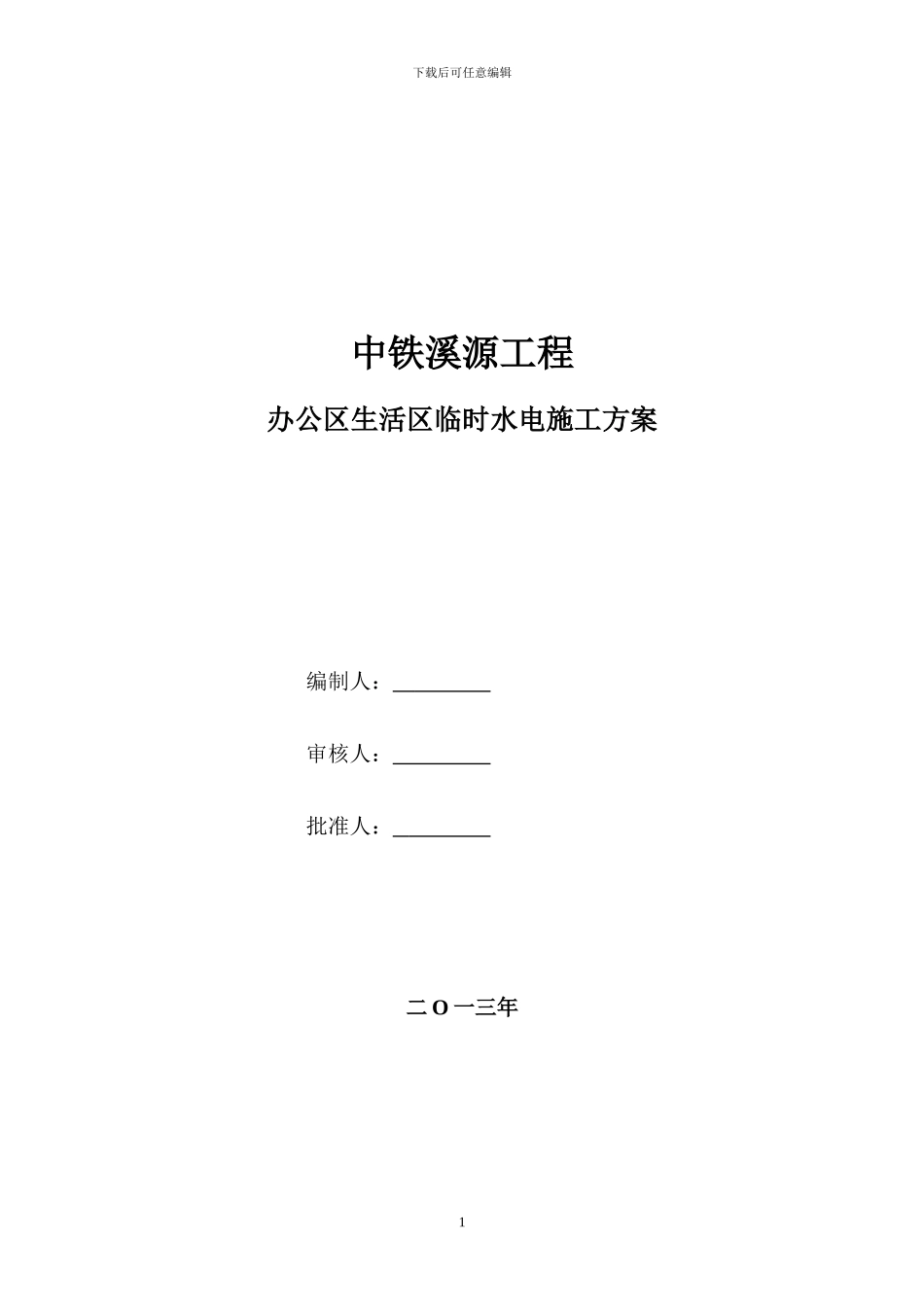

下载后可任意编辑中铁溪源工程办公区生活区临时水电施工方案编制人： 审核人： 批准人： 二 O 一三年 1下载后可任意编辑编 制 依 据 1．工程施工组织总设计中所列用电设备清单。2．施工现场平面布置图（1）施工现场勘察。（2）了解建筑物所处位置、待建工程关系。（3）测绘地形地质情况，地上有无水管道或其它管线，周围有无外电架空线路，临建线与外电线路的安全距离是否满足要求。（4）现场变压器位置。3．《施工现场临时用电安全技术法律规范》JGJ46—2024；4．《建筑工程施工现场供电安全法律规范》GB50914—93；5.《低压配电装置及线路设计法律规范》GBJ54—83；6.《建筑施工安全检查评分标准》JGJ—59—99；7．《漏电保护器安装和运行》GB13955—92；8.《建筑机械使用安全技术规程》JGJ33—86；9.《建筑给排水及采暖工程施工质量验收法律规范》GB50242-2024。2下载后可任意编辑一、简介（1）.本项目工程临建分为办公和生活两个区域。 （2）.办公区占地面积 760㎡, 办公区建筑面积 531㎡。 生活区占地面积1027㎡, 生活区建筑面积 852㎡。二、施工组织机构图现场电气部分设计一、办公区生活区现场布置新建办公区、生活区位于距离施工现场南大约 100 米，办公区、生活区内设置办公室、会议室、活动室、宿舍、食堂、厕所、浴室等设施，满足职工休息3项目经理安装作业班组给排水、电气施工技术员安全监督员下载后可任意编辑以及文化活动的需要。其中设办公室 14 间，会议室一个，活动室一个，工人宿舍 28 间，超市一个，食堂 3 个，以及男厕所、男浴室、女厕所和女浴室各 2 个。二、办公区生活区电气设计1、办公区生活区用电设备登记表序号设备名称数量单 台 负荷量（w）合计负荷量（kw）1宿舍照明30601.82宿舍插座52500263空调202000404超市照明11600.165超市空调1200026超市插座4100047厕所及浴室照明7600.428办公室会议室食堂餐厅普通插座12210001229会议室餐厅空调插座24000810食堂操作间插座250001011办公室会议室活动室照明36401.4412食堂照明21000.213开水炉2500010合计226.024下载后可任意编辑2. 最大同时使用负荷计算最大同时使用设备计算有功功率：功率因数取 0.9 时，最大同时使用设备计算视在功率：ΣPjs＝ΣPs*cosφ＝226.02KW*0.9=203.42KW3、用电总容量K*P 0.9*226.02*1000 I= = = 593.2A 1.732*U*cosф 1.732*220*0.9 4、电缆规格选择根据以上算出用电总容量 593.2A，本工程需要设一个...
