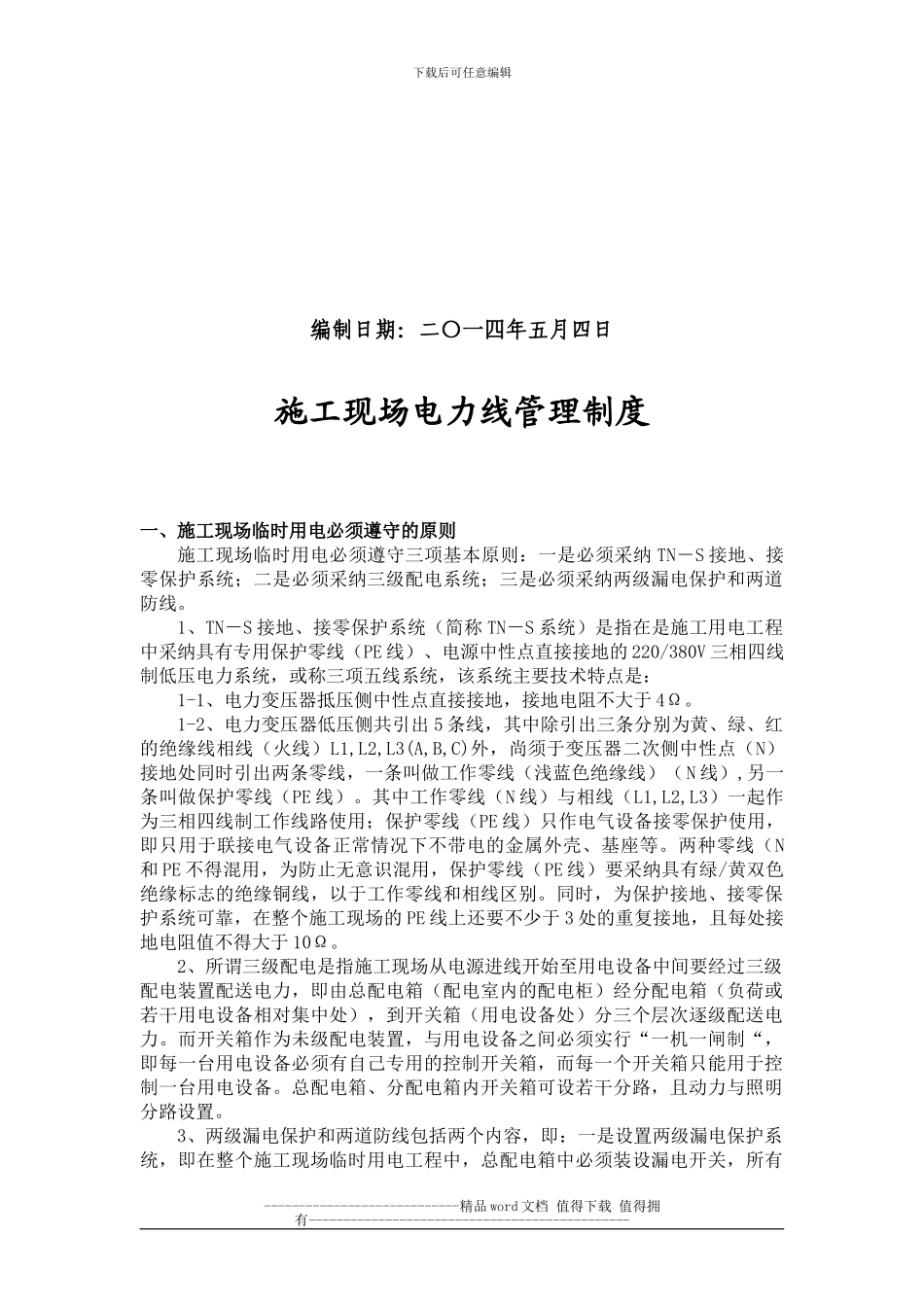

施工现场电力线管理制度_第1页
施工现场电力线管理制度_第2页
施工现场电力线管理制度_第3页
中铁十局张呼铁路项目经理部二分部施工现场电力线管理制度编制: 审核: 批准: 下载后可任意编辑编制日期:二〇一四年五月四日施工现场电力线管理制度一、施工现场临时用电必须遵守的原则施工现场临时用电必须遵守三项基本原则:一是必须采纳 TN-S 接地、接零保护系统;二是必须采纳三级配电系统;三是必须采纳两级漏电保护和两道防线。1、TN-S 接地、接零保护系统(简称 TN-S 系统)是指在是施工用电工程中采纳具有专用保护零线(PE 线)、电源中性点直接接地的 220/380V 三相四线制低压电力系统,或称三项五线系统,该系统主要技术特点是:1-1、电力变压器抵压侧中性点直接接地,接地电阻不大于 4Ω。1-2、电力变压器低压侧共引出 5 条线,其中除引出三条分别为黄、绿、红的绝缘线相线(火线)L1,L2,L3(A,B,C)外,尚须于变压器二次侧中性点(N)接地处同时引出两条零线,一条叫做工作零线(浅蓝色绝缘线)( N 线),另一条叫做保护零线(PE 线)。其中工作零线(N 线)与相线(L1,L2,L3)一起作为三相四线制工作线路使用;保护零线(PE 线)只作电气设备接零保护使用,即只用于联接电气设备正常情况下不带电的金属外壳、基座等。两种零线(N和 PE 不得混用,为防止无意识混用,保护零线(PE 线)要采纳具有绿/黄双色绝缘标志的绝缘铜线,以于工作零线和相线区别。同时,为保护接地、接零保护系统可靠,在整个施工现场的 PE 线上还要不少于 3 处的重复接地,且每处接地电阻值不得大于 10Ω。2、所谓三级配电是指施工现场从电源进线开始至用电设备中间要经过三级配电装置配送电力,即由总配电箱(配电室内的配电柜)经分配电箱(负荷或若干用电设备相对集中处),到开关箱(用电设备处)分三个层次逐级配送电力。而开关箱作为未级配电装置,与用电设备之间必须实行“一机一闸制“,即每一台用电设备必须有自己专用的控制开关箱,而每一个开关箱只能用于控制一台用电设备。总配电箱、分配电箱内开关箱可设若干分路,且动力与照明分路设置。3、两级漏电保护和两道防线包括两个内容,即:一是设置两级漏电保护系统,即在整个施工现场临时用电工程中,总配电箱中必须装设漏电开关,所有----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑开关箱中也必须装设漏电开关;二是实施专用保护零线 PE,保护零线(PE)的实施是临时用电的第二...
