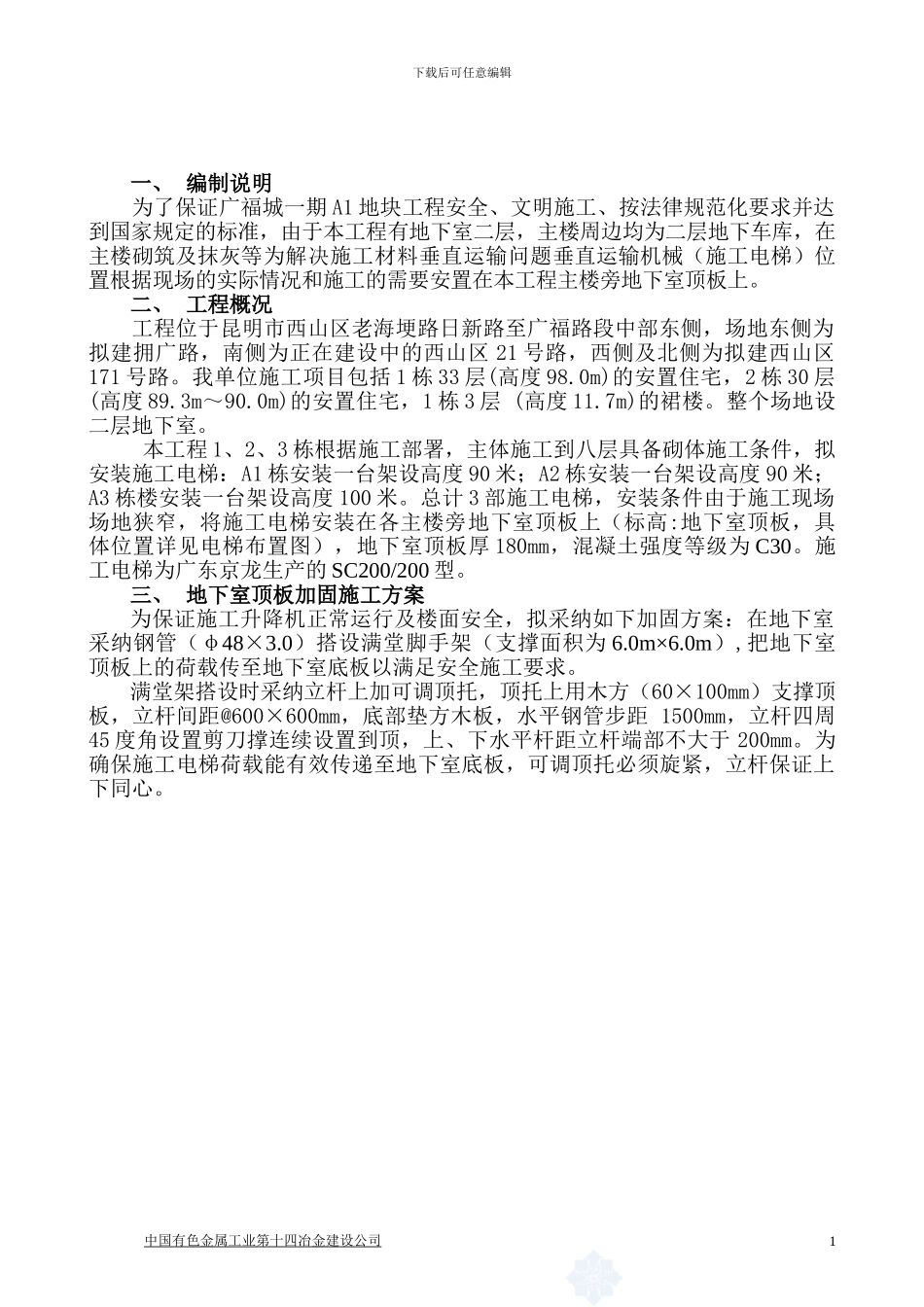

广福城一期 A1 地块工程1、2、3 栋施工电梯地下室顶板加固专项方案编制：审核：审批：二零一三年三月下载后可任意编辑一、 编制说明为了保证广福城一期 A1 地块工程安全、文明施工、按法律规范化要求并达到国家规定的标准，由于本工程有地下室二层，主楼周边均为二层地下车库，在主楼砌筑及抹灰等为解决施工材料垂直运输问题垂直运输机械（施工电梯）位置根据现场的实际情况和施工的需要安置在本工程主楼旁地下室顶板上。二、 工程概况工程位于昆明市西山区老海埂路日新路至广福路段中部东侧，场地东侧为拟建拥广路，南侧为正在建设中的西山区 21 号路，西侧及北侧为拟建西山区171 号路。我单位施工项目包括 1 栋 33 层(高度 98.0m)的安置住宅，2 栋 30 层(高度 89.3m～90.0m)的安置住宅，1 栋 3 层 (高度 11.7m)的裙楼。整个场地设二层地下室。本工程 1、2、3 栋根据施工部署，主体施工到八层具备砌体施工条件，拟安装施工电梯：A1 栋安装一台架设高度 90 米；A2 栋安装一台架设高度 90 米；A3 栋楼安装一台架设高度 100 米。总计 3 部施工电梯，安装条件由于施工现场场地狭窄，将施工电梯安装在各主楼旁地下室顶板上（标高:地下室顶板，具体位置详见电梯布置图），地下室顶板厚 180mm，混凝土强度等级为 C30。施工电梯为广东京龙生产的 SC200/200 型。三、 地下室顶板加固施工方案为保证施工升降机正常运行及楼面安全，拟采纳如下加固方案：在地下室采纳钢管（φ48×3.0）搭设满堂脚手架（支撑面积为 6.0m×6.0m）,把地下室顶板上的荷载传至地下室底板以满足安全施工要求。满堂架搭设时采纳立杆上加可调顶托，顶托上用木方（60×100mm）支撑顶板，立杆间距@600×600mm，底部垫方木板，水平钢管步距 1500mm，立杆四周45 度角设置剪刀撑连续设置到顶，上、下水平杆距立杆端部不大于 200mm。为确保施工电梯荷载能有效传递至地下室底板，可调顶托必须旋紧，立杆保证上下同心。中国有色金属工业第十四冶金建设公司1下载后可任意编辑在地下室顶板施工电梯的机座处，顶板因防水要求不能打孔穿地脚螺栓，故采纳浇筑砼基础 C35 厚度 300mm，方形 4m×4m ，钢筋网格间距根据使用说明书的要求双向双层@200×200，规格 C10；机座底盘与砼基础的连接用原配地脚螺丝。电梯机座安装在地下室顶板上，基础螺栓 M25 和 10#槽钢安装在现浇的基础上。中国有色金属工业第十四冶金建设公司2下载后可任意编辑中...
