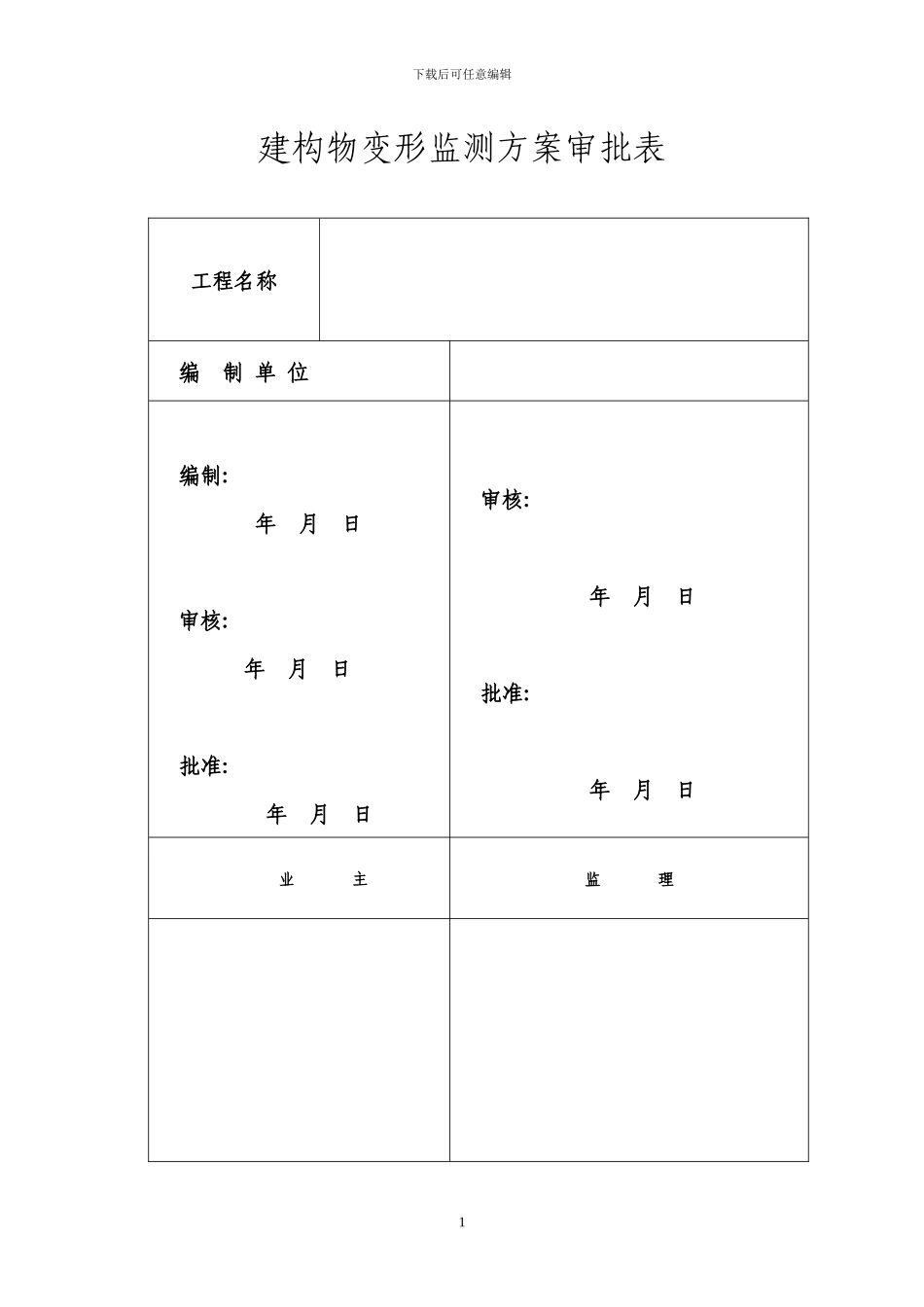

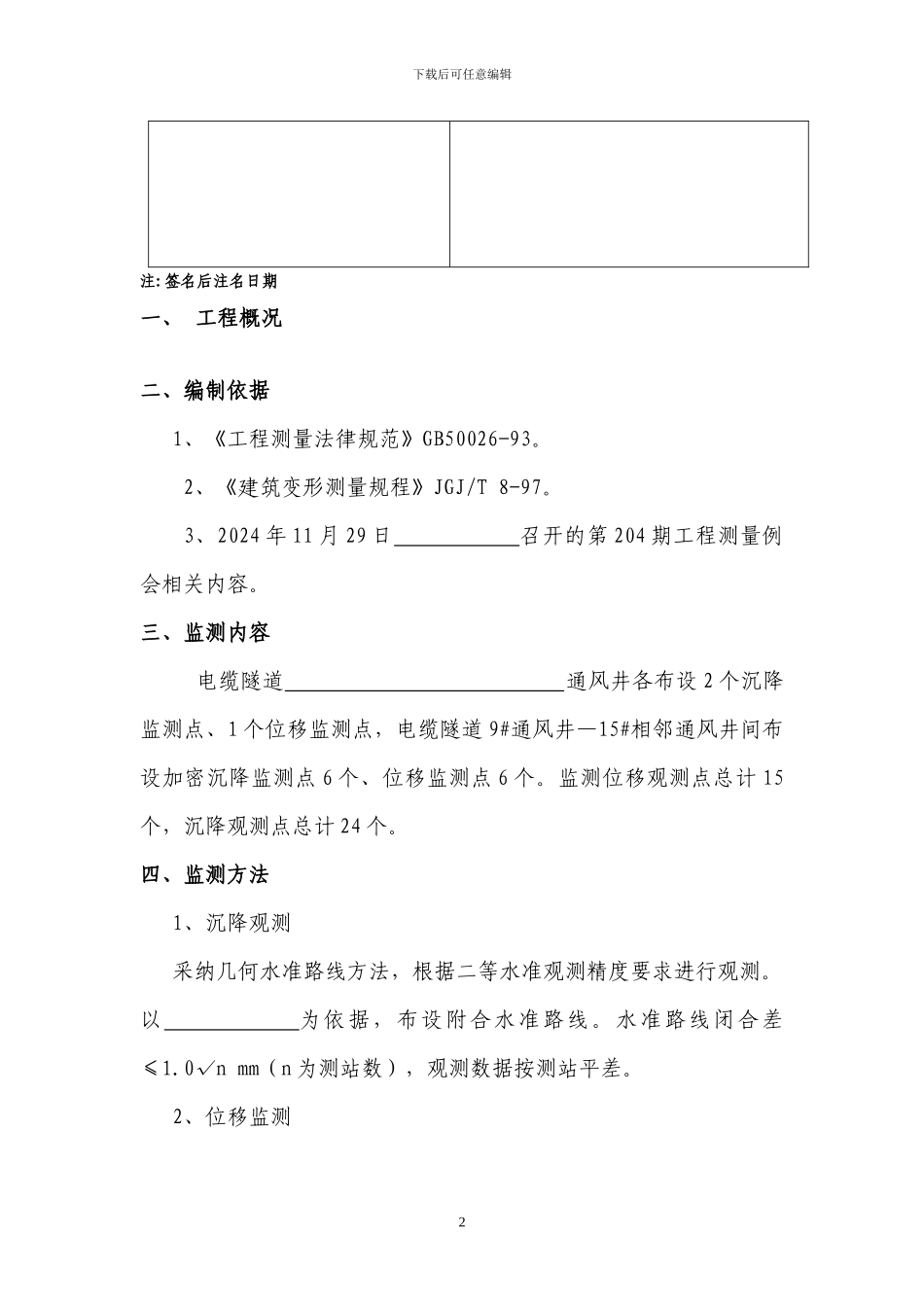

下载后可任意编辑建构物变形监测方案审批表工程名称 编 制 单 位 编制: 年 月 日审核:年 月 日批准:年 月 日 审核: 年 月 日批准:年 月 日业 主监 理1下载后可任意编辑注:签名后注名日期一、 工程概况 二、编制依据1、《工程测量法律规范》GB50026-93
2、《建筑变形测量规程》JGJ/T 8-97
3、2024 年 11 月 29 日 召开的第 204 期工程测量例会相关内容
三、监测内容 电缆隧道 通风井各布设 2 个沉降监测点、1 个位移监测点，电缆隧道 9#通风井—15#相邻通风井间布设加密沉降监测点 6 个、位移监测点 6 个
监测位移观测点总计 15个，沉降观测点总计 24 个
四、监测方法1、沉降观测采纳几何水准路线方法，根据二等水准观测精度要求进行观测
以 为依据，布设附合水准路线
水准路线闭合差≤1
0√n mm（n 为测站数），观测数据按测站平差

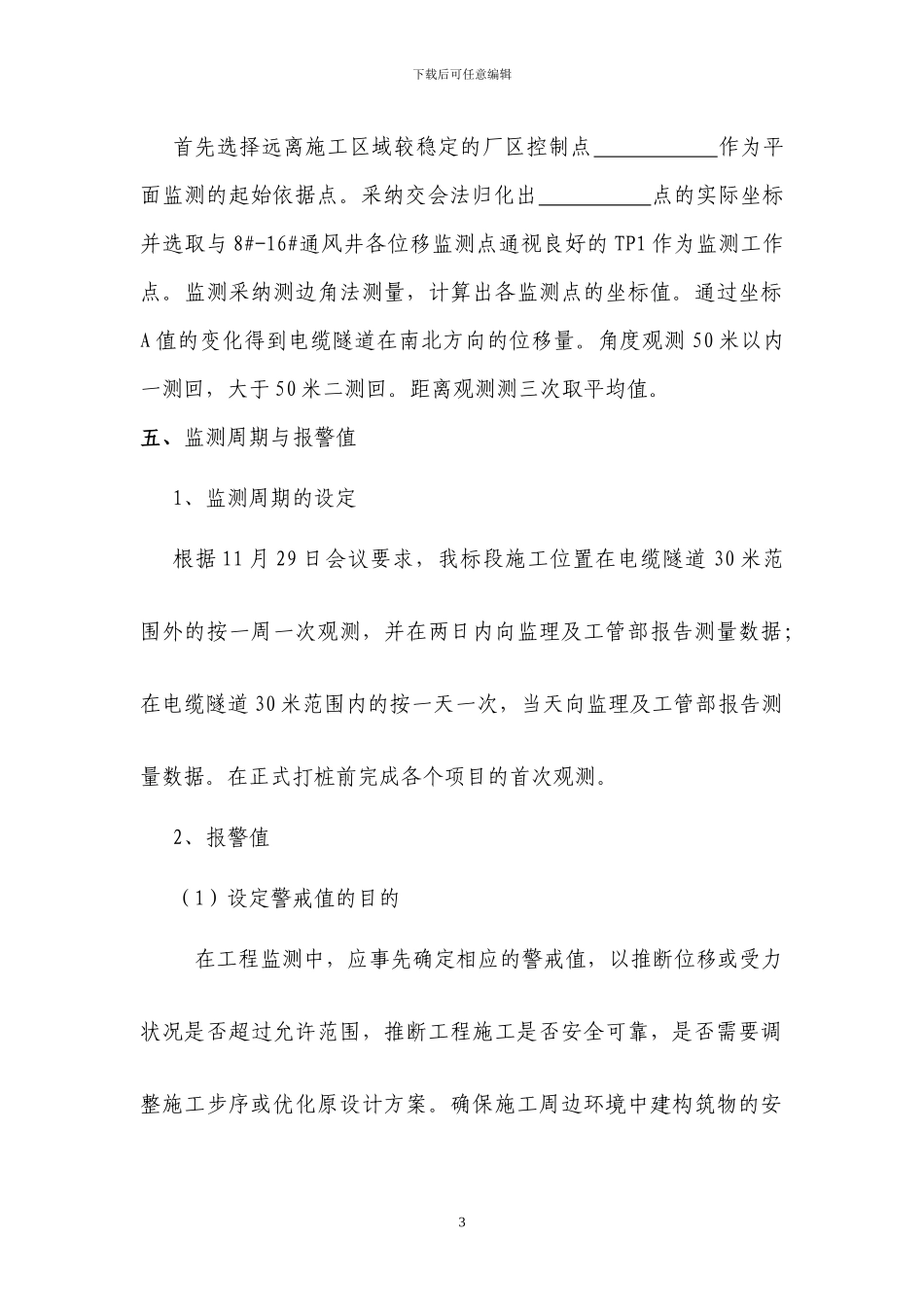

2、位移监测2下载后可任意编辑首先选择远离施工区域较稳定的厂区控制点 作为平面监测的起始依据点
采纳交会法归化出 点的实际坐标并选取与 8#-16#通风井各位移监测点通视良好的 TP1 作为监测工作点
监测采纳测边角法测量，计算出各监测点的坐标值
通过坐标A 值的变化得到电缆隧道在南北方向的位移量
角度观测 50 米以内一测回，大于 50 米二测回
距离观测测三次取平均值
五、监测周期与报警值1、监测周期的设定根据 11 月 29 日会议要求，我标段施工位置在电缆隧道 30 米范围外的按一周一次观测，并在两日内向监理及工管部报告测量数据；在电缆隧道 30 米范围内的按一天一次，当天向监理及工管部报告测量数据
在正式打桩前完成各个项目的首次观测
2、报警值（1）设定警戒值的目的 在工程监测中，应事先确定相应的警戒值，以推断位移或受力状况是否超过允许范围，推断工程施工是否安全可靠，是否需要调整施工
