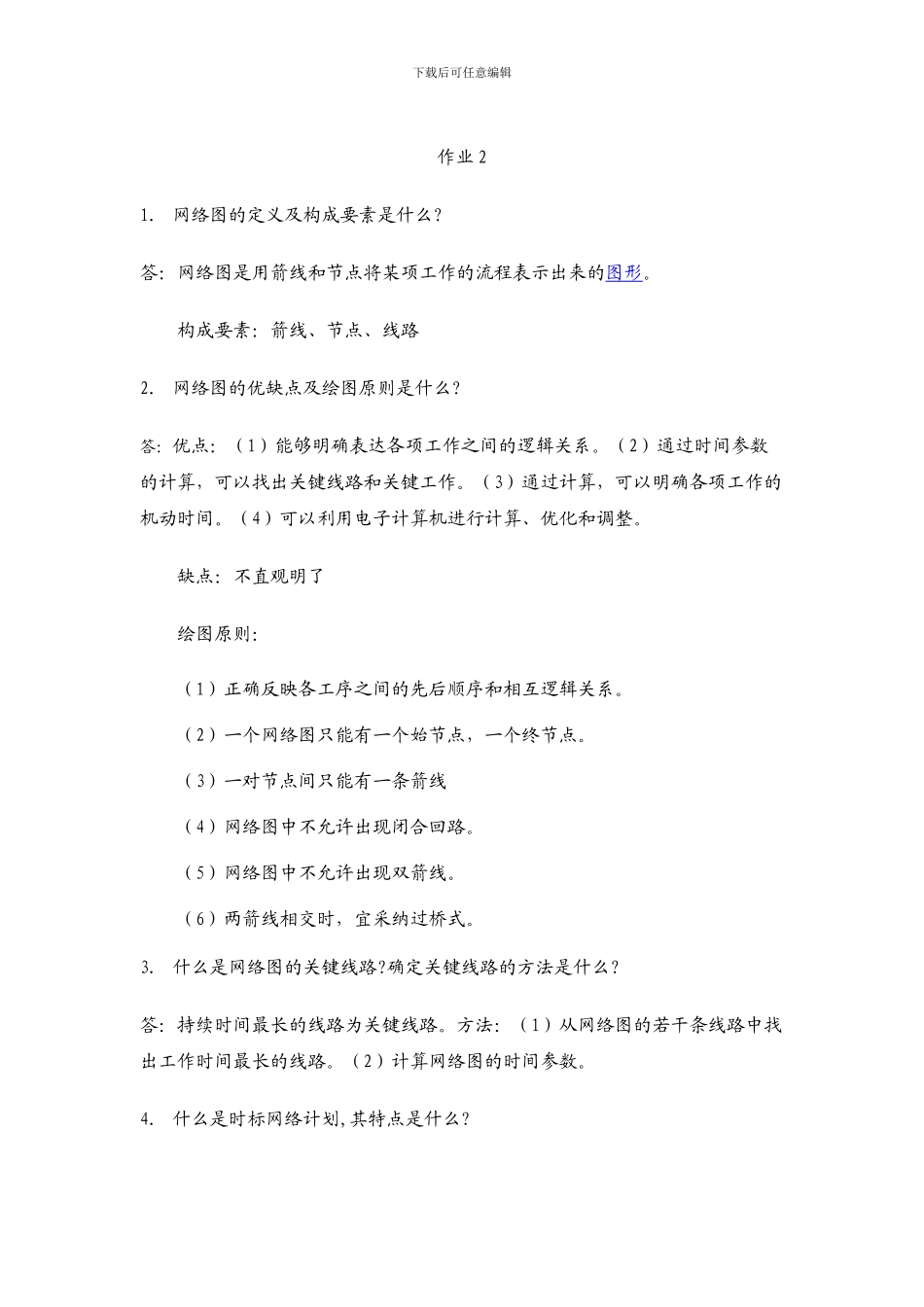

下载后可任意编辑作业 21. 网络图的定义及构成要素是什么?答：网络图是用箭线和节点将某项工作的流程表示出来的图形。 构成要素：箭线、节点、线路2. 网络图的优缺点及绘图原则是什么?答：优点：（1）能够明确表达各项工作之间的逻辑关系。（2）通过时间参数的计算，可以找出关键线路和关键工作。（3）通过计算，可以明确各项工作的机动时间。（4）可以利用电子计算机进行计算、优化和调整。 缺点：不直观明了绘图原则：（1）正确反映各工序之间的先后顺序和相互逻辑关系。 （2）一个网络图只能有一个始节点，一个终节点。 （3）一对节点间只能有一条箭线 （4）网络图中不允许出现闭合回路。 （5）网络图中不允许出现双箭线。 （6）两箭线相交时，宜采纳过桥式。 3. 什么是网络图的关键线路?确定关键线路的方法是什么？答：持续时间最长的线路为关键线路。方法：（1）从网络图的若干条线路中找出工作时间最长的线路。（2）计算网络图的时间参数。4. 什么是时标网络计划,其特点是什么?下载后可任意编辑答：是以时间坐标为尺度编制的网络计划，时标网络计划中应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。其主要特点如下：（1）时标网络计划兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，使用方便；（2）时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路；（3）在时标网络计划中可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整；（4）由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘图。但在使用计算机以后，这一问题已较容易解决。5. 绘制下表双代号网络图工作代号abcdefghij紧前工作 abbc.de.def.ih.i答：6. 绘制下表双代号网络图,计算时间参数，总工期，确定关键线路.工作代号abcdefgh紧前工作 abbbc.de.cf.g时间13162424下载后可任意编辑答：7. 施工方案及施工组织计划的主要内容是什么？答：施工方案：（1）施工方案说明：a 施工组织、施工力量和施工期限的安排；b 主要工程、控制工期的工程及特别工程的施工方案；c 主要材料的供应，机具、设备的配备及临时工程的安排；d 下一阶段应解决的问题及注意事项；（2）人工、主要材料及机具、设备安排表；（3）工程概略进度图（根据劳动力、施工期限、施工条件及施工方案进行概略安排）；（4）临时工程一览表。 施工组织计划：1）说明...
