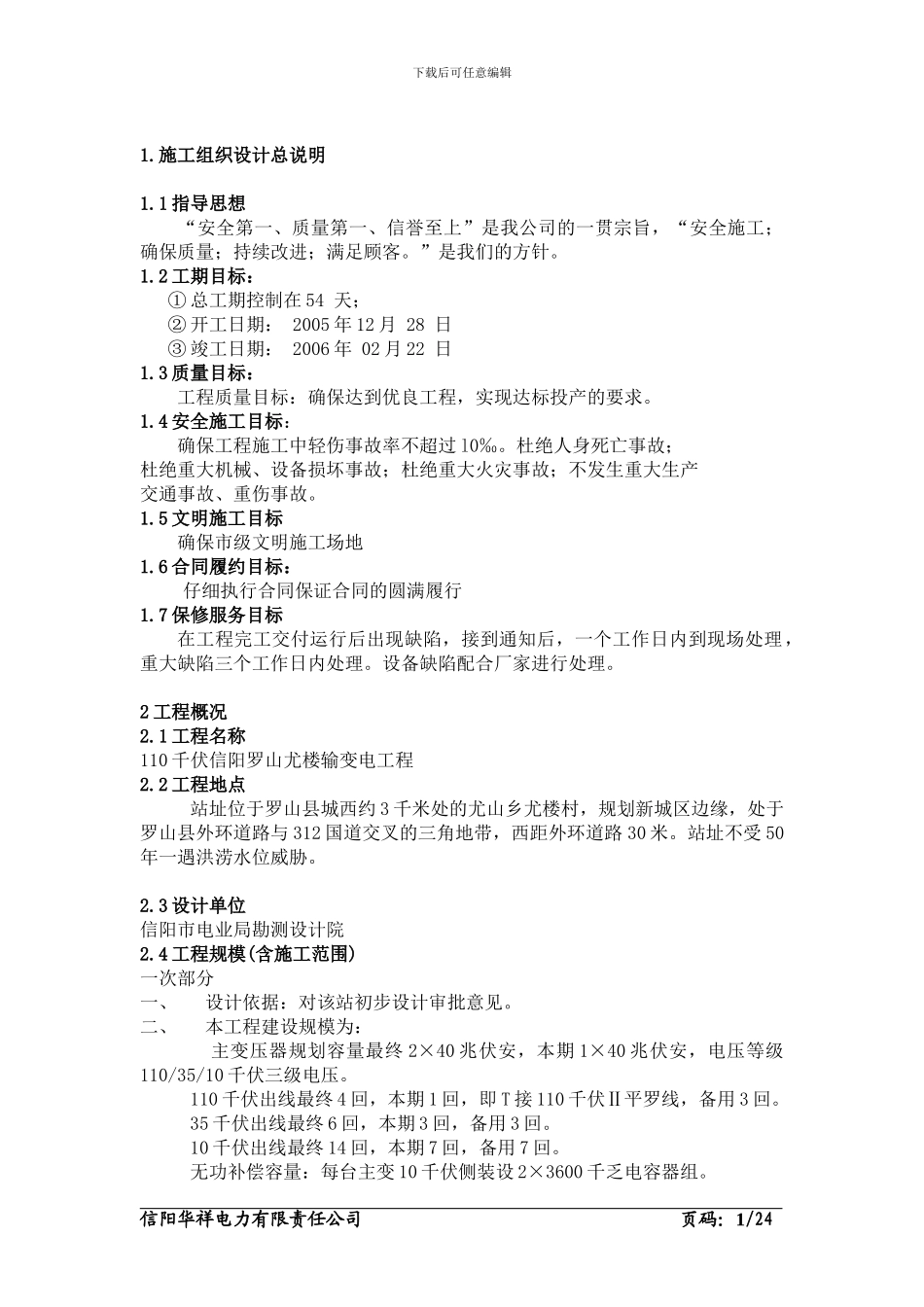

下载后可任意编辑1.施工组织设计总说明1.1 指导思想 “安全第一、质量第一、信誉至上”是我公司的一贯宗旨，“安全施工；确保质量；持续改进；满足顾客。”是我们的方针。1.2 工期目标： ① 总工期控制在 54 天； ② 开工日期： 2005 年 12 月 28 日 ③ 竣工日期： 2006 年 02 月 22 日1.3 质量目标： 工程质量目标：确保达到优良工程，实现达标投产的要求。1.4 安全施工目标： 确保工程施工中轻伤事故率不超过 l0‰。杜绝人身死亡事故；杜绝重大机械、设备损坏事故；杜绝重大火灾事故；不发生重大生产交通事故、重伤事故。1.5 文明施工目标 确保市级文明施工场地1.6 合同履约目标：仔细执行合同保证合同的圆满履行1.7 保修服务目标在工程完工交付运行后出现缺陷，接到通知后，一个工作日内到现场处理，重大缺陷三个工作日内处理。设备缺陷配合厂家进行处理。2 工程概况2.1 工程名称110 千伏信阳罗山尤楼输变电工程2.2 工程地点站址位于罗山县城西约 3 千米处的尤山乡尤楼村，规划新城区边缘，处于罗山县外环道路与 312 国道交叉的三角地带，西距外环道路 30 米。站址不受 50年一遇洪涝水位威胁。2.3 设计单位信阳市电业局勘测设计院 2.4 工程规模(含施工范围) 一次部分一、设计依据：对该站初步设计审批意见。 二、本工程建设规模为： 主变压器规划容量最终 2×40 兆伏安，本期 1×40 兆伏安，电压等级110/35/10 千伏三级电压。110 千伏出线最终 4 回，本期 1 回，即 T 接 110 千伏Ⅱ平罗线，备用 3 回。35 千伏出线最终 6 回，本期 3 回，备用 3 回。10 千伏出线最终 14 回，本期 7 回，备用 7 回。无功补偿容量：每台主变 10 千伏侧装设 2×3600 千乏电容器组。 信阳华祥电力有限责任公司 页码：1/24下载后可任意编辑3．主要设计原则电气主接线：110 千伏最终采纳单母线分段接线，本期线路—变压器组接线，上主变侧断路器；35 千伏最终采纳单母线分段接线，本期单母线接线；10千伏最终单母线分段接线，本期单母线接线；380 伏单母线分段接线。配电装置布置：110 千伏配电装置采纳屋外软导线中型布置，35 千伏、10千伏配电装置采纳屋内布置，主变、电容器采纳屋外布置。4．主要电气设备选择主变压器：选用自然油循环风冷有载调压变压器规 范：40000 兆伏安/110 千伏容量比：40000/40000/40000（千伏安）电压比：110±8×1.25%/38.5±2×2.5%/10.5...
