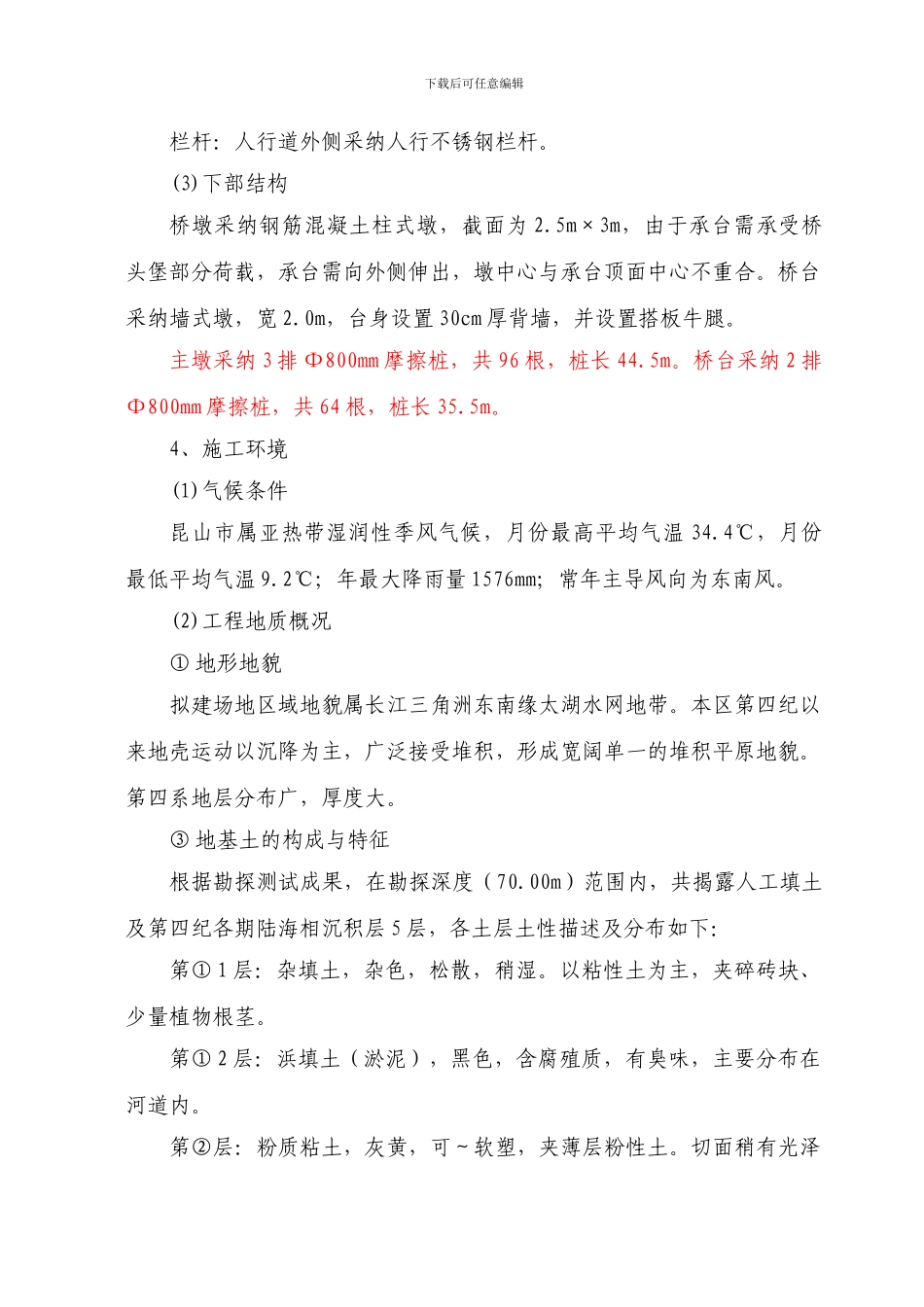

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】一、总体概述：施工组织总体设想、方案针对性及施工段划分(一)工程概况1、概述景王路夏驾河桥位于昆山开发区东区，前进路以南、昆嘉路以北，桥梁宽度 38m，桥梁全长 110m，跨径组合为 30+50+30m，上部结构为三跨一联变截面预应力混凝土连续箱梁桥，下部结构为钢筋混凝土墩台、承台，钻孔灌注桩基础。桥梁在桥墩处设置 4 个桥头堡及悬索建筑造型。下载后可任意编辑2、工程规模及范围工程规模：景王路夏驾河大桥：38×110m 预应力砼连续箱梁桥，跨径布置为(30+50+30)m；简支梁桥 1 座：2#桥 41.6×39m，跨径布置为(13+13+13)m；雨水管道管径为 DN400-DN800，总长 1772m，污水管径为DN300-DN600，总长 1511m；管涵：直径 2000 钢筋砼双孔圆管涵 68m。工程范围：桥梁、引坡基层及雨污水管道。3、桥梁结构特点(1)桥梁构造为跨越夏驾河，采纳（30+50+30）m 现浇预应力混凝土箱梁，桥梁全长 127m。(2)上部结构主桥结构横向采纳分离的两幅桥形式，单幅桥梁顶宽 18m，主桥跨中梁高 1.4m，主墩支点处梁高为 2.8m，为方便施工，箱梁采纳单箱双室截面，顶板宽 18m，底版宽 6.0m，悬臂长度 3.0m。箱梁采纳 C50 混凝土，箱梁内设纵向预应力，采纳 GB/T5223-2024 标准Φs15.2高 强 低 松 弛 预 应 力 钢 绞 线 ， 标 准 强 度fpk=1860Mpa，Ep=1.95×105Mpa。锚下张拉控制应力采纳 0.75fpk，预应力锚具采纳夹片式锚具。支座均采纳 GPZ(II)系列盆式橡胶支座桥面铺装从上至下采纳 10cm 沥青砼＋1mm 防水层+8cmC50 钢筋砼铺装。全桥设置 2 道 SPF-160 三防钢伸缩缝。桥面排水：由于桥梁长度较短，纵坡较大，桥梁位于 1500m 竖曲线上，桥面雨水通过桥头设置雨水口型式排除。桥台台后机动车道部分设置了长 8m 的搭板，板厚 30cm。下载后可任意编辑栏杆：人行道外侧采纳人行不锈钢栏杆。(3)下部结构桥墩采纳钢筋混凝土柱式墩，截面为 2.5m×3m，由于承台需承受桥头堡部分荷载，承台需向外侧伸出，墩中心与承台顶面中心不重合。桥台采纳墙式墩，宽 2.0m，台身设置 30cm 厚背墙，并设置搭板牛腿。主墩采纳 3 排 Φ800mm 摩擦桩，共 96 根，桩长 44.5m。桥台采纳 2 排Φ800mm 摩擦桩，共 64 根，桩长 35.5m。4、施工环境(1)气候条件昆山市属亚热带湿润性季风气候，月...
