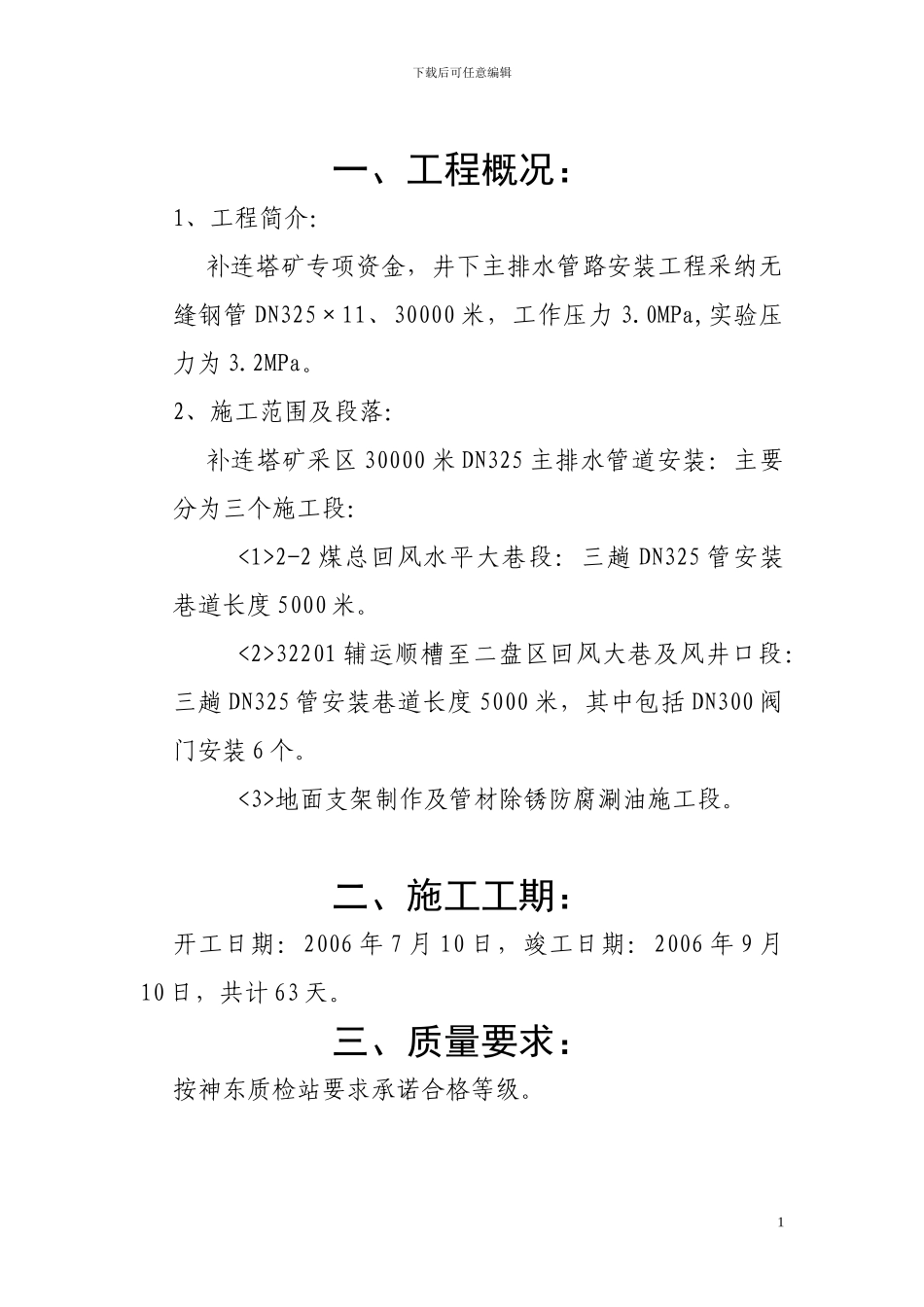

下载后可任意编辑一、工程概况：1、工程简介：补连塔矿专项资金，井下主排水管路安装工程采纳无缝钢管 DN325×11、30000 米，工作压力 3.0MPa,实验压力为 3.2MPa。2、施工范围及段落：补连塔矿采区 30000 米 DN325 主排水管道安装：主要分为三个施工段：<1>2-2 煤总回风水平大巷段：三趟 DN325 管安装巷道长度 5000 米。<2>32201 辅运顺槽至二盘区回风大巷及风井口段：三趟 DN325 管安装巷道长度 5000 米，其中包括 DN300 阀门安装 6 个。<3>地面支架制作及管材除锈防腐涮油施工段。二、施工工期：开工日期：2006 年 7 月 10 日，竣工日期：2006 年 9 月10 日，共计 63 天。三、质量要求：按神东质检站要求承诺合格等级。1下载后可任意编辑四、施工执行法律规范标准：1. 《工程测量法律规范》GB50026-932. 《 建 设 工 程 施 工 现 场 供 电 安 全 技 术 法 律 规范》JGJ50236-983. 《工业金属管道工程施工及验收法律规范》GB50235-974. 《机械设备安装工程施工及验收法律规范》GB50231-985. 《施工现场临时用电安全技术法律规范》JGJ46-886. 《建设工程施工现场供电安全法律规范》GB50194-937. 《建设机械施工安全检查标准》JGJ59-998. 煤矿井下作业安全规程9. 煤矿人员入井有关制度法律规范要求10.煤矿井下运输车辆有关规定。五、施工布置：（一）施工结构及方法：补连塔矿井下主排水管道安装工程，采纳无缝钢管DN325×11 30000 米，管道安装为中压设计，2-2 煤总回风水平大巷 3 趟 325 管计 5000 米，该段管道每隔 500 米设置一套法兰，32201 辅运顺槽段不设置法兰，二盘区回风大巷1300 米段只设一套法兰，其余均为焊接。主排水 DN325 管2下载后可任意编辑道支架安装采纳焊接组合支架，间距为 5 米，每隔六组设置一套复合支架。风井井筒内，从井口开始，每隔四组安装一个防滑支架，支架刷漆地面完成，工作面回风巷和四盘区泄水巷，管道托架采纳 Φ20×600 的锚杆双螺母固定，工作面辅运顺槽和主运顺槽管道，托架采纳 Φ20×800 的锚杆双螺母固定，锚杆长度根据现场实际情况而定，巷道设置跨越龙门，根据现场实际情况，其不影响行车高度为准，管道支架除锈涮油均在地面完成，除锈后涮高效防腐环氧煤沥青漆两遍，调合面漆一遍，管道安装后井下刷面漆一遍，管道支架两侧贴红色反光纸（40MM×80MM），管道实验压力为 3.2MPa，工作压力为 3.0MPa，支架制作安装详...
