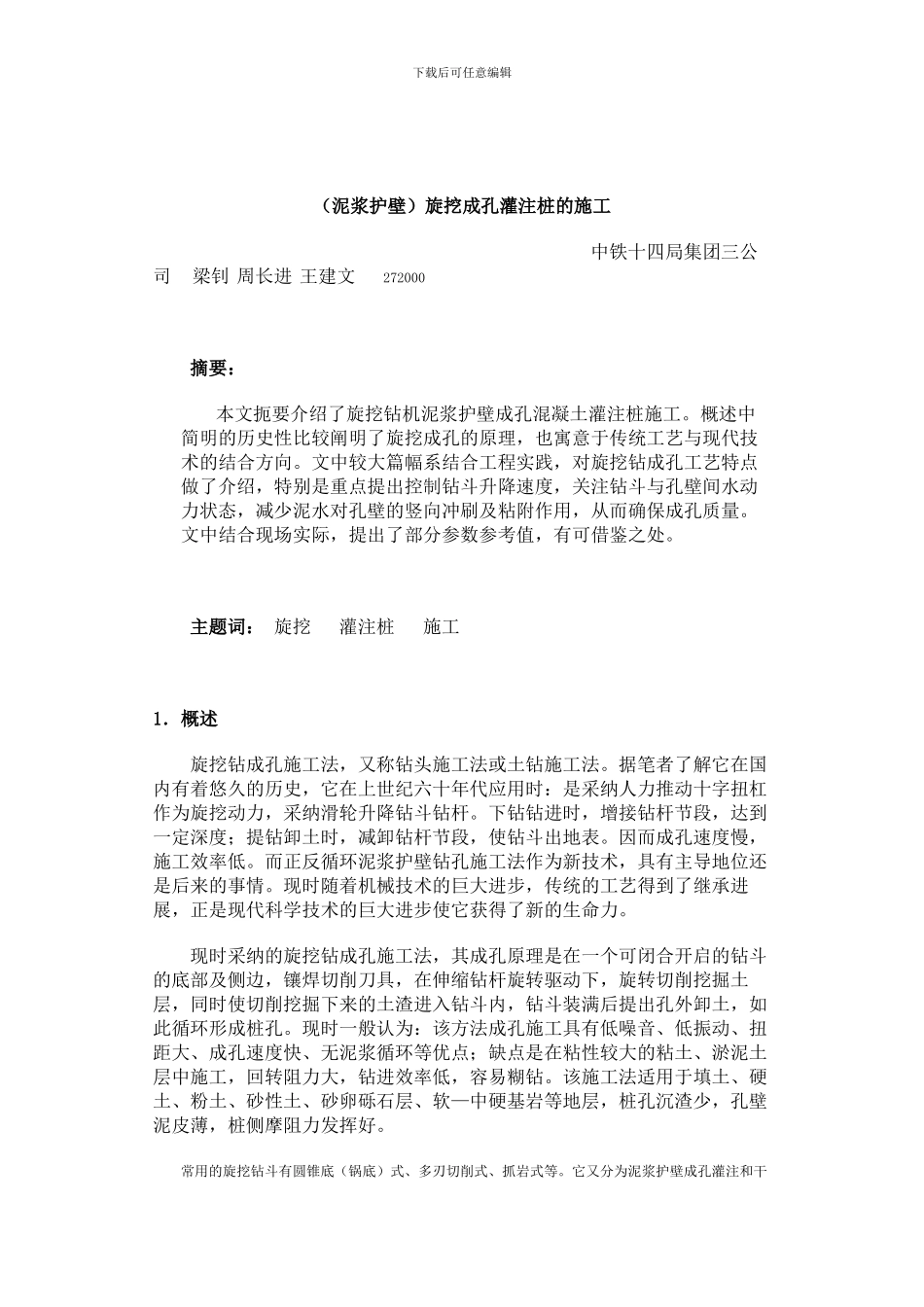

下载后可任意编辑 （泥浆护壁）旋挖成孔灌注桩的施工 中铁十四局集团三公司 梁钊 周长进 王建文 272000摘要： 本文扼要介绍了旋挖钻机泥浆护壁成孔混凝土灌注桩施工。概述中简明的历史性比较阐明了旋挖成孔的原理，也寓意于传统工艺与现代技术的结合方向。文中较大篇幅系结合工程实践，对旋挖钻成孔工艺特点做了介绍，特别是重点提出控制钻斗升降速度，关注钻斗与孔壁间水动力状态，减少泥水对孔壁的竖向冲刷及粘附作用，从而确保成孔质量。文中结合现场实际，提出了部分参数参考值，有可借鉴之处。主题词： 旋挖 灌注桩 施工1．概述旋挖钻成孔施工法，又称钻头施工法或土钻施工法。据笔者了解它在国内有着悠久的历史，它在上世纪六十年代应用时：是采纳人力推动十字扭杠作为旋挖动力，采纳滑轮升降钻斗钻杆。下钻钻进时，增接钻杆节段，达到一定深度；提钻卸土时，减卸钻杆节段，使钻斗出地表。因而成孔速度慢，施工效率低。而正反循环泥浆护壁钻孔施工法作为新技术，具有主导地位还是后来的事情。现时随着机械技术的巨大进步，传统的工艺得到了继承进展，正是现代科学技术的巨大进步使它获得了新的生命力。现时采纳的旋挖钻成孔施工法，其成孔原理是在一个可闭合开启的钻斗的底部及侧边，镶焊切削刀具，在伸缩钻杆旋转驱动下，旋转切削挖掘土层，同时使切削挖掘下来的土渣进入钻斗内，钻斗装满后提出孔外卸土，如此循环形成桩孔。现时一般认为：该方法成孔施工具有低噪音、低振动、扭距大、成孔速度快、无泥浆循环等优点；缺点是在粘性较大的粘土、淤泥土层中施工，回转阻力大，钻进效率低，容易糊钻。该施工法适用于填土、硬土、粉土、砂性土、砂卵砾石层、软—中硬基岩等地层，桩孔沉渣少，孔壁泥皮薄，桩侧摩阻力发挥好。常用的旋挖钻斗有圆锥底（锅底）式、多刃切削式、抓岩式等。它又分为泥浆护壁成孔灌注和干下载后可任意编辑作业成孔灌注两类工艺。干作业成孔灌注工艺系采纳套管跟进干式旋挖成孔，并边拔套管边灌注混凝土，施工工艺控制一般认为比较容易。相对而言，泥浆护壁旋挖成孔灌注工艺较复杂一些，笔者根据江苏宿（迁）淮（安）高速公路淮安南枢纽立交工程现场施工经验，特做总结分析如下，以期同行指正。2．工程事例淮安南枢纽互通式立交工程位于江苏淮安市清浦区武墩镇北侧，该标段长 2.02Km，为宿淮高速公路与宁淮公路交叉，并与宁连高速、205 国道相接而设置的。桥梁基础 Ф1200mm、Ф1500mm 钻孔灌注桩共 590...
