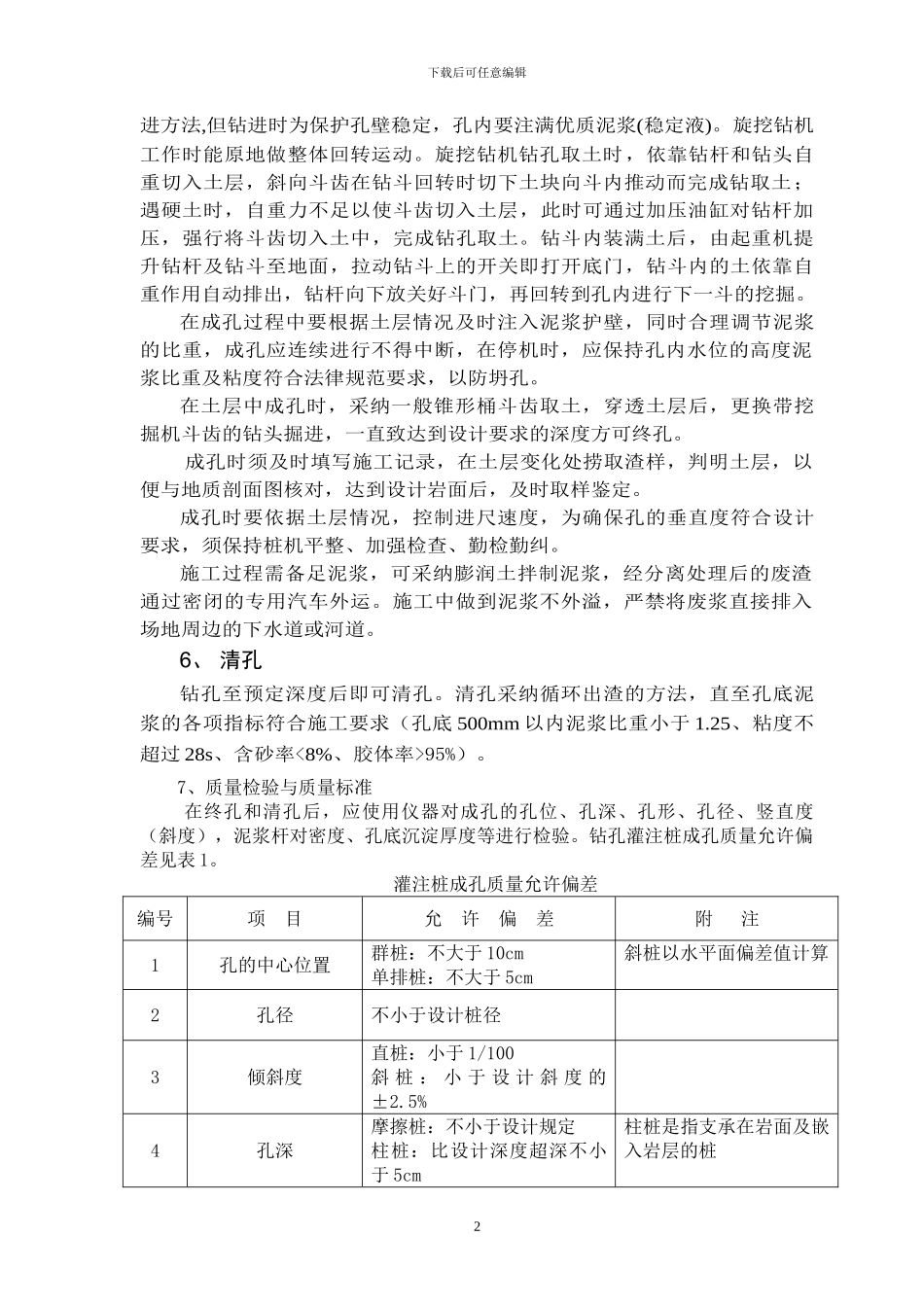

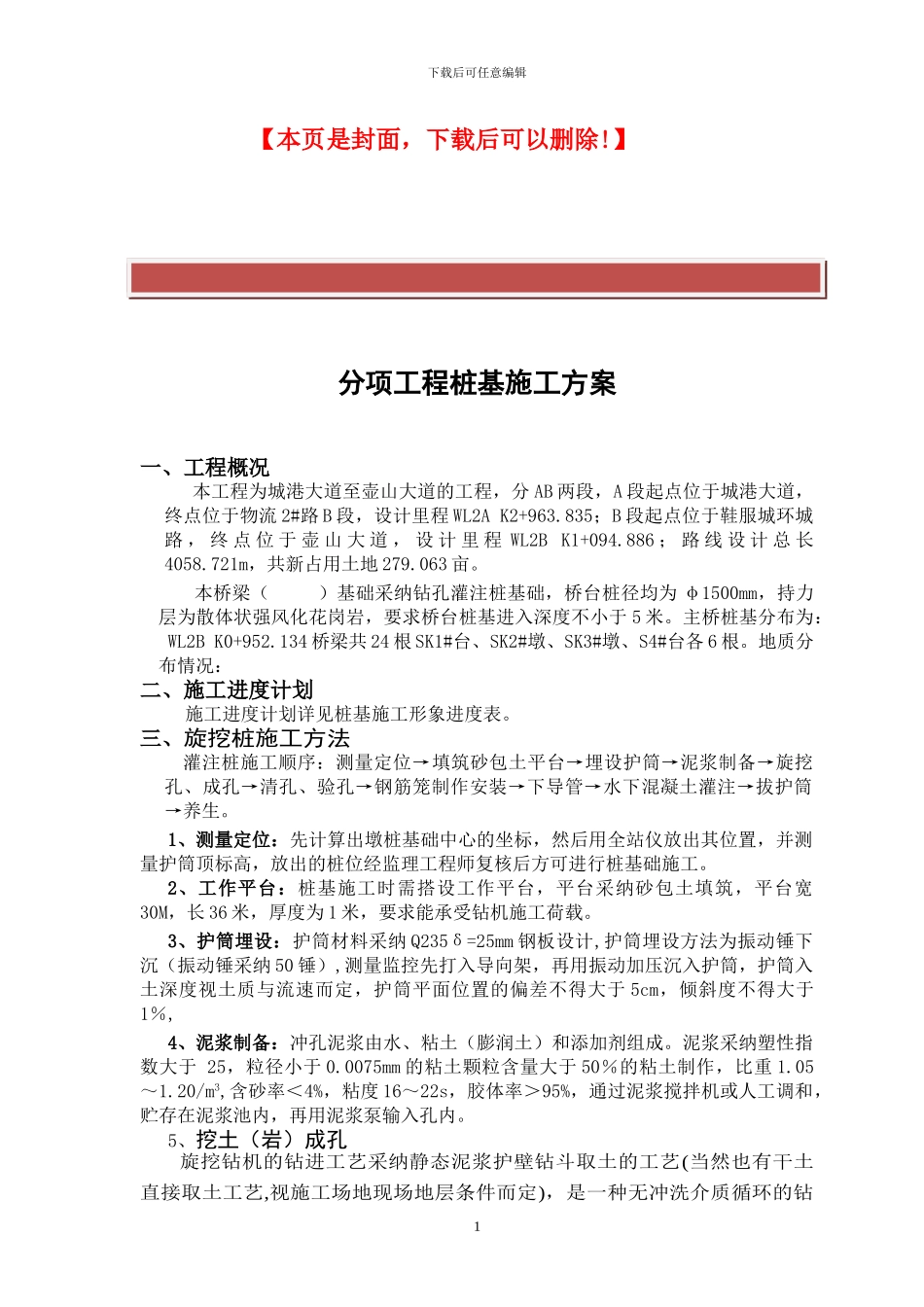

精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】分项工程桩基施工方案一、工程概况本工程为城港大道至壶山大道的工程，分 AB 两段，A 段起点位于城港大道，终点位于物流 2#路 B 段，设计里程 WL2A K2+963.835；B 段起点位于鞋服城环城路 ， 终 点 位 于 壶 山 大 道 ， 设 计 里 程 WL2B K1+094.886 ； 路 线 设 计 总 长4058.721m，共新占用土地 279.063 亩。本桥梁（ ）基础采纳钻孔灌注桩基础，桥台桩径均为 φ1500mm，持力层为散体状强风化花岗岩，要求桥台桩基进入深度不小于 5 米。主桥桩基分布为： WL2B K0+952.134 桥梁共 24 根 SK1#台、SK2#墩、SK3#墩、S4#台各 6 根。地质分布情况：二、施工进度计划施工进度计划详见桩基施工形象进度表。三、旋挖桩施工方法灌注桩施工顺序：测量定位→填筑砂包土平台→埋设护筒→泥浆制备→旋挖孔、成孔→清孔、验孔→钢筋笼制作安装→下导管→水下混凝土灌注→拔护筒→养生。1、测量定位：先计算出墩桩基础中心的坐标，然后用全站仪放出其位置，并测量护筒顶标高，放出的桩位经监理工程师复核后方可进行桩基础施工。2、工作平台：桩基施工时需搭设工作平台，平台采纳砂包土填筑，平台宽30M，长 36 米，厚度为 1 米，要求能承受钻机施工荷载。3、护筒埋设：护筒材料采纳 Q235δ=25mm 钢板设计,护筒埋设方法为振动锤下沉（振动锤采纳 50 锤）,测量监控先打入导向架，再用振动加压沉入护筒，护筒入土深度视土质与流速而定，护筒平面位置的偏差不得大于 5cm，倾斜度不得大于1％,4、泥浆制备：冲孔泥浆由水、粘土（膨润土）和添加剂组成。泥浆采纳塑性指数大于 25，粒径小于 0.0075mm 的粘土颗粒含量大于 50％的粘土制作，比重 1.05～1.20/m3,含砂率＜4%，粘度 16～22s，胶体率＞95%，通过泥浆搅拌机或人工调和，贮存在泥浆池内，再用泥浆泵输入孔内。5、挖土（岩）成孔旋挖钻机的钻进工艺采纳静态泥浆护壁钻斗取土的工艺(当然也有干土直接取土工艺,视施工场地现场地层条件而定)，是一种无冲洗介质循环的钻1下载后可任意编辑进方法,但钻进时为保护孔壁稳定，孔内要注满优质泥浆(稳定液)。旋挖钻机工作时能原地做整体回转运动。旋挖钻机钻孔取土时，依靠钻杆和钻头自重切入土层，斜向斗齿在钻斗回转时切下土块向斗内推动而完成钻取土；遇硬土时，自重力不足以使斗齿切入土层，此时可通...
