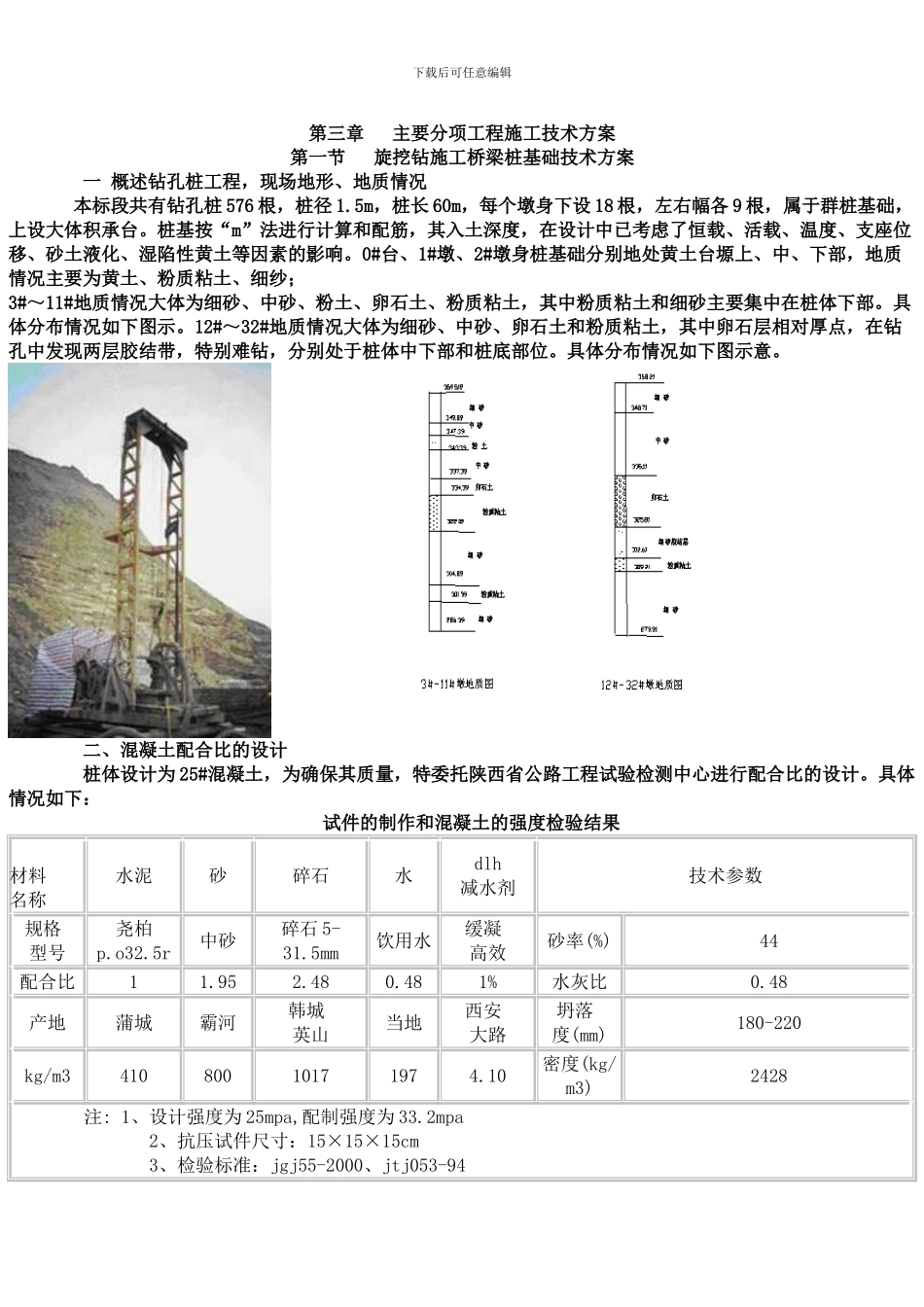

下载后可任意编辑第三章 主要分项工程施工技术方案 第一节 旋挖钻施工桥梁桩基础技术方案 一 概述钻孔桩工程，现场地形、地质情况 本标段共有钻孔桩 576 根，桩径 1.5m，桩长 60m，每个墩身下设 18 根，左右幅各 9 根，属于群桩基础，上设大体积承台。桩基按“m”法进行计算和配筋，其入土深度，在设计中已考虑了恒载、活载、温度、支座位移、砂土液化、湿陷性黄土等因素的影响。0#台、1#墩、2#墩身桩基础分别地处黄土台塬上、中、下部，地质情况主要为黄土、粉质粘土、细纱；3#～11#地质情况大体为细砂、中砂、粉土、卵石土、粉质粘土，其中粉质粘土和细砂主要集中在桩体下部。具体分布情况如下图示。12#～32#地质情况大体为细砂、中砂、卵石土和粉质粘土，其中卵石层相对厚点，在钻孔中发现两层胶结带，特别难钻，分别处于桩体中下部和桩底部位。具体分布情况如下图示意。 二、混凝土配合比的设计 桩体设计为 25#混凝土，为确保其质量，特委托陕西省公路工程试验检测中心进行配合比的设计。具体情况如下： 试件的制作和混凝土的强度检验结果材料 名称 水泥 砂 碎石 水 dlh减水剂 技术参数 规格 型号 尧柏p.o32.5r中砂 碎石 5-31.5mm饮用水 缓凝 高效 砂率(%)44配合比 11.952.480.481%水灰比 0.48产地 蒲城 霸河 韩城 英山 当地 西安 大路 坍落 度(mm)180-220kg/m341080010171974.10密度(kg/m3)2428 注: 1、设计强度为 25mpa,配制强度为 33.2mpa 2、抗压试件尺寸：15×15×15cm 3、检验标准：jgj55-2000、jtj053-94下载后可任意编辑 4、极限抗压强度：7 天为 29.8mpa;28 天为 39.0mpa(修正系数取 1.0) 2、混凝土配合比的设计计算 （1）、混凝土试配强度的计算 fcu,0≥fcu,k +1.645σ fcu,0—混凝土的施工配制强度(mpa) fcu,k—混凝土的设计强度等级(mpa)，取 fcu,k＝25mpa σ—强度标准差(mpa)取 σ＝5.0mpa ∴ fcu,0＝25+1.645×5.0＝33.23mpa （2）、水灰比的计算 w/c＝ka*fce/(fcu,0+ka*kb*fce) ka,kb--回归系数,对于碎石，ka＝0.46;kb＝0.07. fce—水泥 28 天抗压强度实测值(mpa) fce＝kc*fce,g kc—水泥富裕系数,kc＝1.1 fce,g—水泥强度等级值, fce,g＝32.5mpa 则 fce＝1.1×32.5＝35.75mpa ∴ w/c＝0.46×35.75/ (33.25+0.46×0.07×35.75)＝0.48 （3）、坍落度、集料最大粒径、用水量的选取 本大桥钻孔桩采纳水下混凝土施工法，考虑到桩径大、桩长...
