旋喷桩施工作业指导书VIP免费

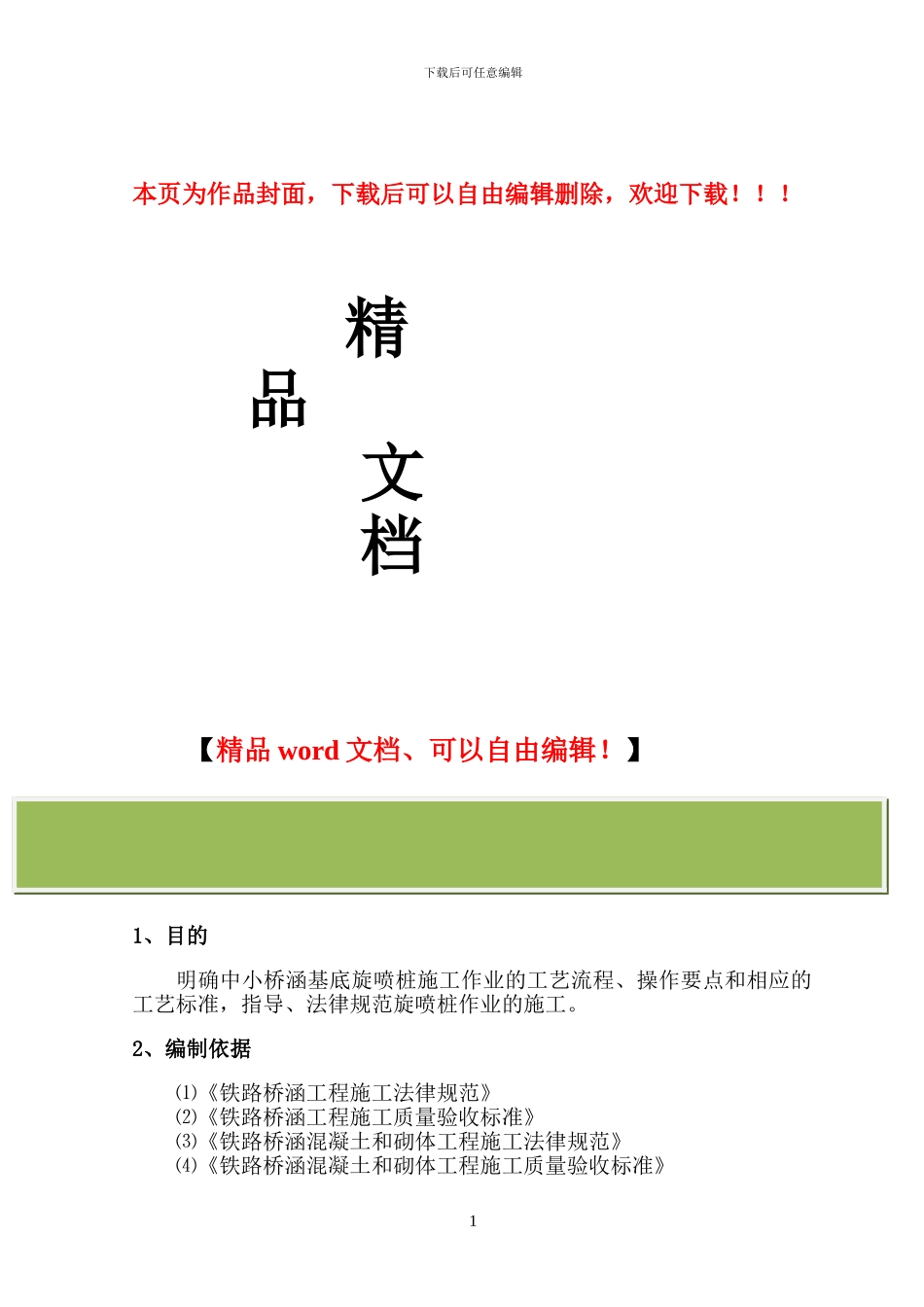

旋喷桩施工作业指导书_第1页
1/15

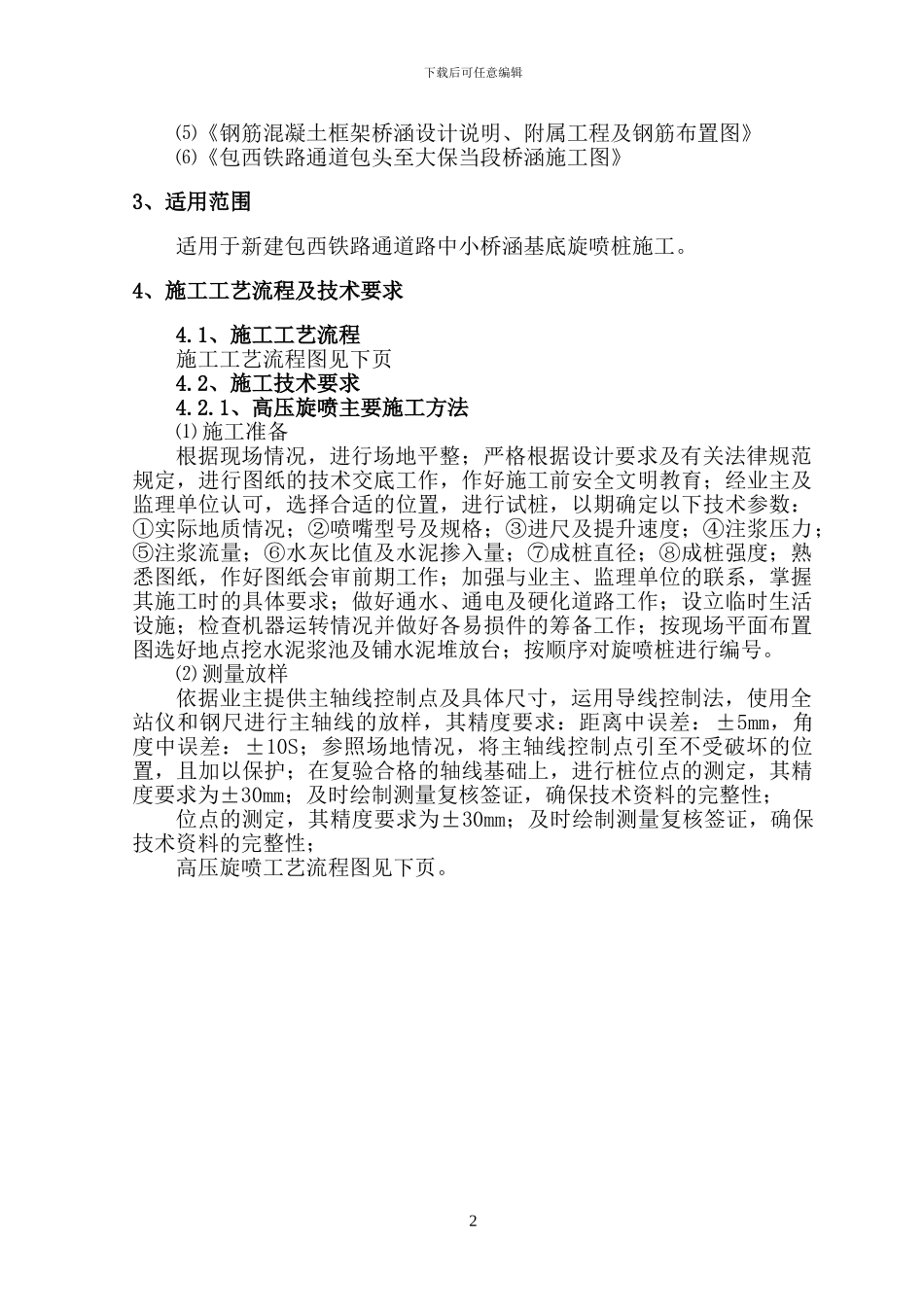

旋喷桩施工作业指导书_第2页
2/15
旋喷桩施工作业指导书_第3页
3/15
下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】旋喷桩施工作业指导书1、目的明确中小桥涵基底旋喷桩施工作业的工艺流程、操作要点和相应的工艺标准,指导、法律规范旋喷桩作业的施工。2、编制依据⑴《铁路桥涵工程施工法律规范》⑵《铁路桥涵工程施工质量验收标准》⑶《铁路桥涵混凝土和砌体工程施工法律规范》⑷《铁路桥涵混凝土和砌体工程施工质量验收标准》1下载后可任意编辑⑸《钢筋混凝土框架桥涵设计说明、附属工程及钢筋布置图》⑹《包西铁路通道包头至大保当段桥涵施工图》3、适用范围适用于新建包西铁路通道路中小桥涵基底旋喷桩施工。4、施工工艺流程及技术要求4.1、施工工艺流程施工工艺流程图见下页4.2、施工技术要求4.2.1、高压旋喷主要施工方法⑴ 施工准备根据现场情况,进行场地平整;严格根据设计要求及有关法律规范规定,进行图纸的技术交底工作,作好施工前安全文明教育;经业主及监理单位认可,选择合适的位置,进行试桩,以期确定以下技术参数:①实际地质情况;②喷嘴型号及规格;③进尺及提升速度;④注浆压力;⑤注浆流量;⑥水灰比值及水泥掺入量;⑦成桩直径;⑧成桩强度;熟悉图纸,作好图纸会审前期工作;加强与业主、监理单位的联系,掌握其施工时的具体要求;做好通水、通电及硬化道路工作;设立临时生活设施;检查机器运转情况并做好各易损件的筹备工作;按现场平面布置图选好地点挖水泥浆池及铺水泥堆放台;按顺序对旋喷桩进行编号。⑵ 测量放样依据业主提供主轴线控制点及具体尺寸,运用导线控制法,使用全站仪和钢尺进行主轴线的放样,其精度要求:距离中误差:±5mm,角度中误差:±10S;参照场地情况,将主轴线控制点引至不受破坏的位置,且加以保护;在复验合格的轴线基础上,进行桩位点的测定,其精度要求为±30mm;及时绘制测量复核签证,确保技术资料的完整性;位点的测定,其精度要求为±30mm;及时绘制测量复核签证,确保技术资料的完整性;高压旋喷工艺流程图见下页。2下载后可任意编辑⑶ 注浆工艺高压旋喷桩注浆固结体的质量因素较多,当确定采纳一定形式的高压旋喷注浆管法之后,注浆工艺是影响固结体的重要因素之一。① 旋喷高压旋喷注浆,均是自下而上,连续进行,若施工中出现了停机故障,待修好后,需向下搭接不小于 500mm 的长度,以保证固结体的整体性。由于天然地基的地质情况比较复杂,沿着深度变化大,有...
