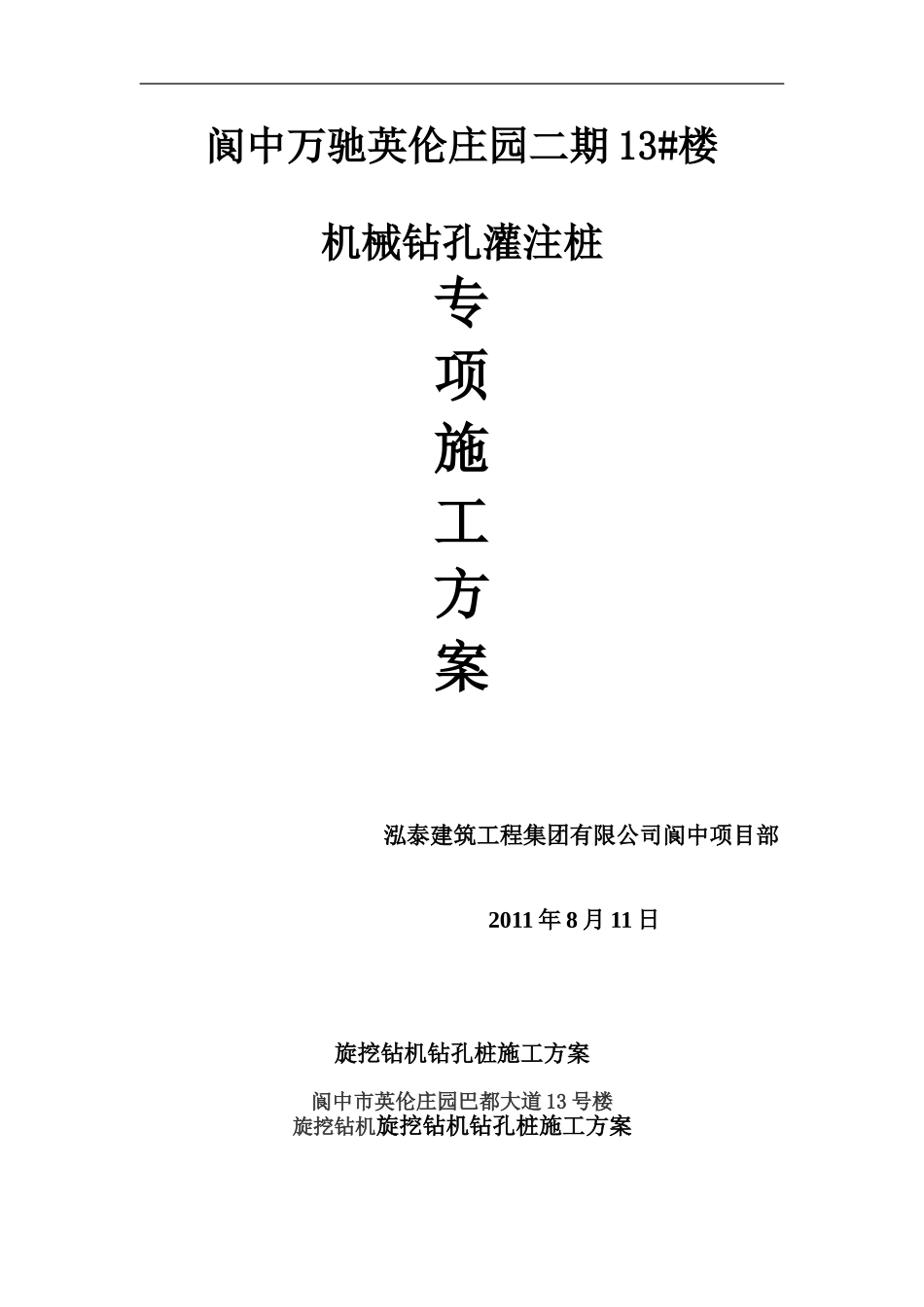

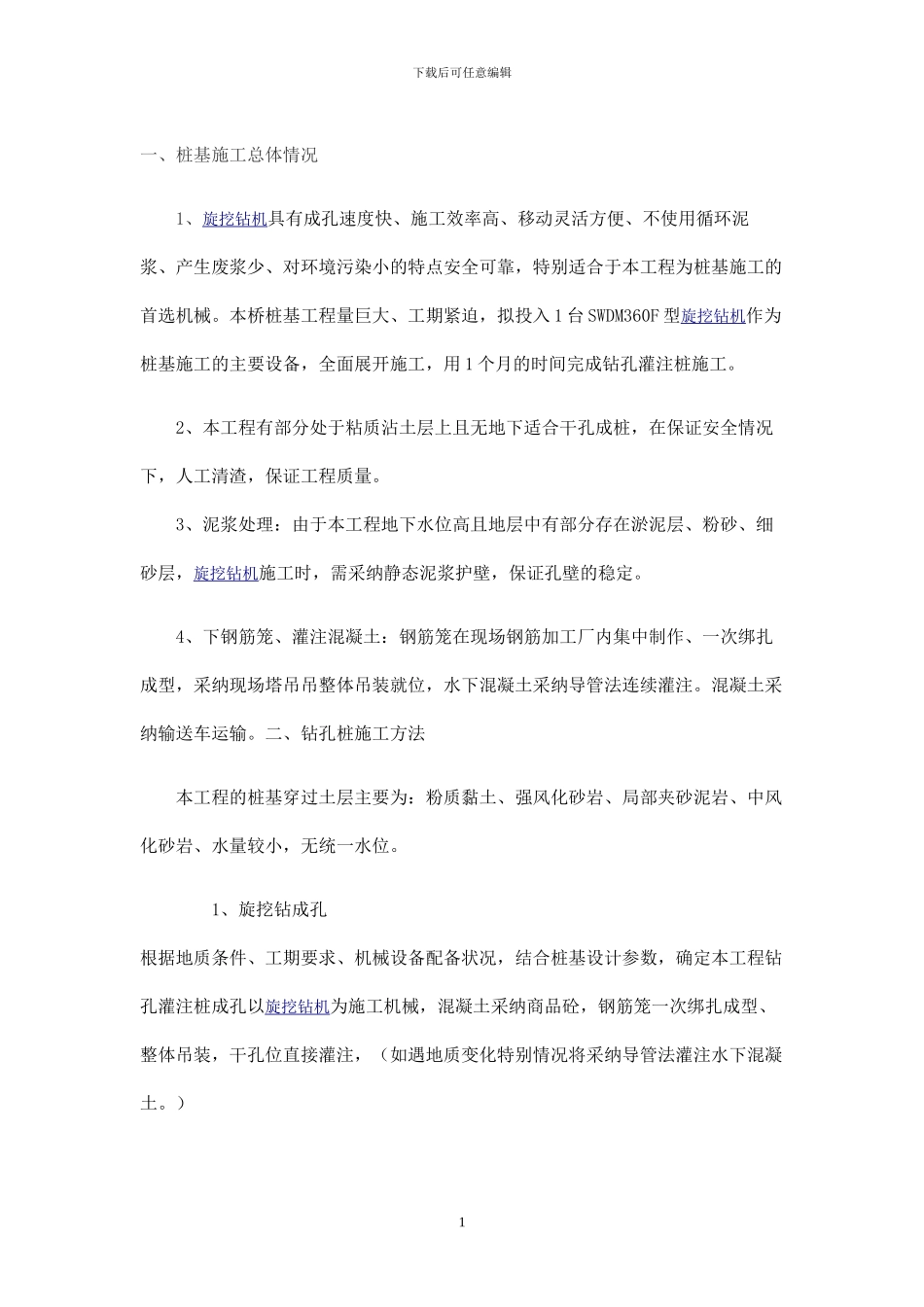

阆中万驰英伦庄园二期 13#楼机械钻孔灌注桩专项施工方案泓泰建筑工程集团有限公司阆中项目部 2011 年 8 月 11 日旋挖钻机钻孔桩施工方案 阆中市英伦庄园巴都大道 13 号楼旋挖钻机旋挖钻机钻孔桩施工方案下载后可任意编辑一、桩基施工总体情况1、旋挖钻机具有成孔速度快、施工效率高、移动灵活方便、不使用循环泥浆、产生废浆少、对环境污染小的特点安全可靠，特别适合于本工程为桩基施工的首选机械。本桥桩基工程量巨大、工期紧迫，拟投入 1 台 SWDM360F 型旋挖钻机作为桩基施工的主要设备，全面展开施工，用 1 个月的时间完成钻孔灌注桩施工。2、本工程有部分处于粘质沾土层上且无地下适合干孔成桩，在保证安全情况下，人工清渣，保证工程质量。 3、泥浆处理：由于本工程地下水位高且地层中有部分存在淤泥层、粉砂、细砂层，旋挖钻机施工时，需采纳静态泥浆护壁，保证孔壁的稳定。4、下钢筋笼、灌注混凝土：钢筋笼在现场钢筋加工厂内集中制作、一次绑扎成型，采纳现场塔吊吊整体吊装就位，水下混凝土采纳导管法连续灌注。混凝土采纳输送车运输。二、钻孔桩施工方法本工程的桩基穿过土层主要为：粉质黏土、强风化砂岩、局部夹砂泥岩、中风化砂岩、水量较小，无统一水位。 1、旋挖钻成孔根据地质条件、工期要求、机械设备配备状况，结合桩基设计参数，确定本工程钻孔灌注桩成孔以旋挖钻机为施工机械，混凝土采纳商品砼，钢筋笼一次绑扎成型、整体吊装，干孔位直接灌注，（如遇地质变化特别情况将采纳导管法灌注水下混凝土。）1下载后可任意编辑2、工艺选择及设备选型工艺选择：该工程钻孔施工主要采纳旋挖钻钻孔方式、干孔法、湿法成孔施工。结合本工程钻孔桩的地质情况、数量多、工期紧等综合因素，钻头采纳旋挖斗钻头，清孔时采纳旋挖捞砂钻头。设备选型：根据上述情况和我公司的施工经验，选择三一集团产的 SWDM22F 钻孔深度可达 65m。3、施工方法场地平整及钻机就位。液压多功能旋挖钻机就位时与平面最大倾角不超过4°，现场地面承载能力大于 250kN/m2，所以钻机平台处必需碾压密实。进行桩位放样，将钻机行驶到要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时略微提升钻具，确保钻头环刀自由浮动孔内。4、钢护筒埋置深度以能隔开流塑状地层为主要原则。具体埋置深度还应满足计算结果，且有安全系数，根据水文地质条件、施工水位、护筒内泥浆容重...
