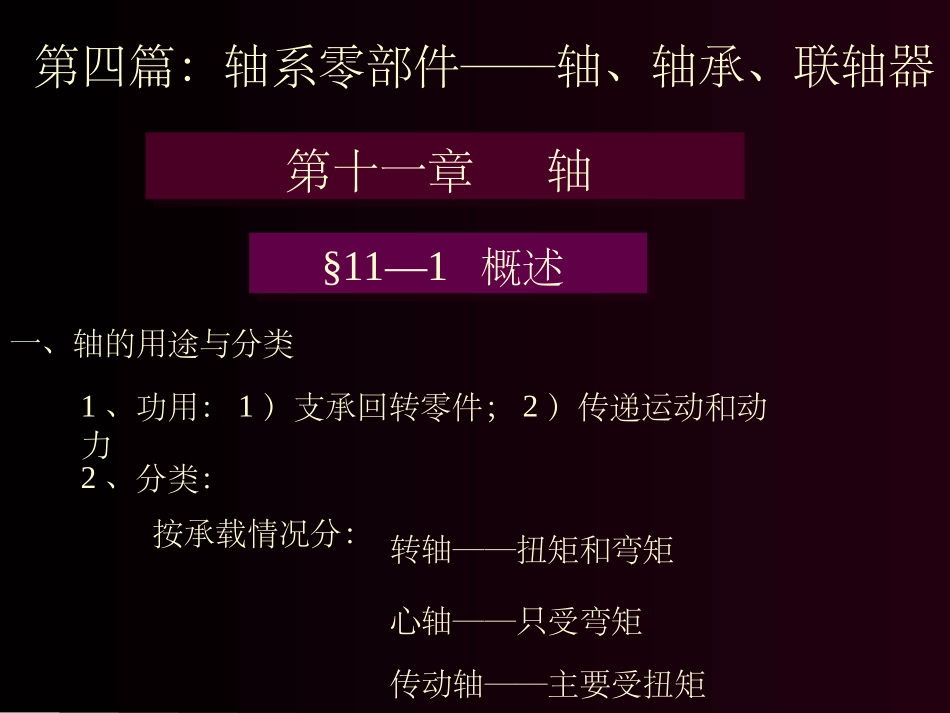

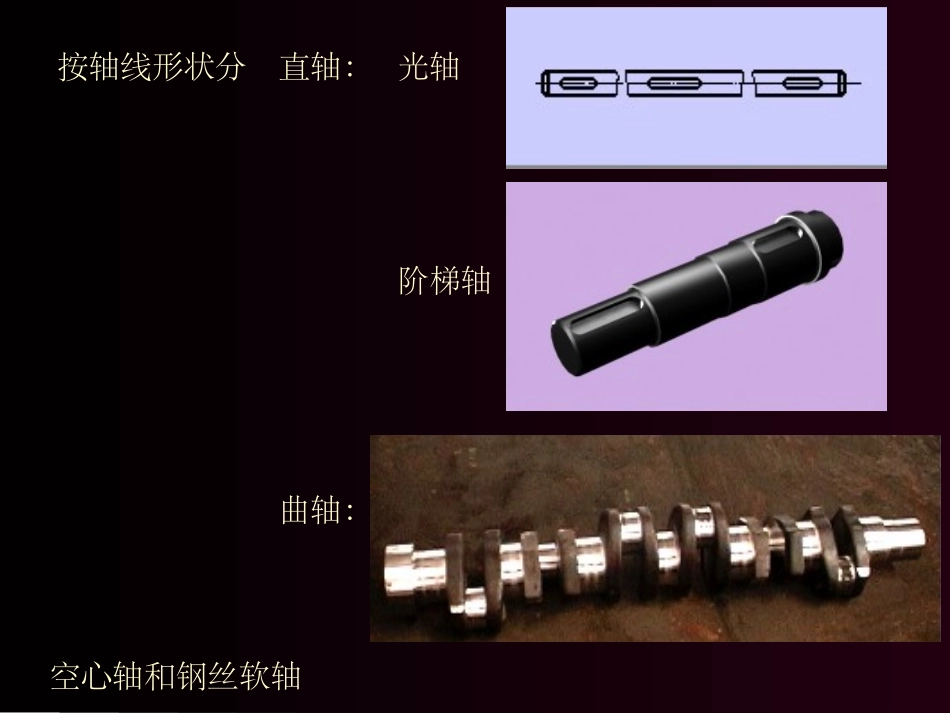

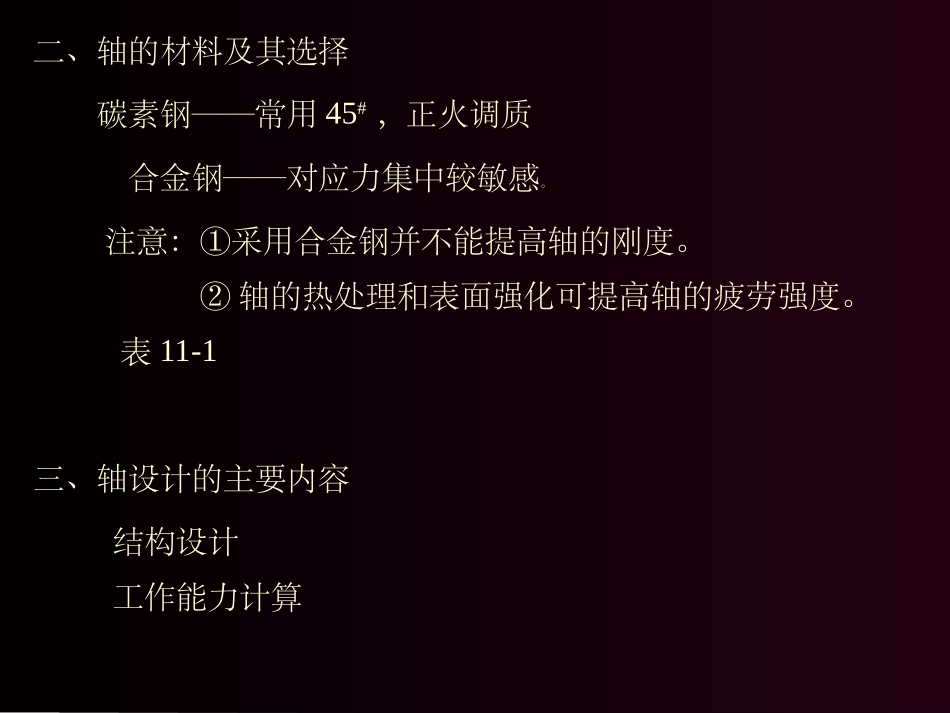

第四篇：轴系零部件——轴、轴承、联轴器第十一章轴第十一章轴§11—1概述§11—1概述一、轴的用途与分类1、功用：1）支承回转零件；2）传递运动和动力2、分类：按承载情况分：转轴——扭矩和弯矩心轴——只受弯矩传动轴——主要受扭矩按轴线形状分直轴：阶梯轴光轴曲轴：空心轴和钢丝软轴二、轴的材料及其选择碳素钢——常用45#，正火调质合金钢——对应力集中较敏感。注意：①采用合金钢并不能提高轴的刚度。②轴的热处理和表面强化可提高轴的疲劳强度。表11-1三、轴设计的主要内容结构设计工作能力计算§11—2轴的结构设计§11—2轴的结构设计要求：①轴和轴上零件要有准确、牢固的工作位置②轴上零件装拆、调整方便③轴应具有良好的制造工艺性等④尽量避免应力集中一、拟定轴上零件的装配方案原则：1）轴的结构越简单越合理2）装配越简单、方便越合理二、轴上零件的定位1、零件的轴向定位1）轴肩和轴环要求r轴
