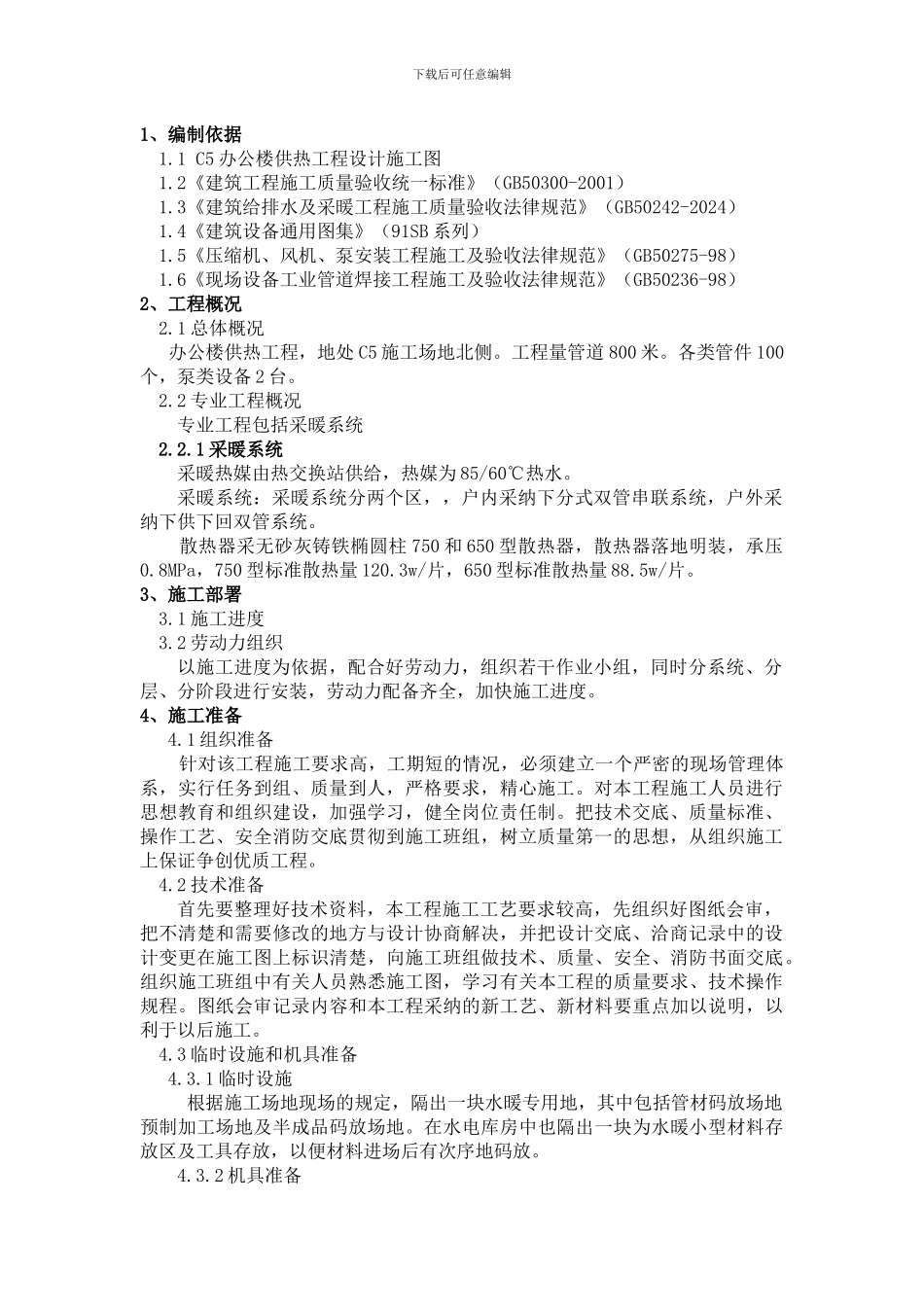

下载后可任意编辑1、编制依据1.1 C5 办公楼供热工程设计施工图1.2《建筑工程施工质量验收统一标准》（GB50300-2001）1.3《建筑给排水及采暖工程施工质量验收法律规范》（GB50242-2024）1.4《建筑设备通用图集》（91SB 系列）1.5《压缩机、风机、泵安装工程施工及验收法律规范》（GB50275-98）1.6《现场设备工业管道焊接工程施工及验收法律规范》（GB50236-98）2、工程概况 2.1 总体概况 办公楼供热工程，地处 C5 施工场地北侧。工程量管道 800 米。各类管件 100个，泵类设备 2 台。 2.2 专业工程概况专业工程包括采暖系统2.2.1 采暖系统 采暖热媒由热交换站供给，热媒为 85/60℃热水。采暖系统：采暖系统分两个区，，户内采纳下分式双管串联系统，户外采纳下供下回双管系统。 散热器采无砂灰铸铁椭圆柱 750 和 650 型散热器，散热器落地明装，承压0.8MPa，750 型标准散热量 120.3w/片，650 型标准散热量 88.5w/片。3、施工部署3.1 施工进度3.2 劳动力组织以施工进度为依据，配合好劳动力，组织若干作业小组，同时分系统、分层、分阶段进行安装，劳动力配备齐全，加快施工进度。4、施工准备 4.1 组织准备 针对该工程施工要求高，工期短的情况，必须建立一个严密的现场管理体系，实行任务到组、质量到人，严格要求，精心施工。对本工程施工人员进行思想教育和组织建设，加强学习，健全岗位责任制。把技术交底、质量标准、操作工艺、安全消防交底贯彻到施工班组，树立质量第一的思想，从组织施工上保证争创优质工程。4.2 技术准备首先要整理好技术资料，本工程施工工艺要求较高，先组织好图纸会审，把不清楚和需要修改的地方与设计协商解决，并把设计交底、洽商记录中的设计变更在施工图上标识清楚，向施工班组做技术、质量、安全、消防书面交底。组织施工班组中有关人员熟悉施工图，学习有关本工程的质量要求、技术操作规程。图纸会审记录内容和本工程采纳的新工艺、新材料要重点加以说明，以利于以后施工。4.3 临时设施和机具准备 4.3.1 临时设施 根据施工场地现场的规定，隔出一块水暖专用地，其中包括管材码放场地预制加工场地及半成品码放场地。在水电库房中也隔出一块为水暖小型材料存放区及工具存放，以便材料进场后有次序地码放。 4.3.2 机具准备下载后可任意编辑序号设备名称单位数量1电焊机台42套丝机台63气焊割工具套24电锤台85手电钻台66无锯齿台57套丝板套168手动打压泵台49水平尺把1210管钳把30...
