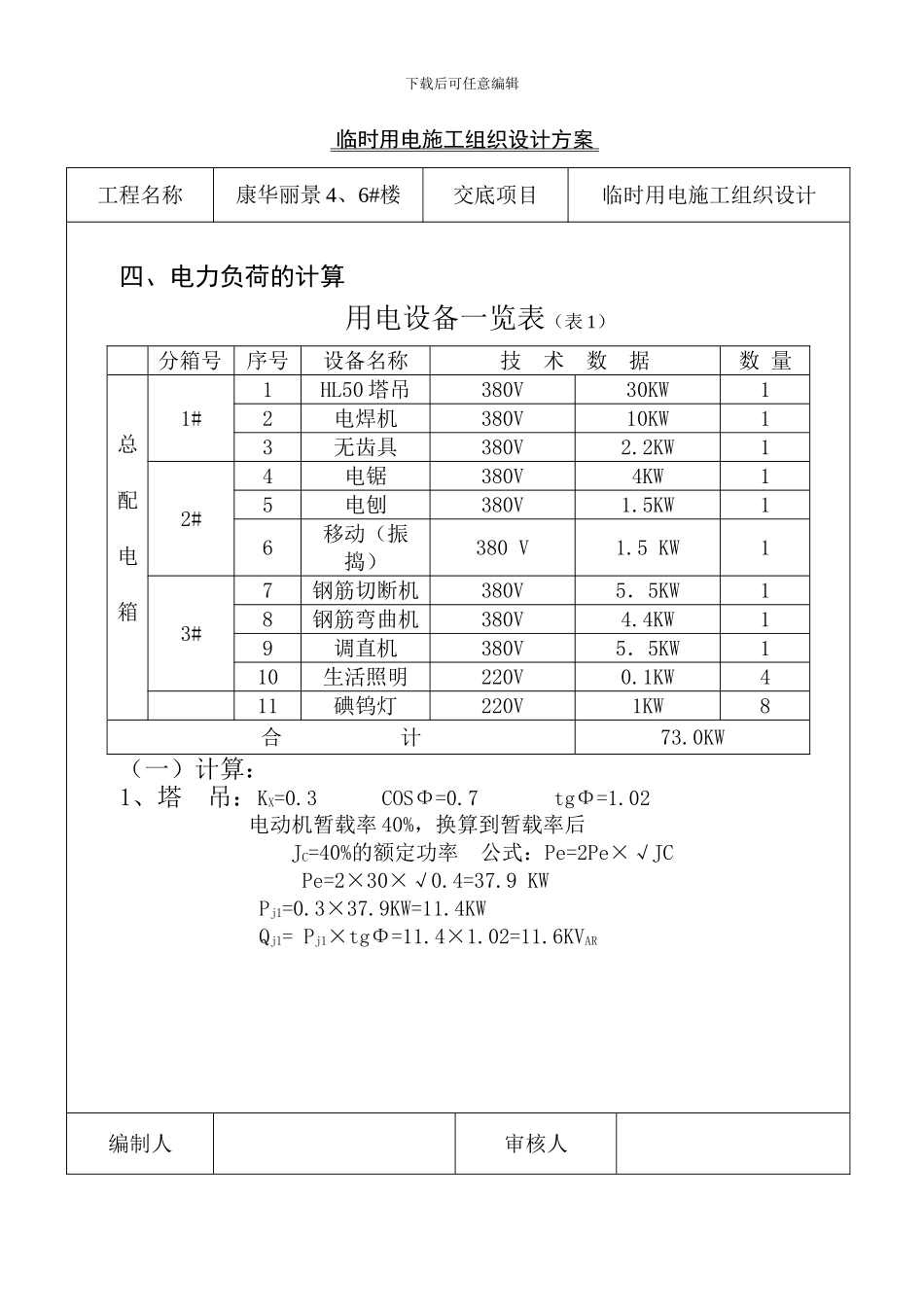

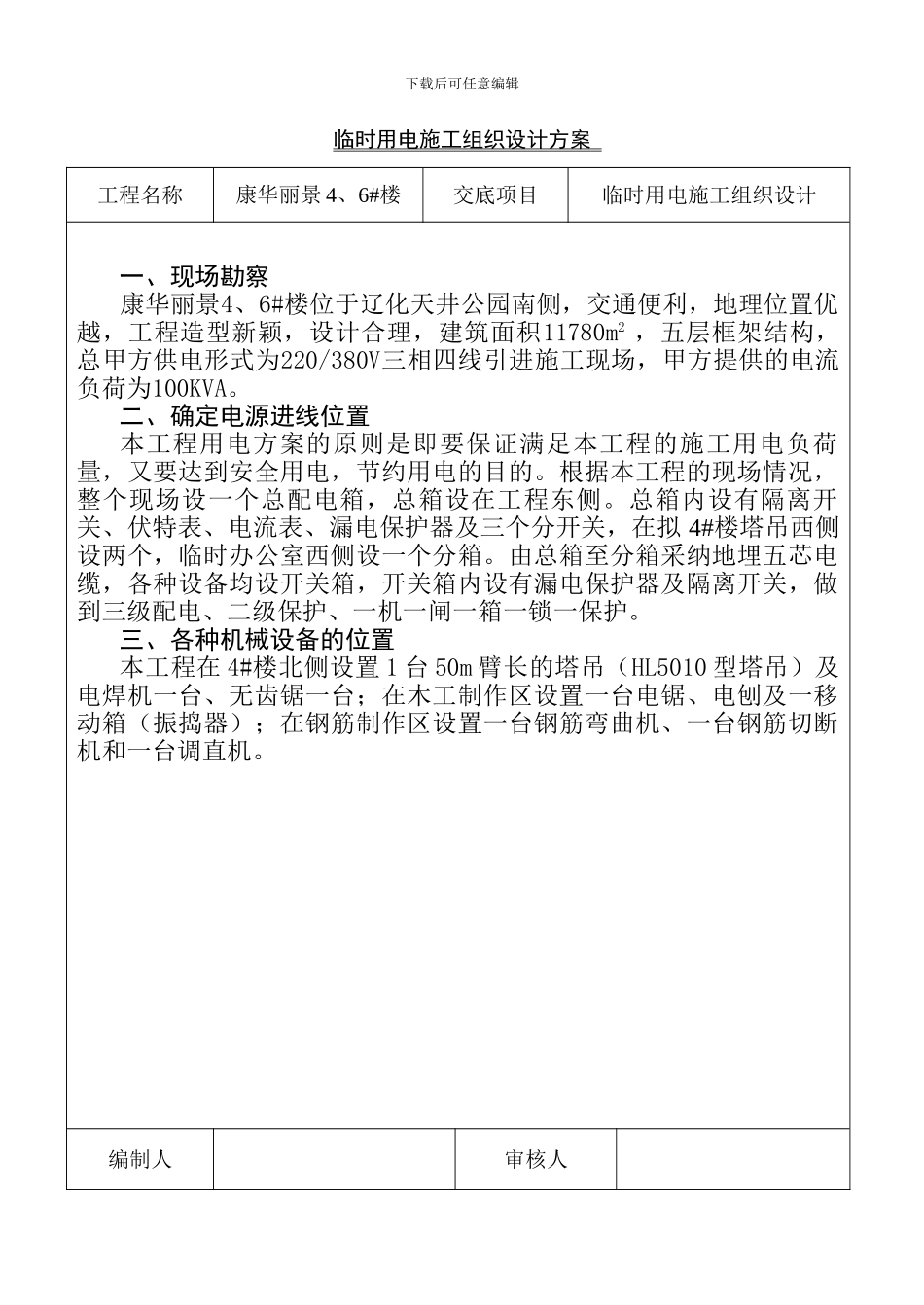

下载后可任意编辑临时用电施工组织设计方案 工程名称康华丽景 4、6#楼交底项目临时用电施工组织设计一、现场勘察康华丽景4、6#楼位于辽化天井公园南侧，交通便利，地理位置优越，工程造型新颖，设计合理，建筑面积11780m2 ，五层框架结构，总甲方供电形式为220/380V三相四线引进施工现场，甲方提供的电流负荷为100KVA。二、确定电源进线位置本工程用电方案的原则是即要保证满足本工程的施工用电负荷量，又要达到安全用电，节约用电的目的。根据本工程的现场情况，整个现场设一个总配电箱，总箱设在工程东侧。总箱内设有隔离开关、伏特表、电流表、漏电保护器及三个分开关，在拟 4#楼塔吊西侧设两个，临时办公室西侧设一个分箱。由总箱至分箱采纳地埋五芯电缆，各种设备均设开关箱，开关箱内设有漏电保护器及隔离开关，做到三级配电、二级保护、一机一闸一箱一锁一保护。三、各种机械设备的位置本工程在 4#楼北侧设置 1 台 50m 臂长的塔吊（HL5010 型塔吊）及电焊机一台、无齿锯一台；在木工制作区设置一台电锯、电刨及一移动箱（振捣器）；在钢筋制作区设置一台钢筋弯曲机、一台钢筋切断机和一台调直机。编制人审核人下载后可任意编辑 临时用电施工组织设计方案 工程名称康华丽景 4、6#楼交底项目临时用电施工组织设计四、电力负荷的计算用电设备一览表（表 1）分箱号序号设备名称技 术 数 据数 量总配电箱1#1HL50 塔吊380V30KW12电焊机380V10KW13无齿具380V2.2KW12#4电锯380V4KW15电刨380V1.5KW16移动（振捣）380 V1.5 KW13#7钢筋切断机380V5．5KW18钢筋弯曲机380V4.4KW19调直机380V5．5KW110生活照明220V0.1KW411碘钨灯220V1KW8合 计73.0KW（一）计算：1、塔 吊：KX=0.3 COSΦ=0.7 tgΦ=1.02 电动机暂载率 40%，换算到暂载率后 JC=40%的额定功率 公式：Pe=2Pe×√JC Pe=2×30×√0.4=37.9 KW Pj1=0.3×37.9KW=11.4KW Qj1= Pj1×tgΦ=11.4×1.02=11.6KVAR编制人审核人下载后可任意编辑 临时用电施工组织设计方案 工程名称康华丽景 4、6#楼交底项目临时用电施工组织设计2、钢筋切断机：KX=0.7 COSΦ=0.75 tgΦ=0.88 Pj2=0.7×5.5KW=3.85KW Qj2= Pj2× tgΦ=3.85×0.88=3.39KVAR3、钢筋弯曲机：KX=0.7 COSΦ=0.75 tgΦ=0.88 Pj3=0.7×4.4KW=3.08KW Qj3= Pj3× tgΦ=3.08×0.88=2.71KVAR4、钢筋调直机：KX=0.7 COSΦ=0.75 tgΦ=0.88 Pj4=0.7×5.5KW=3.85KW Qj4= Pj4× tgΦ=3.85×0.88=3.39K...
