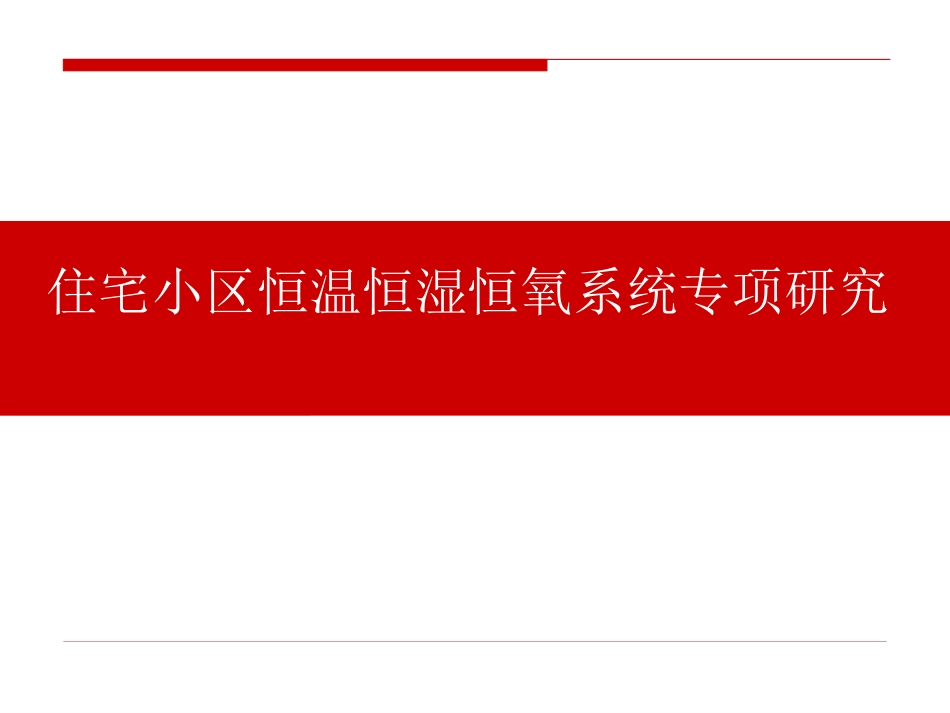

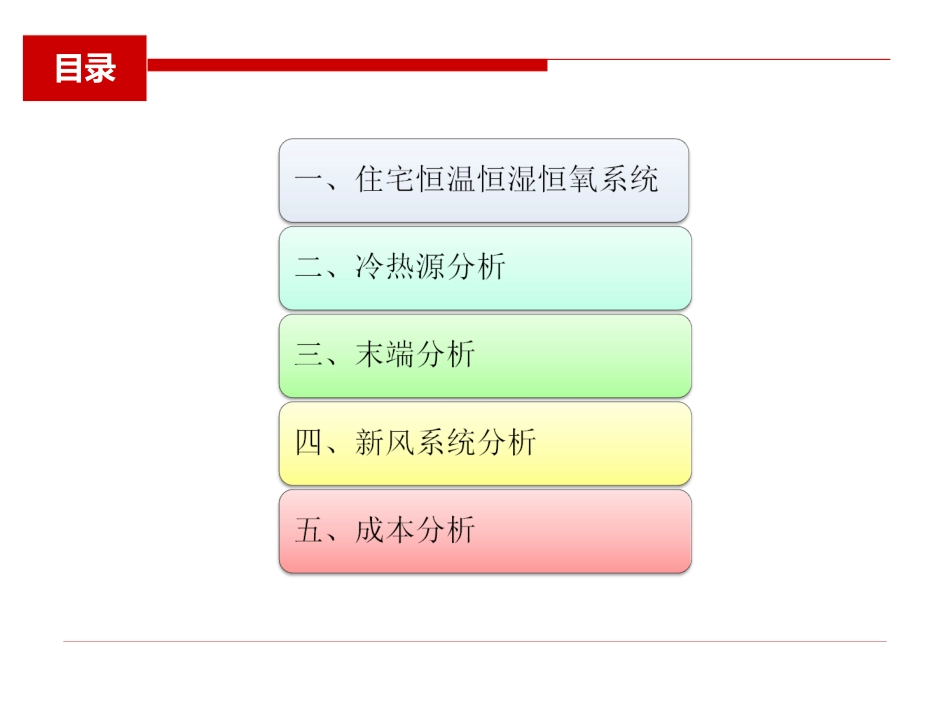

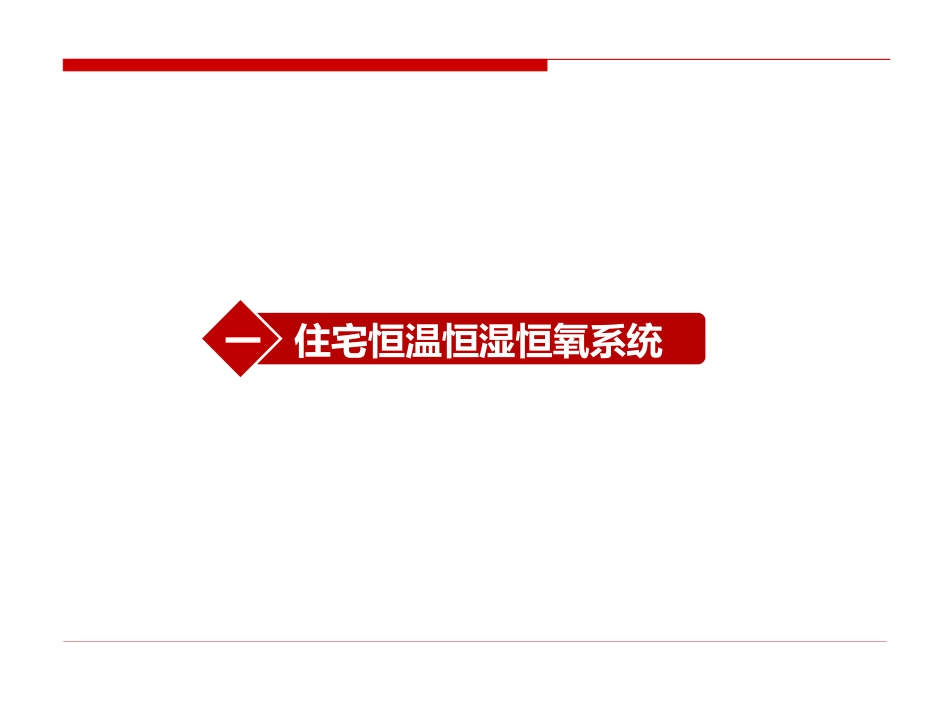

住宅小区恒温恒湿恒氧系统专项研究目录住宅恒温恒湿恒氧系统一一、住宅恒温恒湿恒氧系统PM2.5：动力学直径≤2.5微米的颗粒物(PM2.5)，可沉积在肺中，严重诱发肺炎、肺气肿、硅肺、肺癌等疾病。一、住宅恒温恒湿恒氧系统VOC:挥发性有机化合物(volatileorganiccompounds）的英文缩写。室内主要来自燃煤和天然气等燃烧产生的一氧化碳，建筑和装饰材料、家具产生的甲醛等。一、住宅恒温恒湿恒氧系统夏天厨房如蒸笼宝宝睡觉踢被子受寒冬天沐浴难脱衣老年人起床起夜寒冷温度过高或过低，会损害我们的健康。湿度高于70%时，会抑制人体正常排汗。一、住宅恒温恒湿恒氧系统夏天潮湿衣服发霉天气潮湿老人风湿性关节炎夏天皮肤发粘如桑拿空调病当湿度<30%时，蒸发加快，易夺走人体的水分，使皮肤干燥，引发咳嗽，支气管炎等疾病。一、住宅恒温恒湿恒氧系统三恒舒适住宅空调系统从空气质量、温度、湿度三方面独立控制室内环境，不仅可以高效过滤空气中PM2.5等粉尘污染，降低室内VOC浓度，为室内提供源源不断的新鲜空气，同时全天候维持室内温湿度的控制。一、住宅恒温恒湿恒氧系统主要组成部分：热源、冷源新风机组恒温恒氧、恒湿热.冷加湿.除湿冷热源分析二【1、热源——市政热源】•青岛市政热力居民收费30.4元/m2，市政供热温度70~110℃。青岛城市住宅供热配套费115元/m2。•经与青岛东亿热力公司沟通，市政热源可以按照热量计费。二、冷热源分析【2、冷热源——地源热泵系统（恒温）】•系统从土壤中埋设垂直管路，通过封闭的水循环，直接从浅层常温土壤中提取能量，辅加以少量高频位电能，实现能量的转移，供室内采暖制冷，节能环保。•冬季地热被“取出”供给室内采暖，夏季室内热能被“取出”存到地下，通过精密管道，低耗机组传输，保证每户的热能转换效果，实现室内常年恒温，在20-26℃之间最小变化。•设备主要有：地源热泵主机、水泵、真空脱气机、定压补水设备和地埋管道等。工作原理•小区可用场地面积约为65700m2,根据地库平面初步排布可按1100口地源井计，冬夏季每延米换热量暂按50W/m及75W/m估算（参考邻近项目的地源井热响应测试报告），如果按有效井深100m计算，则基本可满足59%冬季空调最大热负荷（约占75%的供暖时段），可满足56%夏季空调最大冷负荷（约占75%的供冷时段），仅采用地源热泵作为制冷和制热能源是不够的，还需在冬季增加辅助热源，如市政热力或燃气锅炉等，夏季增加辅助冷源，如冷水机组、冷却塔等。•单体住宅采用双冷源热回收新风机组提供新风及排风，户内采用毛细管网辐射系统。•地源井布置在除主楼范围外的地下车库底板下，打1100口地源热泵井，每口井深约100m，地源井打井工期约2~3月。•地库冷热源机房面积约为1000m2，单体高层住宅的地下新风机房约需100m2/栋，地下换热机房约需60m2/栋。系统分析原理图实景图二、冷热源分析【3、热源——燃气锅炉】•燃气热水锅炉以燃气（如天然气、液化石油气、城市煤气、沼气等）为燃料，通过燃烧器对水加热，实现供暖和提供生活、洗浴用热水。工作原理•燃气热水锅炉具有环保、节能、安全、全自动运行的显著特点，使用起来非常方便。•燃气锅炉需要一个烟囱伸出住宅屋面，会引起客户疑虑。分析评价二、冷热源分析【4、冷源——冷水机组+冷却塔】•冷水机组是利用壳管蒸发器使水与冷媒进行热交换，冷媒系统在吸收水中的热负荷，使水降温产生冷水后﹐通过压缩机的作用将热量带至壳管式冷凝器，由冷媒与水进行热交换﹐使水吸收热量后通过水管将热量带出外部的冷却塔散失(水冷却)•冷却塔是一种将水冷却装置，水在冷却塔中与流过的空气进行热交换、质交换，使水温下降。工作原理二、冷热源分析冷水机组冷却塔二、冷热源分析方案优点缺点成本分析1市政热源（主热源）+地源热泵（辅助热源）+冷水机组及冷却塔（冷源）1.市政热源作为主热源，客户易接受（地源热泵作为主热源，可靠度不易被客户接受，对销售不利）。2.地源热泵可作为辅助热源为过渡季供热。3.地源热泵在冬夏季提供部分冷热源1.室外冷却塔占地面积较大，有噪音。2.需要有足够的场地打地源井。1.初投资较高（约340元/m2）2.运行费用最低。2地源热泵（主冷热...
