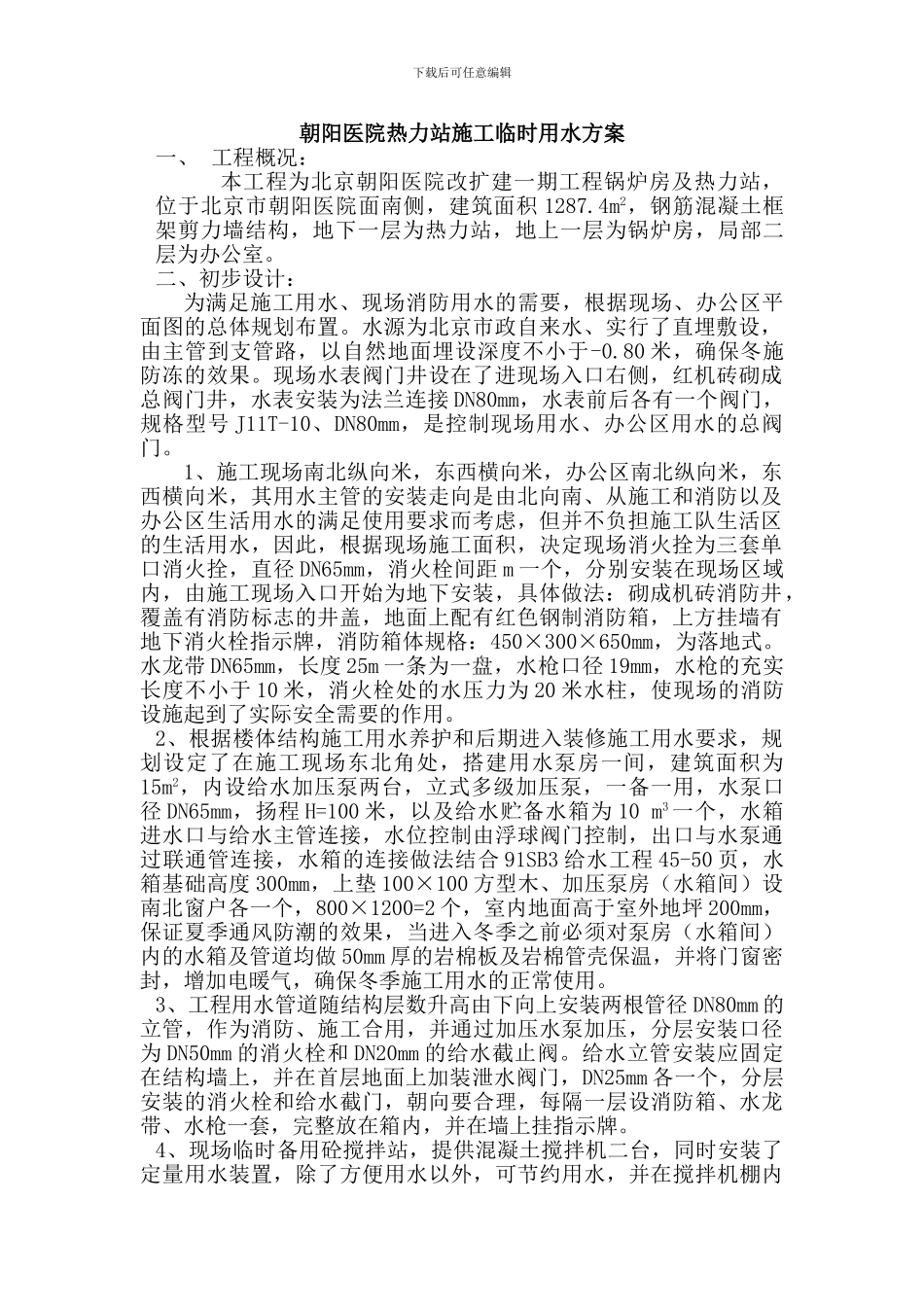

下载后可任意编辑朝阳医院热力站施工临时用水方案一、 工程概况：本工程为北京朝阳医院改扩建一期工程锅炉房及热力站，位于北京市朝阳医院面南侧，建筑面积 1287.4m2，钢筋混凝土框架剪力墙结构，地下一层为热力站，地上一层为锅炉房，局部二层为办公室。二、初步设计：为满足施工用水、现场消防用水的需要，根据现场、办公区平面图的总体规划布置。水源为北京市政自来水、实行了直埋敷设，由主管到支管路，以自然地面埋设深度不小于-0.80 米，确保冬施防冻的效果。现场水表阀门井设在了进现场入口右侧，红机砖砌成总阀门井，水表安装为法兰连接 DN80mm，水表前后各有一个阀门，规格型号 J11T-10、DN80mm，是控制现场用水、办公区用水的总阀门。1、施工现场南北纵向米，东西横向米，办公区南北纵向米，东西横向米，其用水主管的安装走向是由北向南、从施工和消防以及办公区生活用水的满足使用要求而考虑，但并不负担施工队生活区的生活用水，因此，根据现场施工面积，决定现场消火拴为三套单口消火拴，直径 DN65mm，消火栓间距 m 一个，分别安装在现场区域内，由施工现场入口开始为地下安装，具体做法：砌成机砖消防井，覆盖有消防标志的井盖，地面上配有红色钢制消防箱，上方挂墙有地下消火栓指示牌，消防箱体规格：450×300×650mm，为落地式。水龙带 DN65mm，长度 25m 一条为一盘，水枪口径 19mm，水枪的充实长度不小于 10 米，消火栓处的水压力为 20 米水柱，使现场的消防设施起到了实际安全需要的作用。2、根据楼体结构施工用水养护和后期进入装修施工用水要求，规划设定了在施工现场东北角处，搭建用水泵房一间，建筑面积为15m2，内设给水加压泵两台，立式多级加压泵，一备一用，水泵口径 DN65mm，扬程 H=100 米，以及给水贮备水箱为 10 m3 一个，水箱进水口与给水主管连接，水位控制由浮球阀门控制，出口与水泵通过联通管连接，水箱的连接做法结合 91SB3 给水工程 45-50 页，水箱基础高度 300mm，上垫 100×100 方型木、加压泵房（水箱间）设南北窗户各一个，800×1200=2 个，室内地面高于室外地坪 200mm，保证夏季通风防潮的效果，当进入冬季之前必须对泵房（水箱间）内的水箱及管道均做 50mm 厚的岩棉板及岩棉管壳保温，并将门窗密封，增加电暖气，确保冬季施工用水的正常使用。3、工程用水管道随结构层数升高由下向上安装两根管径 DN80mm 的立管，作为消防、施工合用，并通过加压水泵加压，分层安装...
