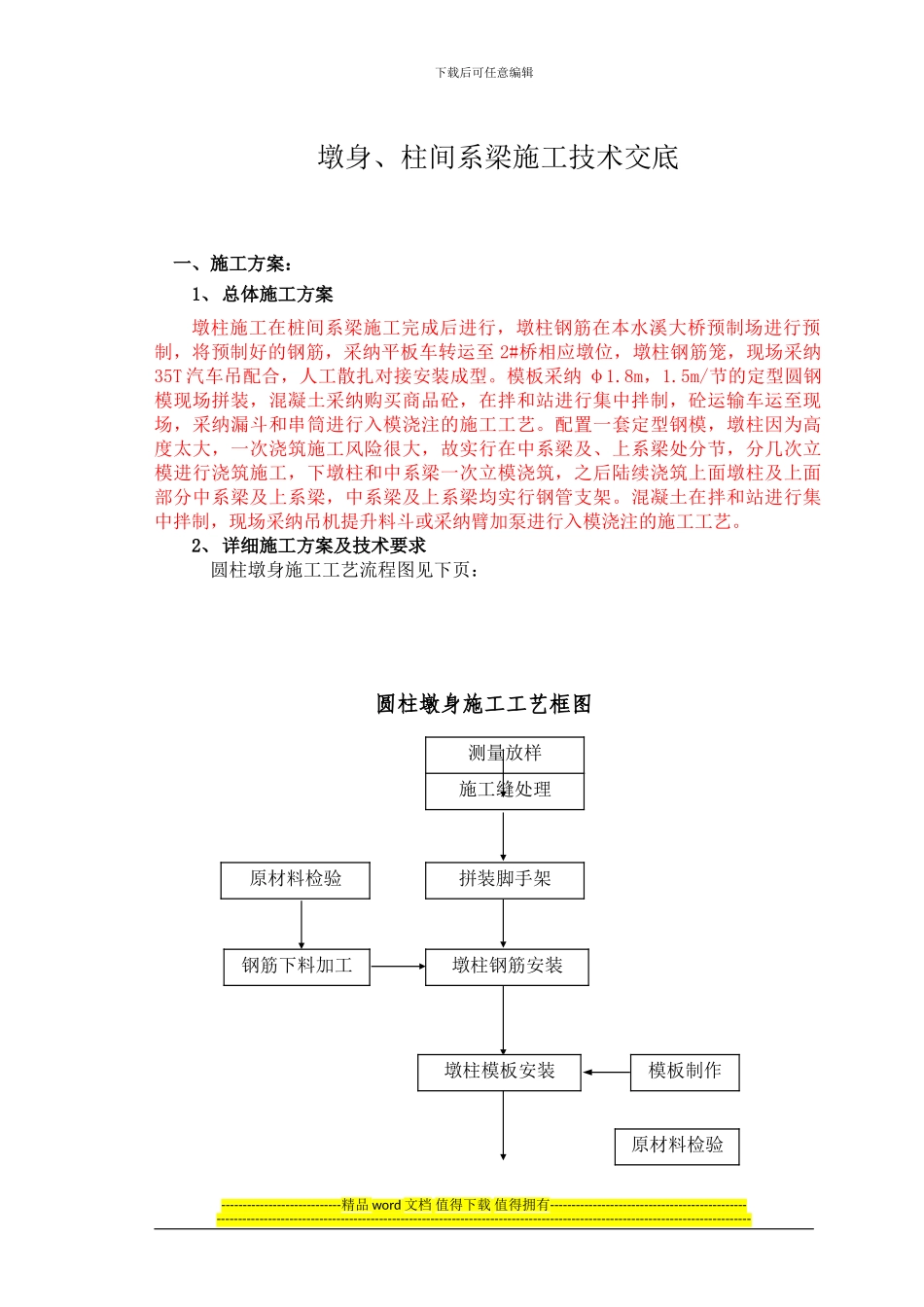

下载后可任意编辑墩身、柱间系梁施工技术交底一、施工方案：1、总体施工方案墩柱施工在桩间系梁施工完成后进行，墩柱钢筋在本水溪大桥预制场进行预制，将预制好的钢筋，采纳平板车转运至 2#桥相应墩位，墩柱钢筋笼，现场采纳35T 汽车吊配合，人工散扎对接安装成型。模板采纳 φ1.8m，1.5m/节的定型圆钢模现场拼装，混凝土采纳购买商品砼，在拌和站进行集中拌制，砼运输车运至现场，采纳漏斗和串筒进行入模浇注的施工工艺。配置一套定型钢模，墩柱因为高度太大，一次浇筑施工风险很大，故实行在中系梁及、上系梁处分节，分几次立模进行浇筑施工，下墩柱和中系梁一次立模浇筑，之后陆续浇筑上面墩柱及上面部分中系梁及上系梁，中系梁及上系梁均实行钢管支架。混凝土在拌和站进行集中拌制，现场采纳吊机提升料斗或采纳臂加泵进行入模浇注的施工工艺。2、详细施工方案及技术要求圆柱墩身施工工艺流程图见下页：圆柱墩身施工工艺框图----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------施工缝处理拼装脚手架墩柱钢筋安装钢筋下料加工墩柱模板安装模板制作原材料检验原材料检验测量放样下载后可任意编辑（1） 地基处理：为了有效消除支架的非弹性变形，支架基础应先用重锤夯实两遍（要求在60KPa 的静载作用下两周内的地基沉降不超过 1cm），地基压实后，沿墩身周围铺设 5 cm 碎石垫层，之上铺设 15cmC20 砼，铺设宽度单侧为 2.0 米，以保证支架底角平稳，并防止支架下沉。（2）支架拼装：柱间系梁（中系梁、上系梁）采纳钢管支架进行施工，与墩柱一起浇注混凝土。本支架采纳钢管支架，其结构形式如下：纵向立杆间距为 60cm，横向立杆间距按 70cm 左右，间距布置在高度方向每间隔 1.2m 设置一排，纵、横向联接脚手钢管，使所有立杆联成整体，为确保支架的整体稳定性，在每三排横向立杆和每三排横向立杆各设置一道剪刀撑。在地基处理好后，根据施工图纸进行放线，便可进行支架搭设。立杆上口安装可调顶托，可调顶托是用来调整支架标高和方便拆除模板，本支架使用的可调顶托可调范围为 20cm 左右。支架安装好后，在可调顶托上铺设 8×10cm 的木方按 30cm 间距布置。（3）圆柱墩身施工操作平台搭设：为满足墩身钢筋及模板安装，保证...
