机房空调新风及消防排烟系统VIP免费

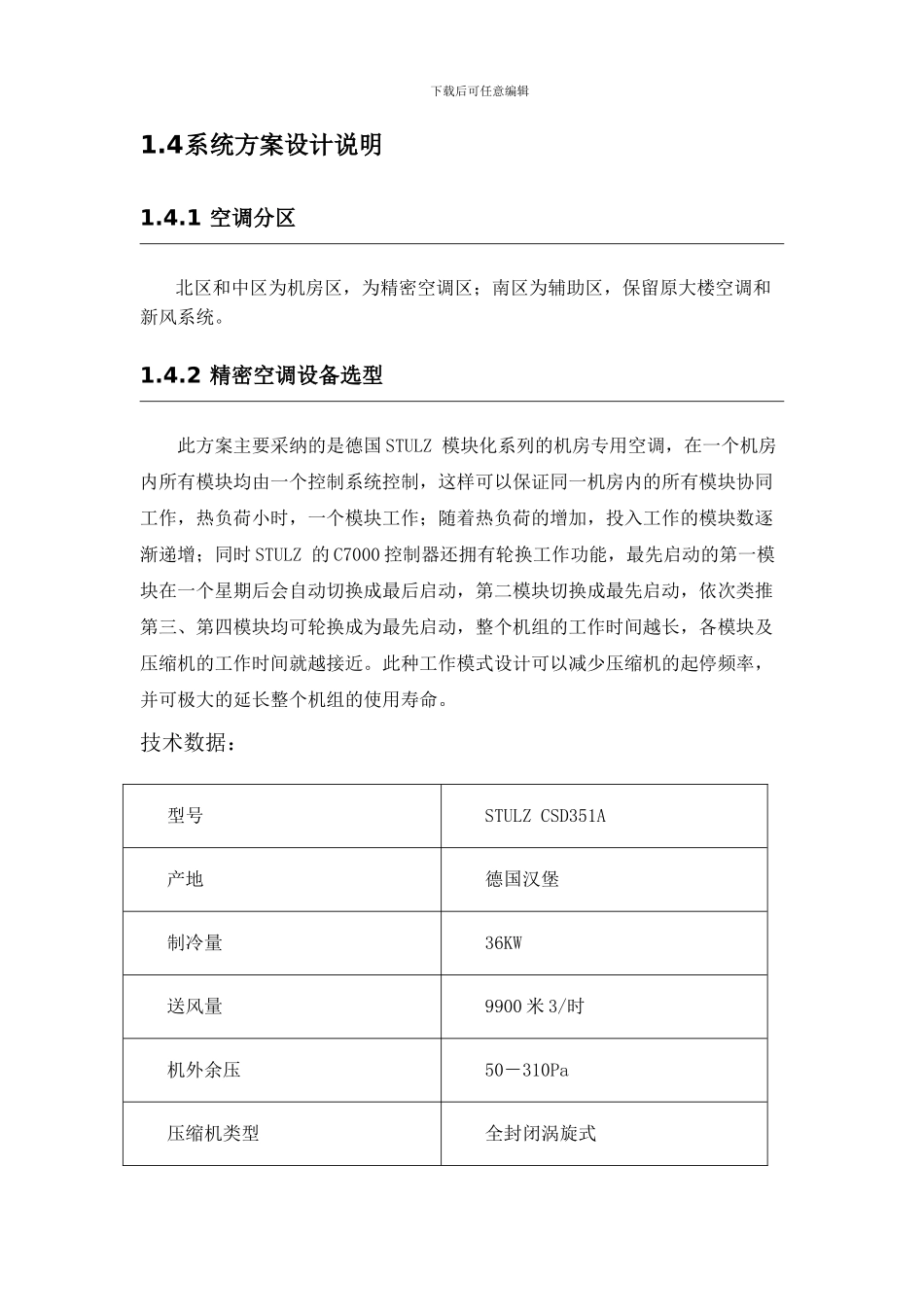

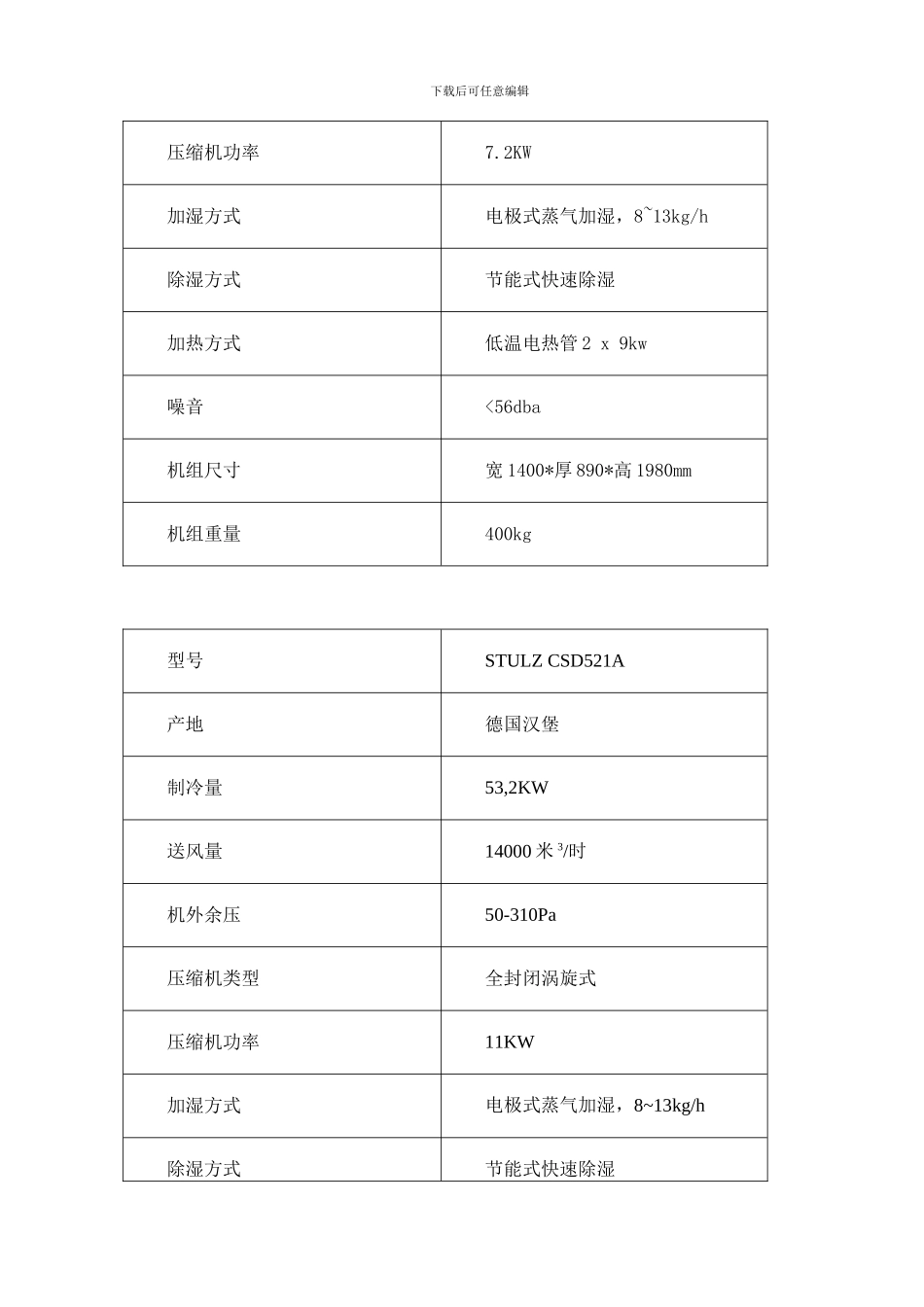

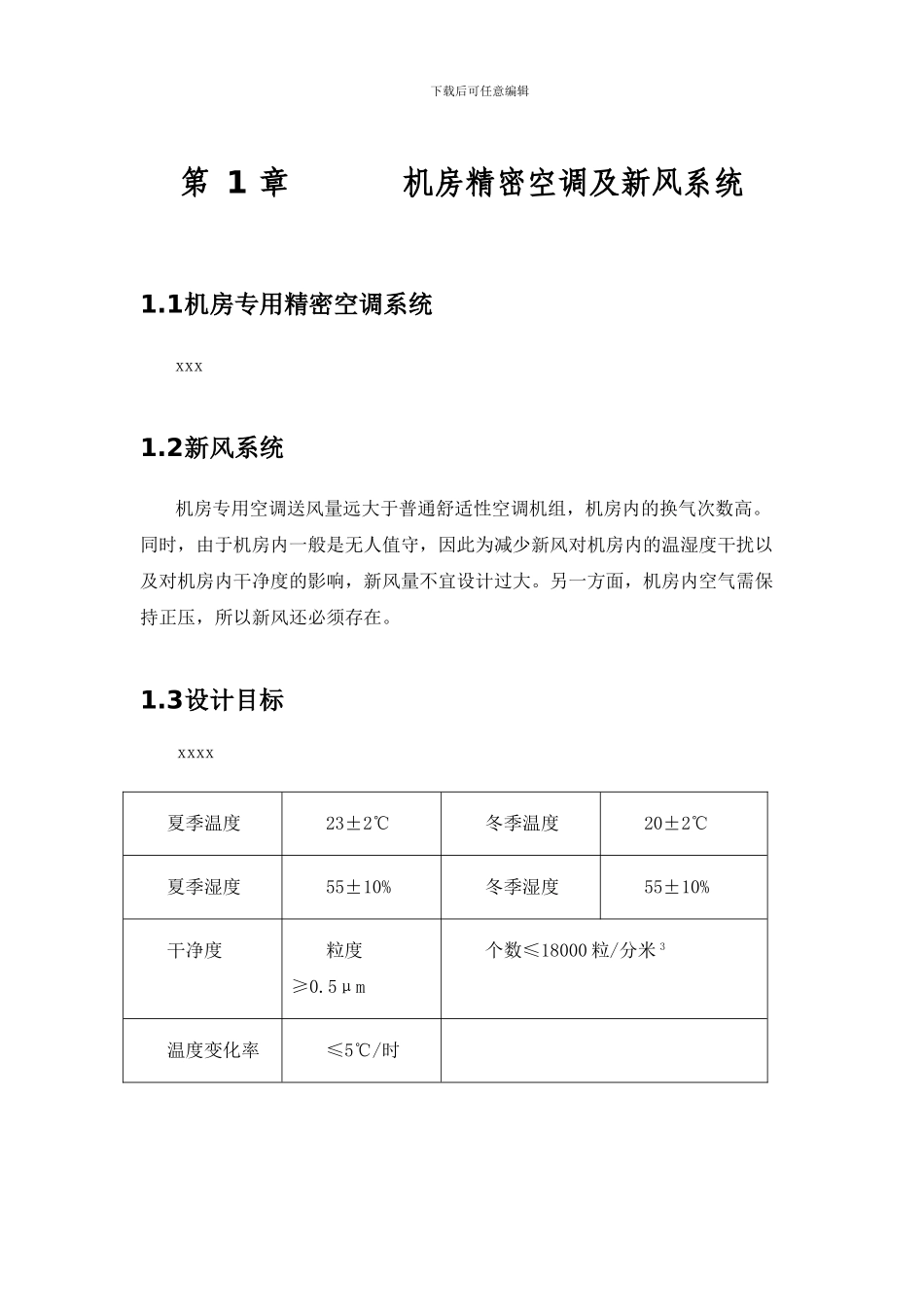

下载后可任意编辑第 1 章机房精密空调及新风系统1.1机房专用精密空调系统xxx1.2新风系统机房专用空调送风量远大于普通舒适性空调机组，机房内的换气次数高。同时，由于机房内一般是无人值守，因此为减少新风对机房内的温湿度干扰以及对机房内干净度的影响，新风量不宜设计过大。另一方面，机房内空气需保持正压，所以新风还必须存在。1.3设计目标xxxx夏季温度23±2℃冬季温度20±2℃夏季湿度55±10%冬季湿度55±10%干净度粒度≥0.5μm个数≤18000 粒/分米 3温度变化率≤5℃/时下载后可任意编辑1.4系统方案设计说明1.4.1 空调分区北区和中区为机房区，为精密空调区；南区为辅助区，保留原大楼空调和新风系统。1.4.2 精密空调设备选型此方案主要采纳的是德国 STULZ 模块化系列的机房专用空调，在一个机房内所有模块均由一个控制系统控制，这样可以保证同一机房内的所有模块协同工作，热负荷小时，一个模块工作；随着热负荷的增加，投入工作的模块数逐渐递增；同时 STULZ 的 C7000 控制器还拥有轮换工作功能，最先启动的第一模块在一个星期后会自动切换成最后启动，第二模块切换成最先启动，依次类推第三、第四模块均可轮换成为最先启动，整个机组的工作时间越长，各模块及压缩机的工作时间就越接近。此种工作模式设计可以减少压缩机的起停频率，并可极大的延长整个机组的使用寿命。技术数据：型号STULZ CSD351A产地德国汉堡制冷量36KW 送风量9900 米 3/时机外余压50－310Pa压缩机类型全封闭涡旋式下载后可任意编辑压缩机功率7.2KW加湿方式电极式蒸气加湿，8~13kg/h除湿方式节能式快速除湿加热方式低温电热管 2 x 9kw噪音<56dba机组尺寸宽 1400*厚 890*高 1980mm机组重量400kg 型号STULZ CSD521A产地德国汉堡制冷量53,2KW送风量14000 米 3/时机外余压50-310Pa压缩机类型全封闭涡旋式压缩机功率11KW加湿方式电极式蒸气加湿，8~13kg/h除湿方式节能式快速除湿下载后可任意编辑加热方式低温电热管 2 x 9kw噪音<56dba机组尺寸宽 1750*厚 890*高 1980mm1.4.3 精密空调冷量核算机房制冷量的确定：由于现在对于将来的设备使用情况还不清楚，根据一般机房的热负荷经验，对多层建筑取 250～400kcal/m2·h。根据以上情况和以往对于同级别的机房的经验，相对装机密度高，而面积又不是很大，同时又要为网络的扩容留有一定的余量，因此建议选择350kcal/m2·h,约 400W/m2分区房间面积单位冷量总冷量W/m2W/m21北区机房5604652242...
