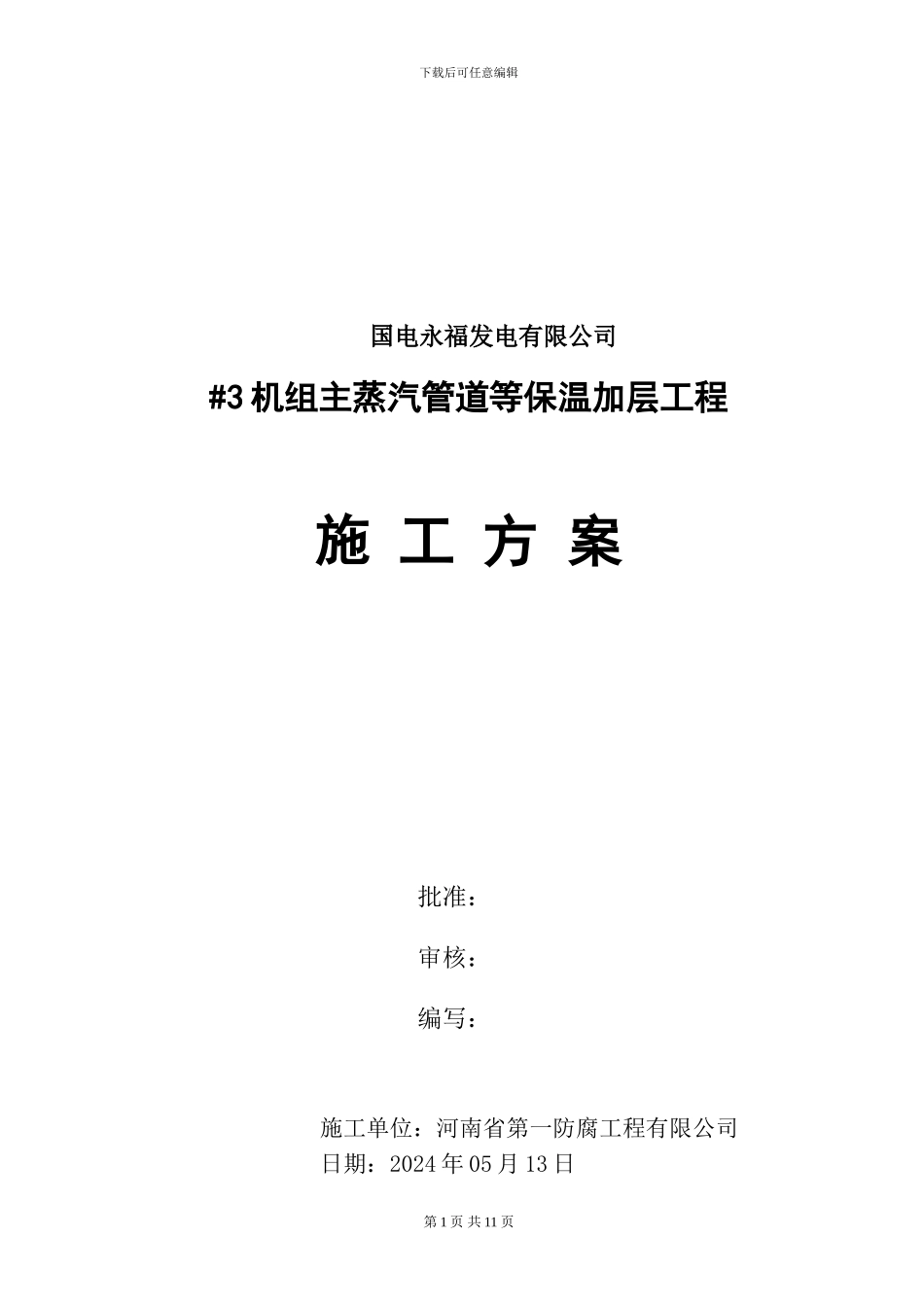

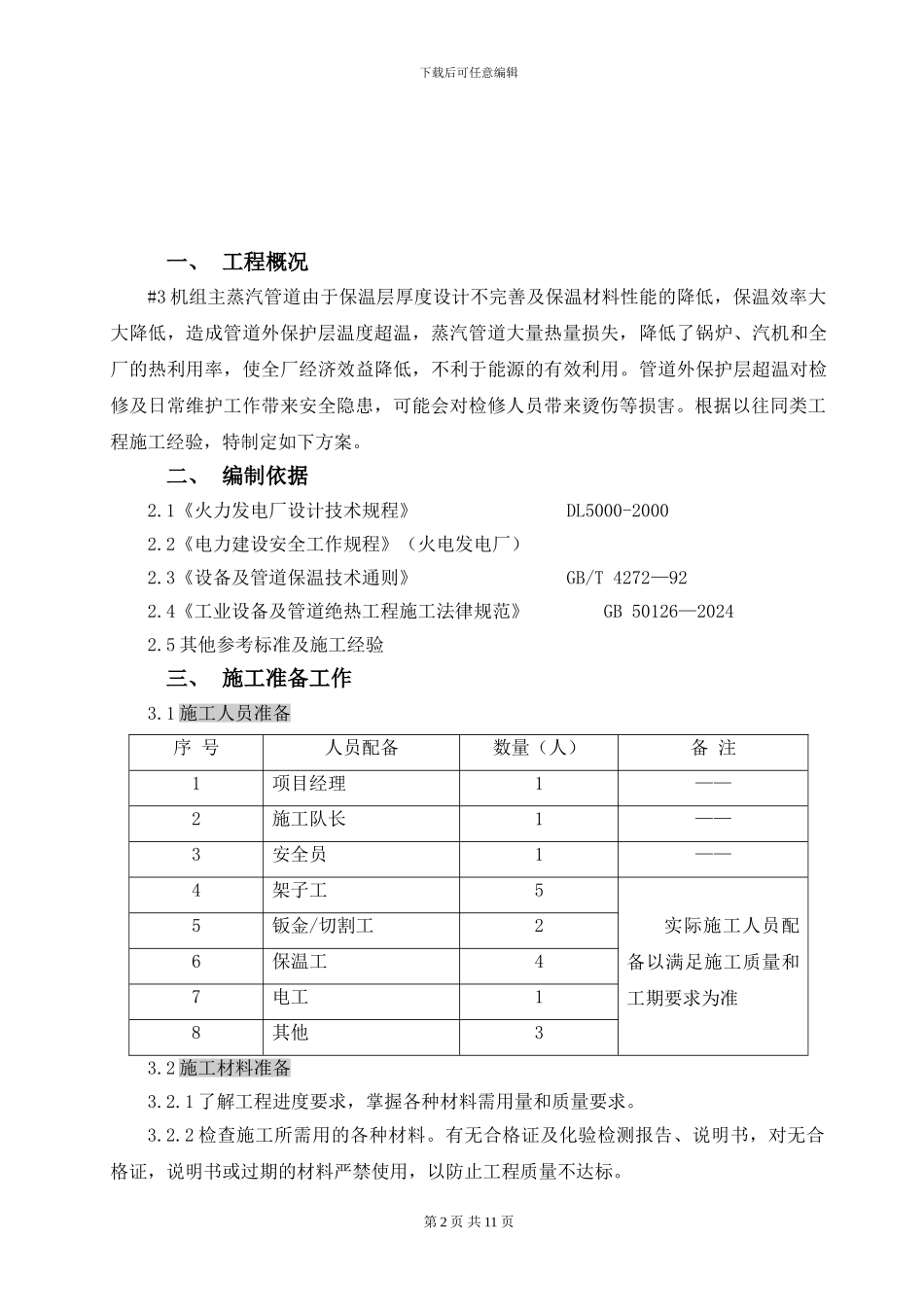

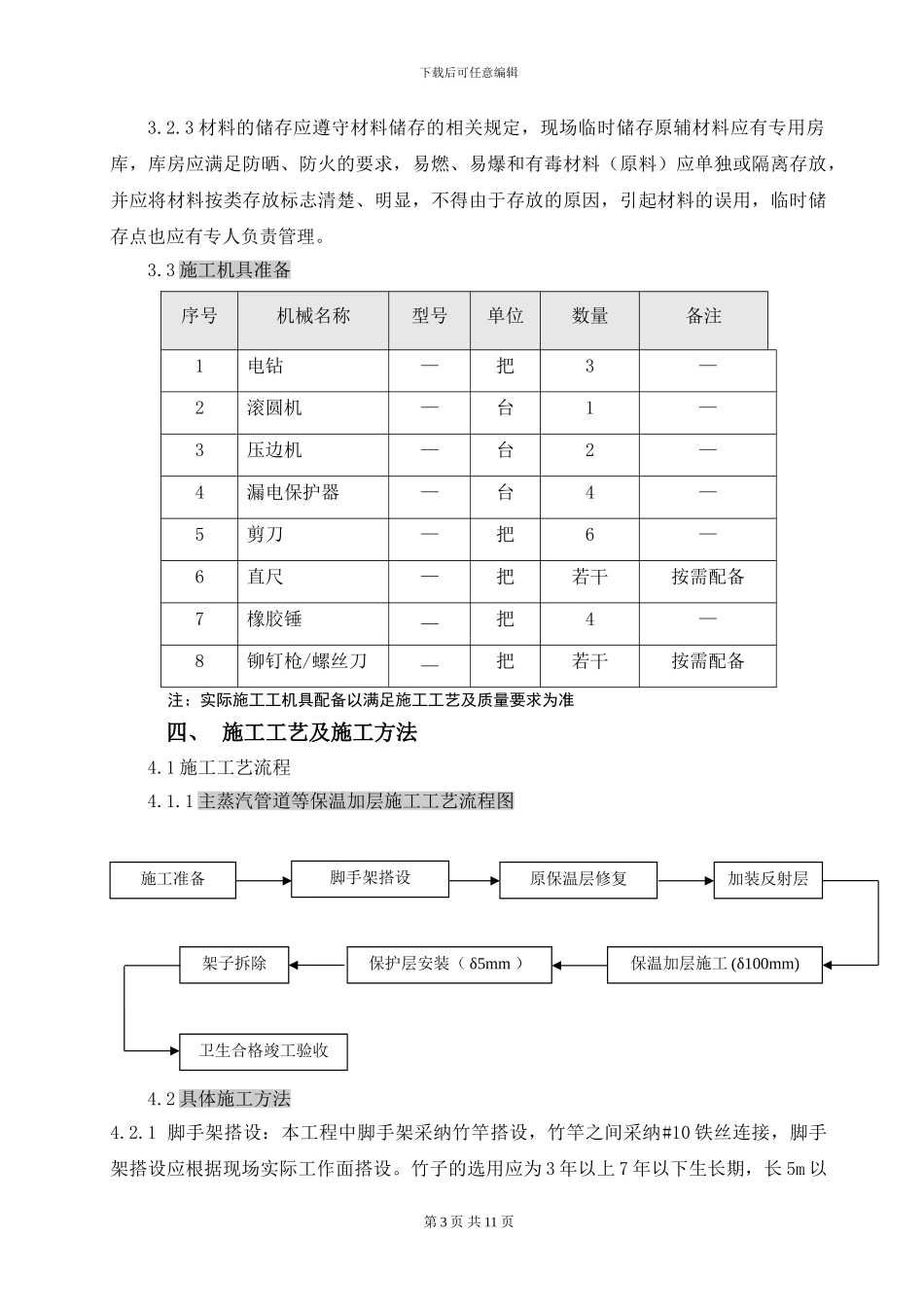

下载后可任意编辑国电永福发电有限公司#3 机组主蒸汽管道等保温加层工程施 工 方 案批准：审核：编写：施工单位：河南省第一防腐工程有限公司日期：2024 年 05 月 13 日第 1 页 共 11 页下载后可任意编辑一、 工程概况#3 机组主蒸汽管道由于保温层厚度设计不完善及保温材料性能的降低，保温效率大大降低，造成管道外保护层温度超温，蒸汽管道大量热量损失，降低了锅炉、汽机和全厂的热利用率，使全厂经济效益降低，不利于能源的有效利用。管道外保护层超温对检修及日常维护工作带来安全隐患，可能会对检修人员带来烫伤等损害。根据以往同类工程施工经验，特制定如下方案。二、 编制依据2.1《火力发电厂设计技术规程》 DL5000-20002.2《电力建设安全工作规程》（火电发电厂）2.3《设备及管道保温技术通则》 GB/T 4272—92 2.4《工业设备及管道绝热工程施工法律规范》 GB 50126—2024 2.5 其他参考标准及施工经验三、 施工准备工作3.1 施工人员准备序 号人员配备数量（人）备 注1项目经理1——2施工队长1——3安全员1——4架子工5实际施工人员配备以满足施工质量和工期要求为准5钣金/切割工26保温工47电工18其他33.2 施工材料准备3.2.1 了解工程进度要求，掌握各种材料需用量和质量要求。3.2.2 检查施工所需用的各种材料。有无合格证及化验检测报告、说明书，对无合格证，说明书或过期的材料严禁使用，以防止工程质量不达标。第 2 页 共 11 页施工准备脚手架搭设原保温层修复加装反射层保温加层施工 (δ100mm)保护层安装（ δ5mm ）架子拆除卫生合格竣工验收下载后可任意编辑3.2.3 材料的储存应遵守材料储存的相关规定，现场临时储存原辅材料应有专用房库，库房应满足防晒、防火的要求，易燃、易爆和有毒材料（原料）应单独或隔离存放，并应将材料按类存放标志清楚、明显，不得由于存放的原因，引起材料的误用，临时储存点也应有专人负责管理。3.3 施工机具准备序号机械名称型号单位数量备注1电钻—把3—2滚圆机—台1—3压边机—台2—4漏电保护器—台4—5剪刀—把6—6直尺—把若干按需配备7橡胶锤—把4—8铆钉枪/螺丝刀—把若干按需配备注：实际施工工机具配备以满足施工工艺及质量要求为准四、 施工工艺及施工方法4.1 施工工艺流程 4.1.1 主蒸汽管道等保温加层施工工艺流程图 4.2 具体施工方法4.2.1 脚手架搭设：本工程中脚手架采纳竹竿搭设，竹竿之间采纳#10 铁丝连接，脚手架搭设应根据现场实...
