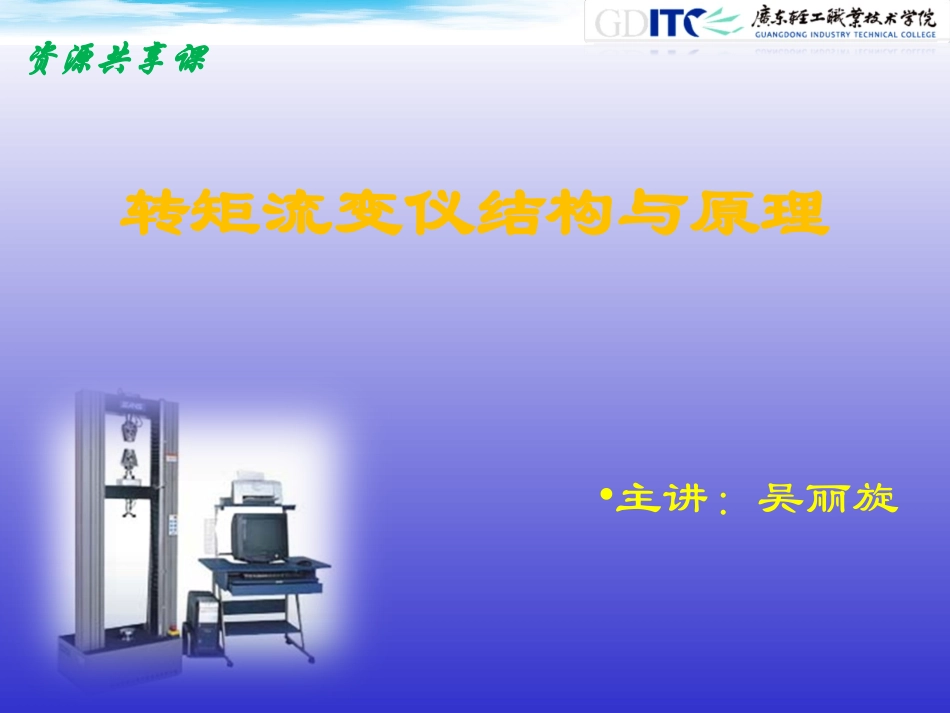

资源共享课程塑料测试技术主讲教师:谭寿再吴丽旋周延辉杨崇岭资源共享课转矩流变仪结构与原理•主讲：吴丽旋塑料测试技术资源共享课3挤出成型注射成型吹膜常用塑料原料根据塑料原料根据塑料原料哪些性能指标哪些性能指标来调试成型加工工艺参数来调试成型加工工艺参数塑料测试技术资源共享课转矩流变仪结构、原理、使用板材的热稳定性能怎样？PET瓶原料粘度是多少？塑料测试技术资源共享课转矩流变仪结构、原理、使用转矩流变仪结构转矩流变仪的组成转矩流变仪工作原理转矩流变仪的使用塑料测试技术资源共享课聚合物在复杂加工条件下的性质统称。转矩流变仪可配备不同形式的螺杆挤出机、密炼机提供了更接近于实际加工的动态测量方法，可以在类似实际加工的情况下，连续、准确可靠地对材料的加工性能进行测定，以适应各种类型材料的测试研究。一、转矩流变仪结构一、转矩流变仪结构一、转矩流变仪结构一、转矩流变仪结构转矩流变仪的结构软件主要用于测量控制和测量数据储存、分析与结果输出等硬件主机辅机配件控制系统测量驱动系统用于设备的校正、试验参数的设置、数据的采集、显示和处理、发出对辅机的参数控制信号用于测量温度、压力、转速和转矩信号，随时把信息传给主机，并为辅机提供电源和马达驱动。包括密炼机、单螺杆挤出机、双螺杆挤出机、吹膜机、压延挤带机、电缆包履装置和造粒机等。包括转子、螺杆、模头、漏斗、加料器、传感器和电子天平、清洗工具等。塑料测试技术资源共享课一、转矩流变仪结构一、转矩流变仪结构塑料测试技术资源共享课二、转矩流变仪的组成二、转矩流变仪的组成（1）密闭式混合器密炼机两个转子平行排列并相隔一段距离，转子作用圈刚好相互切合。两个转子逆向转动，通过左转子顺时针转动，右转子逆时针转动。一般要求转子的转速可在0~250r/min范围内无级调节，转速比通常为3：2。为适应不同物料的要求，备有形状和大小不同的多种型式的转子。1273945687塑料测试技术资源共享课转子类型图像适用材料Roller转子适于热塑性塑料、热固性塑料的混合，可测试材料的粘性、交联反应和剪切/热应力Cam转子中等剪切范围内对热塑性塑料和橡胶进行混合与测试Banbury转子用于天然橡胶、合成橡胶及混炼胶的混合与测试。Sigma转子低剪切范围内对粉料进行混合，可测试其混入性能。Delta转子热固性材料的混合与交联，使用540型锥形密炼腔。塑料测试技术资源共享课二、转矩流变仪的组成二、转矩流变仪的组成（2）螺杆挤出机转矩流变仪可配备不同形式的螺杆挤出机，以适应各种类型材料的测试研究。在混炼的挤出过程中，物料作用在螺杆上的反扭矩由转矩测力计测量，反映出物料熔融、塑化及内部结构变化的情形。通过测量扭矩、温度及观察挤出物的外观，直观地了解螺杆转速、各区段温度分布对物料挤出性能的影响，优化物料的挤出工艺条件。塑料测试技术资源共享课二、转矩流变仪的组成二、转矩流变仪的组成单螺杆挤出机每次实验用料约300~500g，挤出机筒和机头用电热器加热，温度可以精准控制和测量还可以配备不同类型的挤出口模。主要有圆形口模，用于挤棒状物；矩形口模，用于挤带状物；扁平口模，用于挤片状物；狭缝毛细管口模，用于测量物料黏度等。塑料测试技术资源共享课三、转矩流变仪工作原理三、转矩流变仪工作原理•物料被加到混炼室中，物料受到压料杆的压力、两个转子所施加的作用力，使物料在转子与室壁间进行混炼剪切，物料对转子凸棱施加反阻力，这种反阻力与样品粘度成正比，借助于转子上的反作用转矩来测定这种阻力。其转矩值的大小反应了物料黏度的大小。通过测定转矩及其随时间、温度等变化关系，来表证物料粘度、热稳定时间以及塑化、化学交联、降解作用。塑料测试技术资源共享课四、四、转矩流变仪的使用转矩流变仪的使用•1.测试条件•试样要求：原料应按工艺要求及规定进行与处理，不能含有强腐蚀、强磨损组分，材质和粒度均匀，料径小于3.2mm。•测试参数：根据塑料材料性质、实验的目的选定。加料量温度转速时间塑料测试技术资源共享课四、四、转矩流变仪的使用转矩流变仪的使用•1.测试条件•测试参数：（1）加料量...
