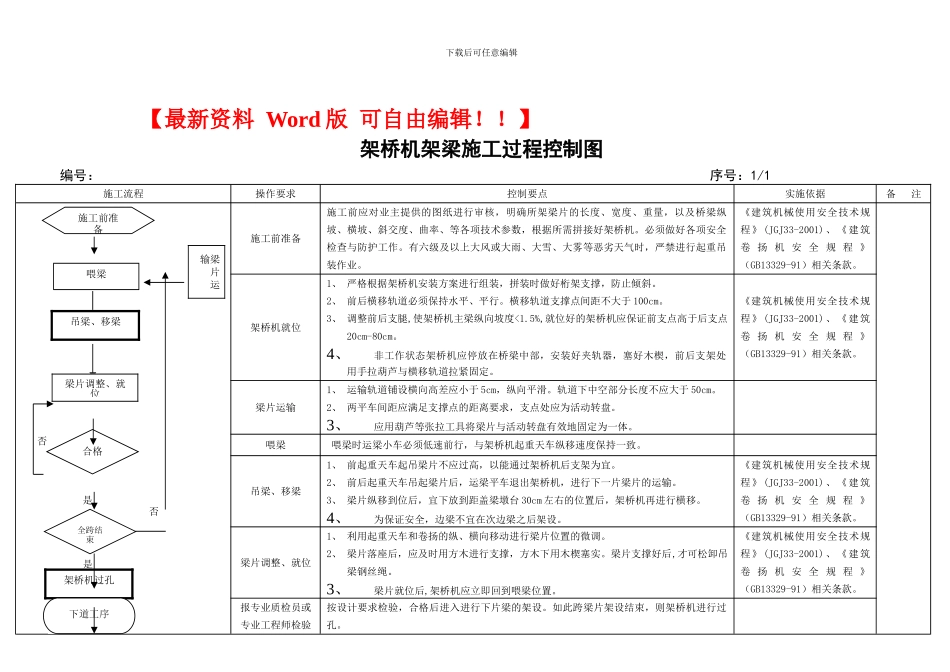

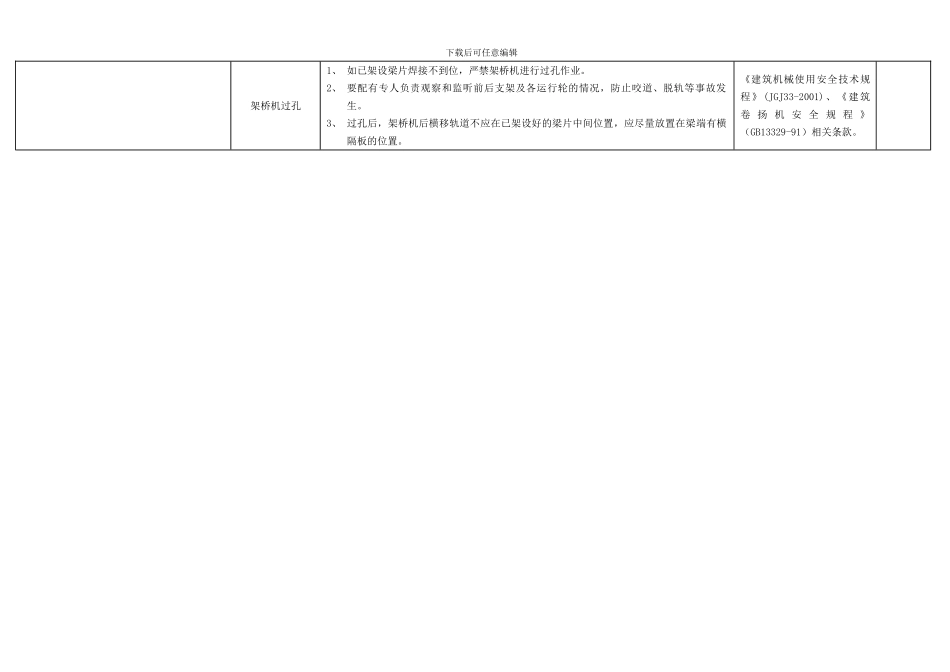

下载后可任意编辑 精品 word 文档可以编辑（本页是封面）下载后可任意编辑架桥机架梁施工过程控制图编号： 序号：1/1施工流程操作要求控制要点实施依据备 注 否 否 是施工前准备施工前应对业主提供的图纸进行审核，明确所架梁片的长度、宽度、重量，以及桥梁纵坡、横坡、斜交度、曲率、等各项技术参数，根据所需拼接好架桥机。必须做好各项安全检查与防护工作。有六级及以上大风或大雨、大雪、大雾等恶劣天气时，严禁进行起重吊装作业。《建筑机械使用安全技术规程》(JGJ33-2001)、《建筑卷 扬 机 安 全 规 程 》（GB13329-91）相关条款。架桥机就位1、 严格根据架桥机安装方案进行组装，拼装时做好桁架支撑，防止倾斜。2、 前后横移轨道必须保持水平、平行。横移轨道支撑点间距不大于 100cm。3、 调整前后支腿,使架桥机主梁纵向坡度<1.5%,就位好的架桥机应保证前支点高于后支点20cm-80cm。4、非工作状态架桥机应停放在桥梁中部，安装好夹轨器，塞好木楔，前后支架处用手拉葫芦与横移轨道拉紧固定。《建筑机械使用安全技术规程》(JGJ33-2001)、《建筑卷 扬 机 安 全 规 程 》（GB13329-91）相关条款。梁片运输1、 运输轨道铺设横向高差应小于 5cm，纵向平滑。轨道下中空部分长度不应大于 50cm。2、 两平车间距应满足支撑点的距离要求，支点处应为活动转盘。3、应用葫芦等张拉工具将梁片与活动转盘有效地固定为一体。喂梁 喂梁时运梁小车必须低速前行，与架桥机起重天车纵移速度保持一致。吊梁、移梁1、 前起重天车起吊梁片不应过高，以能通过架桥机后支架为宜。2、 前后起重天车吊起梁片后，运梁平车退出架桥机，进行下一片梁片的运输。3、 梁片纵移到位后，宜下放到距盖梁墩台 30cm 左右的位置后，架桥机再进行横移。4、为保证安全，边梁不宜在次边梁之后架设。《建筑机械使用安全技术规程》(JGJ33-2001)、《建筑卷 扬 机 安 全 规 程 》（GB13329-91）相关条款。梁片调整、就位1、 利用起重天车和卷扬的纵、横向移动进行梁片位置的微调。2、 梁片落座后，应及时用方木进行支撑，方木下用木楔塞实。梁片支撑好后,才可松卸吊梁钢丝绳。3、梁片就位后,架桥机应立即回到喂梁位置。《建筑机械使用安全技术规程》(JGJ33-2001)、《建筑卷 扬 机 安 全 规 程 》（GB13329-91）相关条款。报专业质检员或专业工程师检验按设计要求检验，合格后进入进行下片梁的架设。如此跨梁片架设结束，则架桥机进行...
