架线施工作业指导书精华版VIP免费

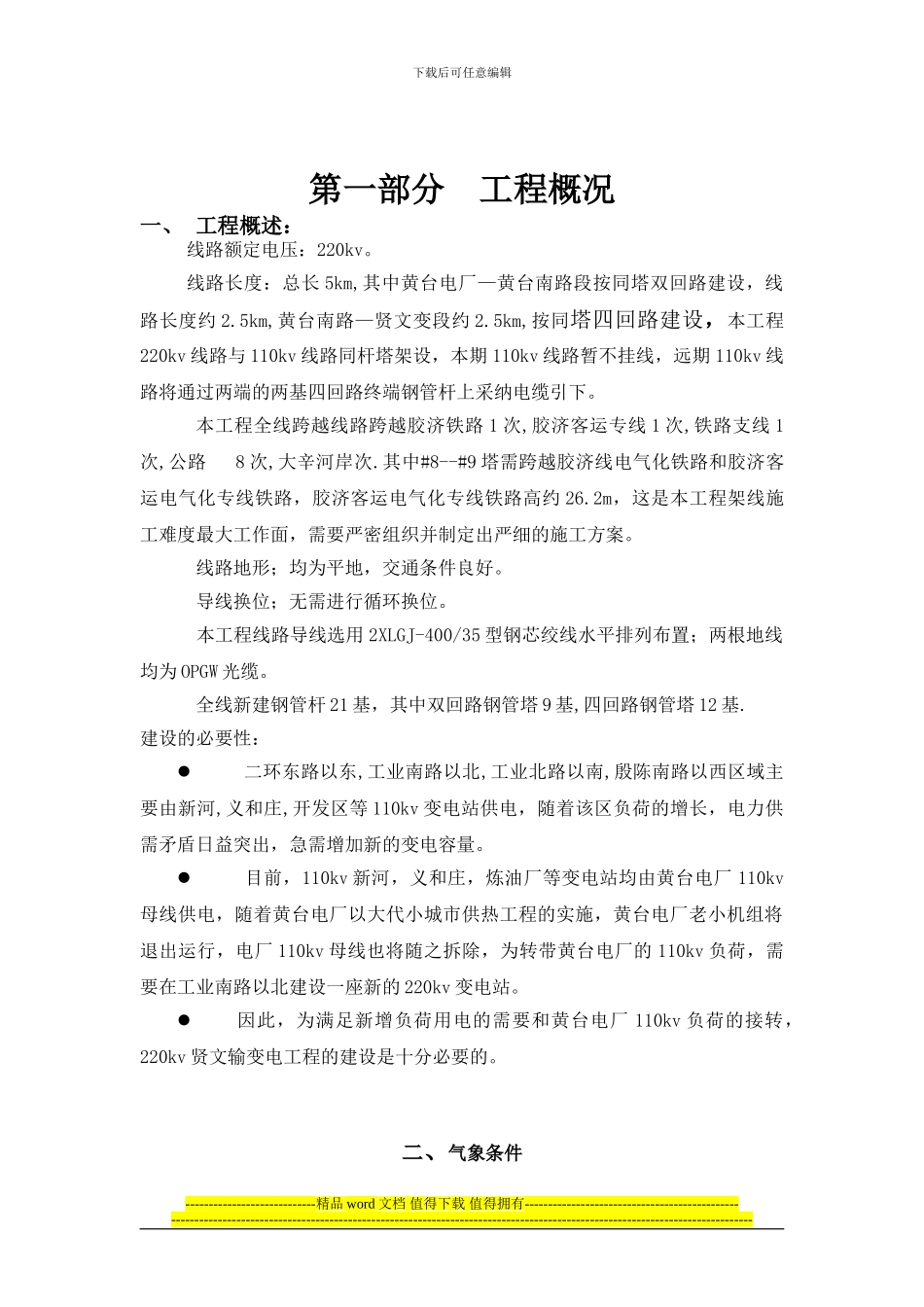

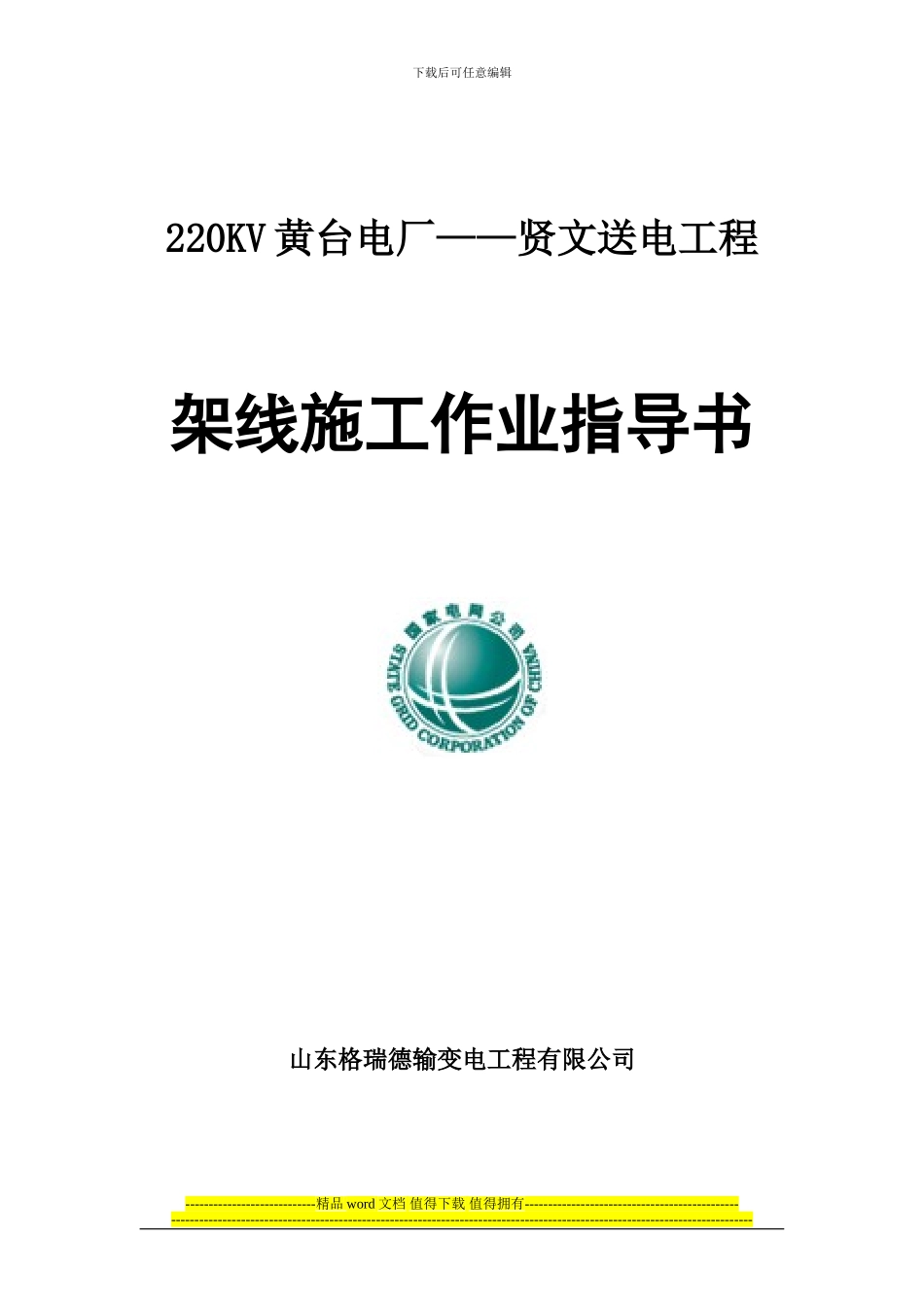

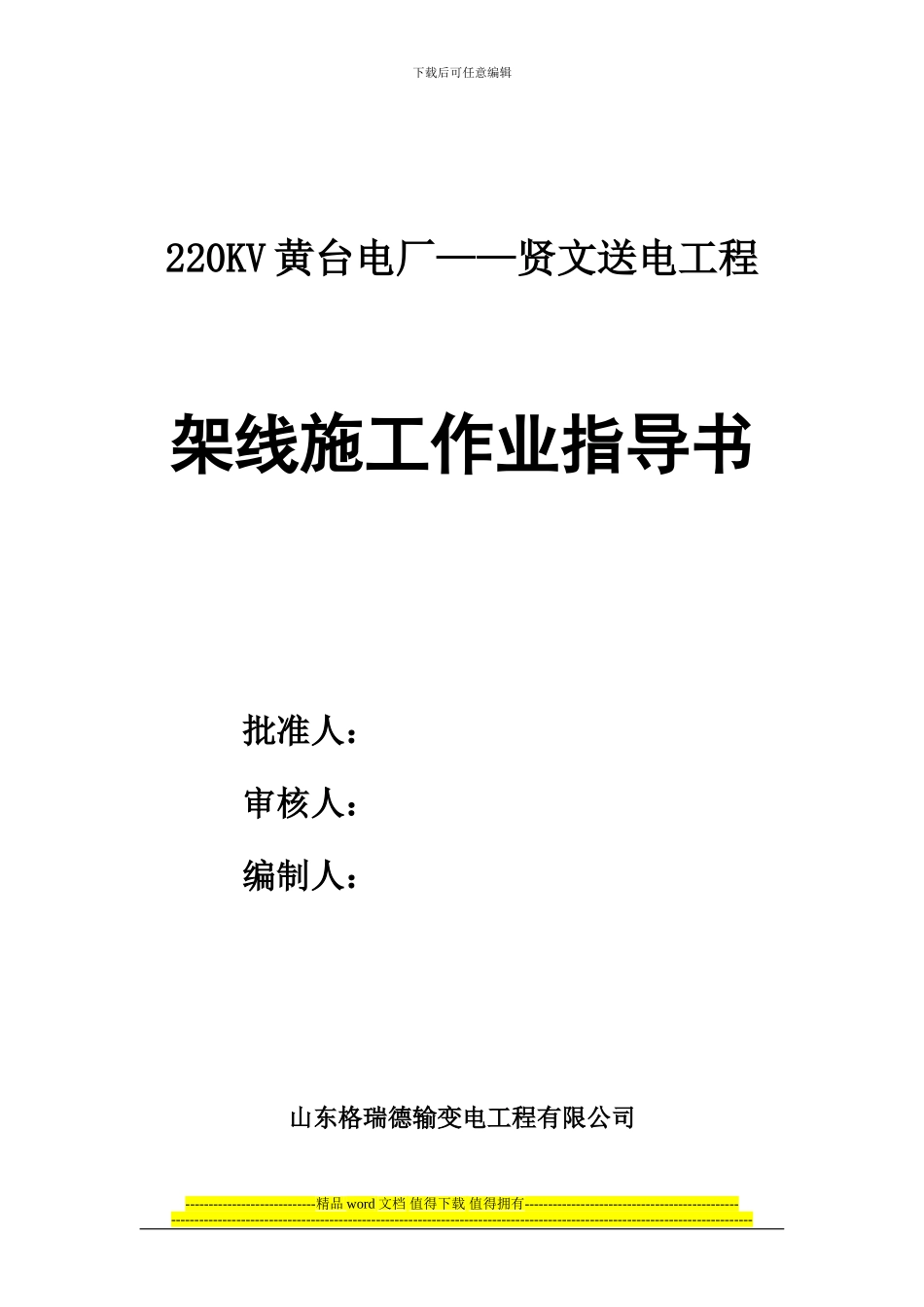

下载后可任意编辑220KV 黄台电厂——贤文送电工程架线施工作业指导书山东格瑞德输变电工程有限公司 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑220KV 黄台电厂——贤文送电工程架线施工作业指导书 批准人： 审核人： 编制人：山东格瑞德输变电工程有限公司----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑第一部分 工程概况一、 工程概述：线路额定电压：220kv。线路长度：总长 5km,其中黄台电厂—黄台南路段按同塔双回路建设，线路长度约 2.5km,黄台南路—贤文变段约 2.5km,按同塔四回路建设，本工程220kv 线路与 110kv 线路同杆塔架设，本期 110kv 线路暂不挂线，远期 110kv 线路将通过两端的两基四回路终端钢管杆上采纳电缆引下。本工程全线跨越线路跨越胶济铁路 1 次,胶济客运专线 1 次,铁路支线 1次,公路 8 次,大辛河岸次.其中#8--#9 塔需跨越胶济线电气化铁路和胶济客运电气化专线铁路，胶济客运电气化专线铁路高约 26.2m，这是本工程架线施工难度最大工作面，需要严密组织并制定出严细的施工方案。线路地形；均为平地，交通条件良好。 导线换位；无需进行循环换位。 本工程线路导线选用 2XLGJ-400/35 型钢芯绞线水平排列布置；两根地线均为 OPGW 光缆。全线新建钢管杆 21 基，其中双回路钢管塔 9 基,四回路钢管塔 12 基.建设的必要性：  二环东路以东,工业南路以北,工业北路以南,殷陈南路以西区域主要由新河,义和庄,开发区等 110kv 变电站供电，随着该区负荷的增长，电力供需矛盾日益突出，急需增加新的变电容量。 目前，110kv 新河，义和庄，炼油厂等变电站均由黄台电厂 110kv母线供电，随着黄台电厂以大代小城市供热工程的实施，黄台电厂老小机组将退出运行，电厂 110kv 母线也将随之拆除，为转带黄台电厂的 110kv 负荷，需要在工业南路以北建设一座新的 220kv 变电站。 因此，为满足新增负荷用电的需要和黄台电厂 110kv 负荷...
