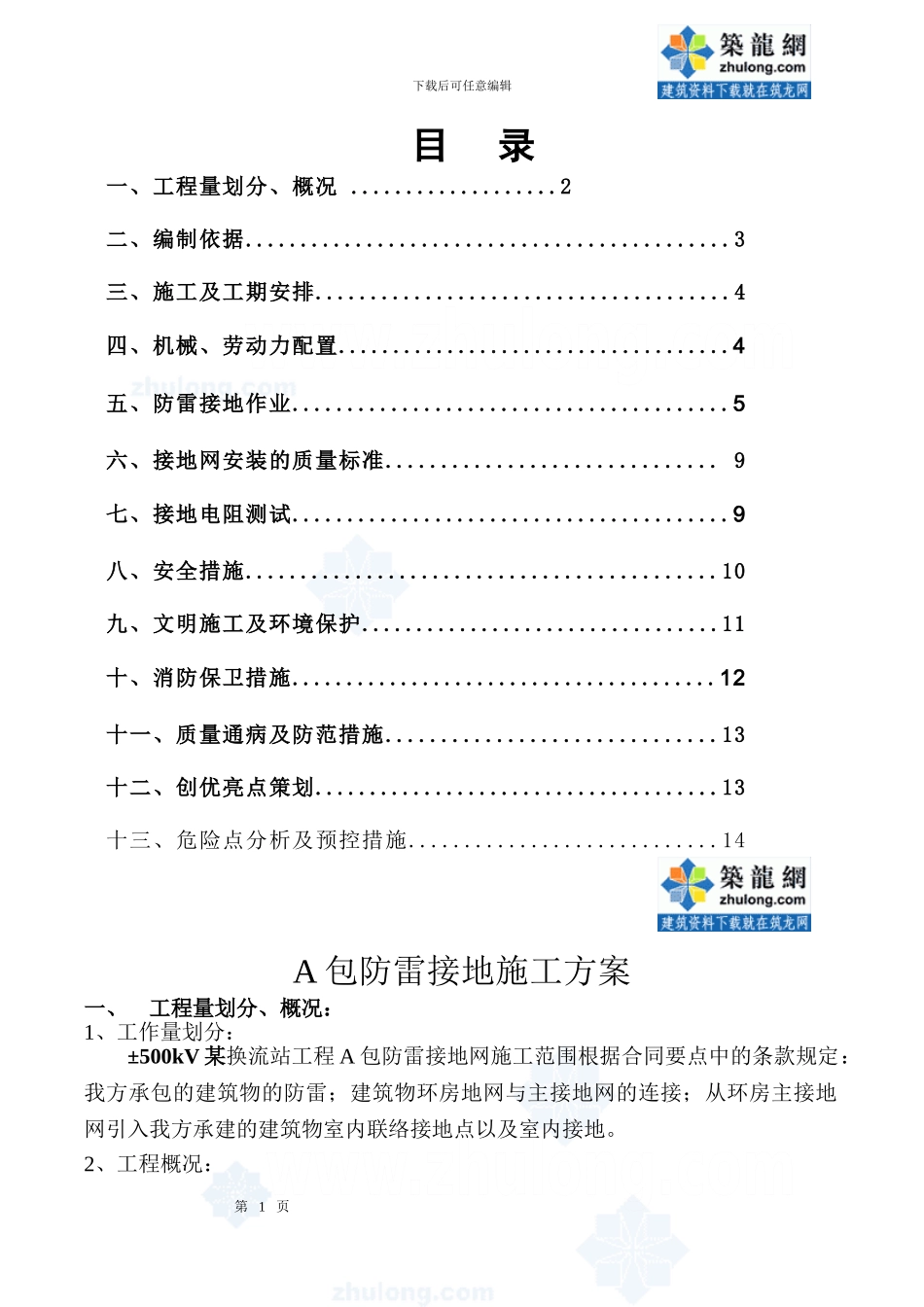

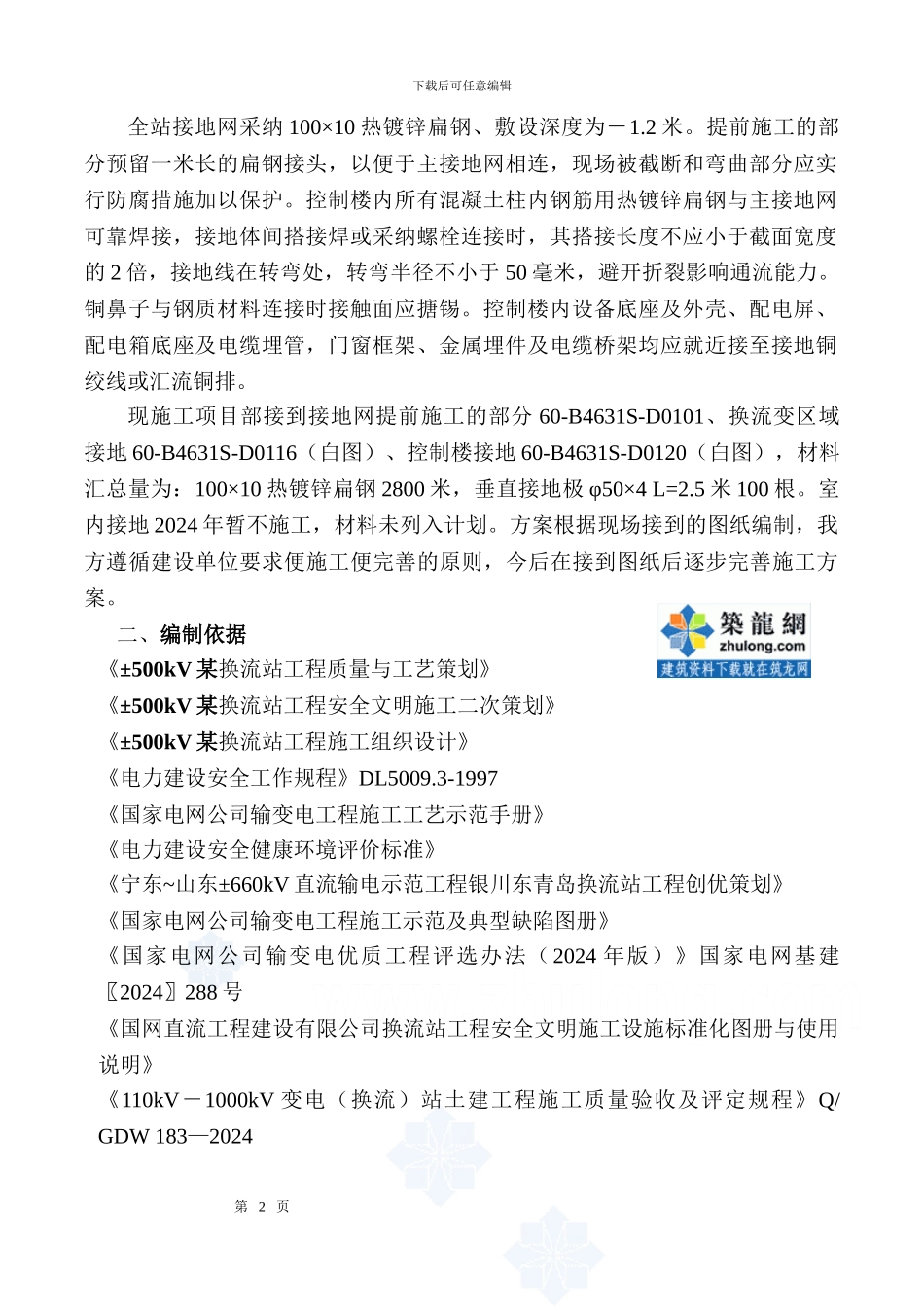

下载后可任意编辑目 录一、工程量划分、概况 ...................2 二、编制依据............................................3三、施工及工期安排......................................4四、机械、劳动力配置....................................4五、防雷接地作业........................................5六、接地网安装的质量标准.............................. 9七、接地电阻测试........................................9八、安全措施...........................................10九、文明施工及环境保护.................................11十、消防保卫措施.......................................12十一、质量通病及防范措施..............................13十二、创优亮点策划.....................................13十三、危险点分析及预控措施............................14A 包防雷接地施工方案一、工程量划分、概况：1、工作量划分：±500kV 某换流站工程 A 包防雷接地网施工范围根据合同要点中的条款规定：我方承包的建筑物的防雷；建筑物环房地网与主接地网的连接；从环房主接地网引入我方承建的建筑物室内联络接地点以及室内接地。2、工程概况： 第 1 页下载后可任意编辑全站接地网采纳 100×10 热镀锌扁钢、敷设深度为－1.2 米。提前施工的部分预留一米长的扁钢接头，以便于主接地网相连，现场被截断和弯曲部分应实行防腐措施加以保护。控制楼内所有混凝土柱内钢筋用热镀锌扁钢与主接地网可靠焊接，接地体间搭接焊或采纳螺栓连接时，其搭接长度不应小于截面宽度的 2 倍，接地线在转弯处，转弯半径不小于 50 毫米，避开折裂影响通流能力。铜鼻子与钢质材料连接时接触面应搪锡。控制楼内设备底座及外壳、配电屏、配电箱底座及电缆埋管，门窗框架、金属埋件及电缆桥架均应就近接至接地铜绞线或汇流铜排。现施工项目部接到接地网提前施工的部分 60-B4631S-D0101、换流变区域接地 60-B4631S-D0116（白图）、控制楼接地 60-B4631S-D0120（白图），材料汇总量为：100×10 热镀锌扁钢 2800 米，垂直接地极 φ50×4 L=2.5 米 100 根。室内接地 2024 年暂不施工，材料未列入计划。方案根据现场接到的图纸编制，我方遵循建设单位要求便施工便完善的原则，今后在接到图纸后逐步完善施工方案。 二、编制依据《±500kV 某换流站工程质量与工艺策划》《±500kV 某换流站工程安全文明施工二次策...
