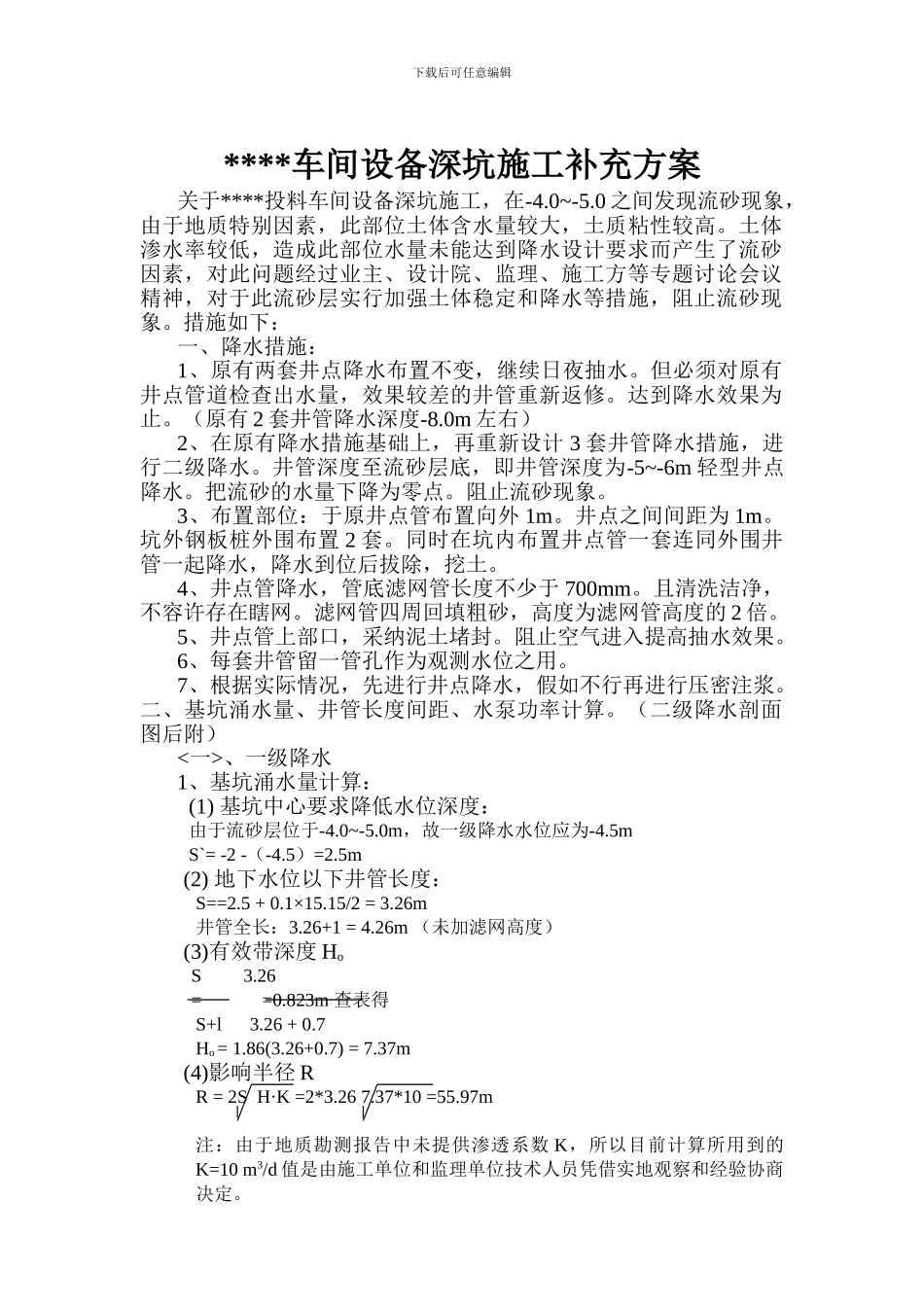

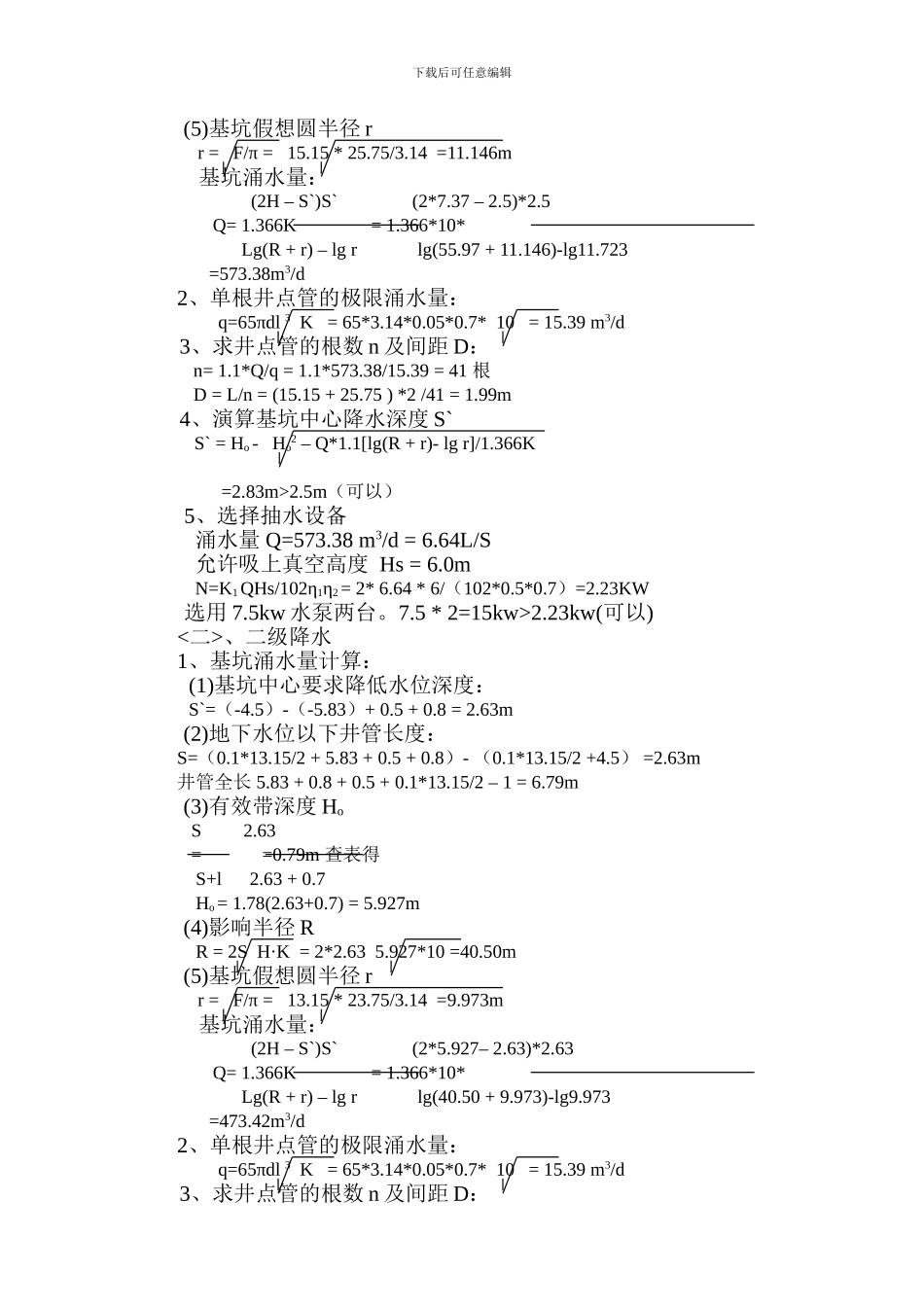

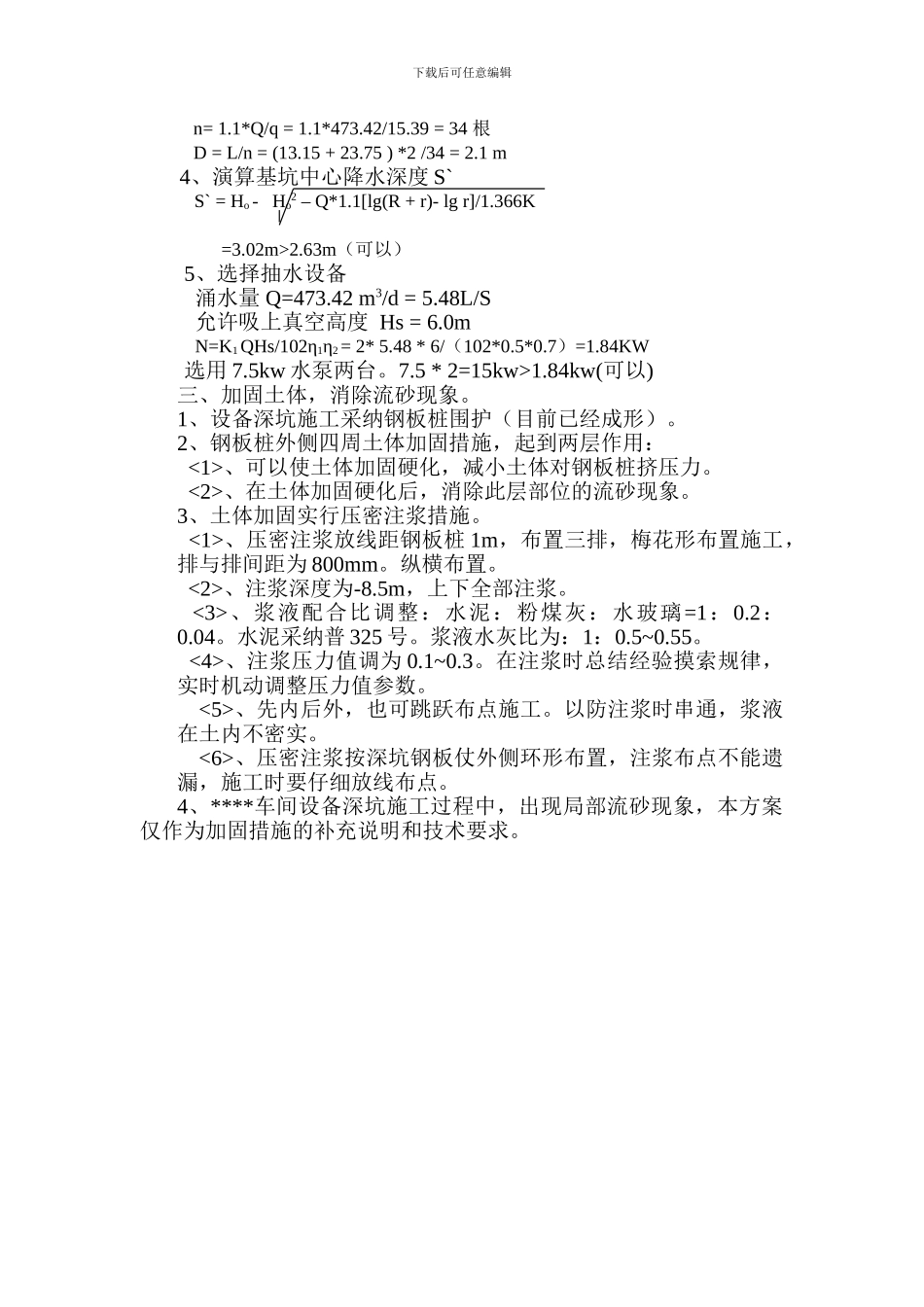

下载后可任意编辑****车间设备深坑施工补充方案关于****投料车间设备深坑施工，在-4.0~-5.0 之间发现流砂现象，由于地质特别因素，此部位土体含水量较大，土质粘性较高。土体渗水率较低，造成此部位水量未能达到降水设计要求而产生了流砂因素，对此问题经过业主、设计院、监理、施工方等专题讨论会议精神，对于此流砂层实行加强土体稳定和降水等措施，阻止流砂现象。措施如下：一、降水措施：1、原有两套井点降水布置不变，继续日夜抽水。但必须对原有井点管道检查出水量，效果较差的井管重新返修。达到降水效果为止。（原有 2 套井管降水深度-8.0m 左右）2、在原有降水措施基础上，再重新设计 3 套井管降水措施，进行二级降水。井管深度至流砂层底，即井管深度为-5~-6m 轻型井点降水。把流砂的水量下降为零点。阻止流砂现象。3、布置部位：于原井点管布置向外 1m。井点之间间距为 1m。坑外钢板桩外围布置 2 套。同时在坑内布置井点管一套连同外围井管一起降水，降水到位后拔除，挖土。4、井点管降水，管底滤网管长度不少于 700mm。且清洗洁净，不容许存在瞎网。滤网管四周回填粗砂，高度为滤网管高度的 2 倍。5、井点管上部口，采纳泥土堵封。阻止空气进入提高抽水效果。6、每套井管留一管孔作为观测水位之用。7、根据实际情况，先进行井点降水，假如不行再进行压密注浆。二、基坑涌水量、井管长度间距、水泵功率计算。（二级降水剖面图后附）<一>、一级降水1、基坑涌水量计算：(1) 基坑中心要求降低水位深度：由于流砂层位于-4.0~-5.0m，故一级降水水位应为-4.5mS`= -2 -（-4.5）=2.5m(2) 地下水位以下井管长度：S==2.5 + 0.1×15.15/2 = 3.26m井管全长：3.26+1 = 4.26m （未加滤网高度）(3)有效带深度 Ho S 3.26 = =0.823m 查表得S+l 3.26 + 0.7Ho = 1.86(3.26+0.7) = 7.37m(4)影响半径 RR = 2S H·K =2*3.26 7.37*10 =55.97m注：由于地质勘测报告中未提供渗透系数 K，所以目前计算所用到的K=10 m3/d 值是由施工单位和监理单位技术人员凭借实地观察和经验协商决定。下载后可任意编辑(5)基坑假想圆半径 rr = F/π = 15.15 * 25.75/3.14 =11.146m基坑涌水量： (2H – S`)S` (2*7.37 – 2.5)*2.5Q= 1.366K = 1.366*10* Lg(R + r) – lg r lg(55.97 + 11.146)-lg11.723=573.38m3/d2、单根井点管的极限涌水量：q=65πdl 3 K = 65*3.14*0.05*0.7* 10 = 15.39 m3/d...
