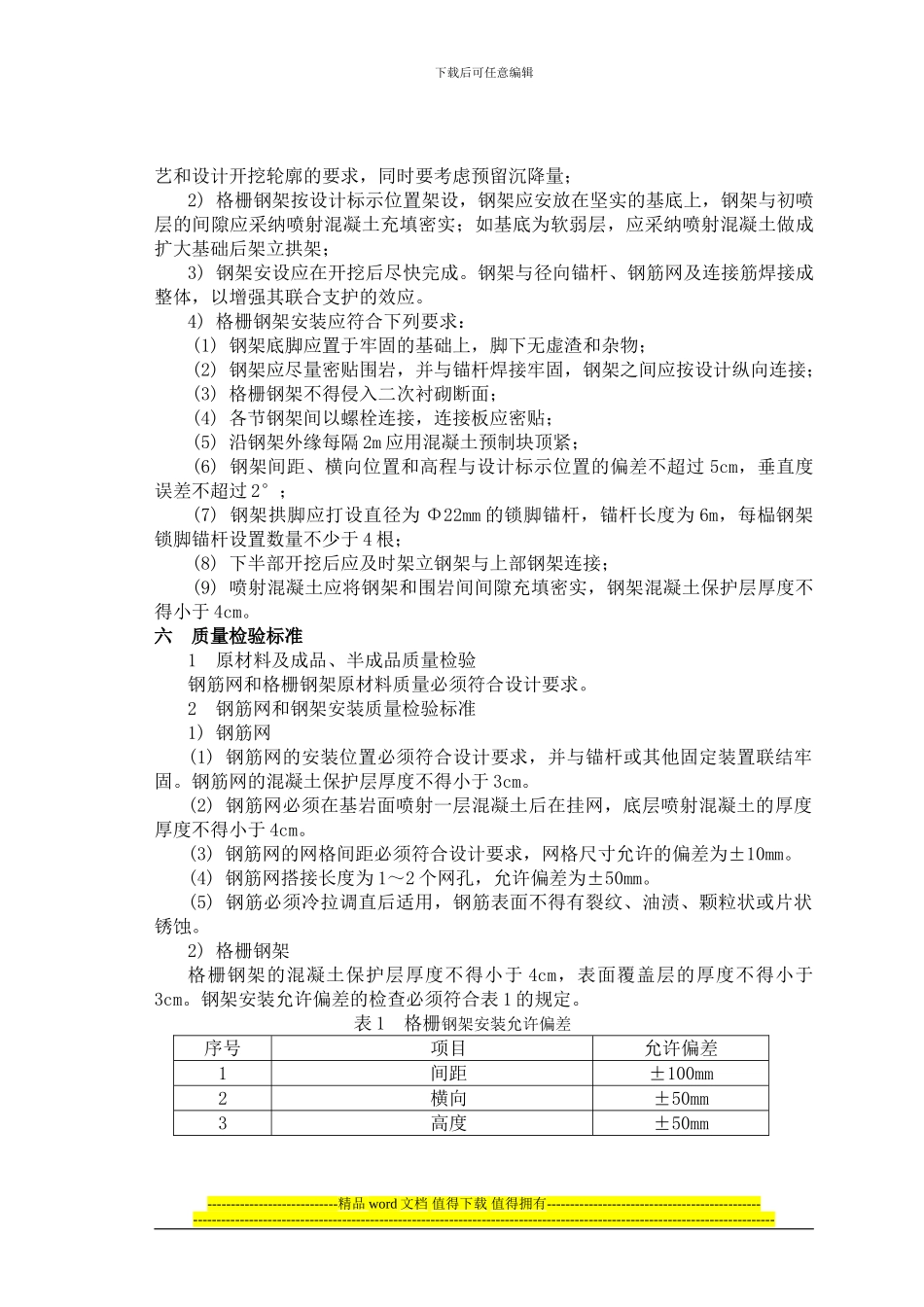

下载后可任意编辑格栅钢架（钢筋网）支护施工工艺一 工艺概述在双线隧道Ⅳ级围岩较差的地段,在喷锚支护基础上可采纳格栅钢架或格栅钢架(加钢筋网)支护措施，本工艺将介绍格栅钢架支护的施工工艺。适用于时速 250Km 以上客运专线铁路一般地区的Ⅳ级围岩山岭隧道的初期支护。二 作业内容1 格栅钢架和钢筋网加工；2 运输和架设；3 喷射混凝土。三 施工准备1 除在砂土地层中开挖隧道外，钢筋网必须在喷一层混凝土后铺挂，使其与喷射混凝土形成一体；2 喷射中如有脱落的石块或混凝土块被钢筋网卡住时，及时清除；3 安装格栅钢架前必须清除地脚的虚渣及杂物，局部欠挖地段必须提前处理。4、钢材：根据设计钢筋规格、数量分批采购进场，并进行进场检验。5、钢筋加工设备钢筋切割机、调直机、弯曲机、电焊机等进场调试，准备到位。6 根据围岩预留沉降量和设计断面，重新计算、设计钢架加工结构尺寸，并进行书面技术交底。四 施工工艺及质量控制流程 格栅钢架（加钢筋网）支护施工工艺及质量控制流程详见“格栅钢架（加钢筋网）施工工艺及质量控制流程图”。五 工序步序说明1 钢筋网和格栅钢架加工格栅钢架根据设计要求采纳格栅制作。钢架和钢筋网均在钢筋加工场集中加工为半成品，经检验合格后，运输汽车倒运至施工作业面。格栅钢架应在胎膜上焊接。钢架节点焊接长度应大于 4cm，且对称焊接。在加工过程中须严格按设计要求和同时结合预留沉降量的大小进行制作，做好样台、放线、复核并标上号码标记，确保制作精度。每榀格栅钢架加工完成后进行试拼。试拼应在经硬化处理的地面或工作台架上进行，周边拼装允许误差为±3cm，平面翘曲应小于 2cm。2 安装1) 钢筋网铺设(1) 一般情况下，隧道初期支护钢筋网均采纳 φ8 钢筋，钢筋网规格为200mm×200mm 和 250mm×250mm。(2) 钢筋网与拱架联结牢固，喷射混凝土时钢筋网不得晃动。钢筋网之间搭接应牢固，且搭接长度不小于 200mm。2) 格栅钢架架立1) 先准确测量出中线、水平点及里程，保证格栅钢架安装的精度符合施工工----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑艺和设计开挖轮廓的要求，同时要考虑预留沉降量；2) 格栅钢架按设计标示位置架设，钢架应安放在...
