桂湖雨污水管道施工方案VIP专享VIP免费

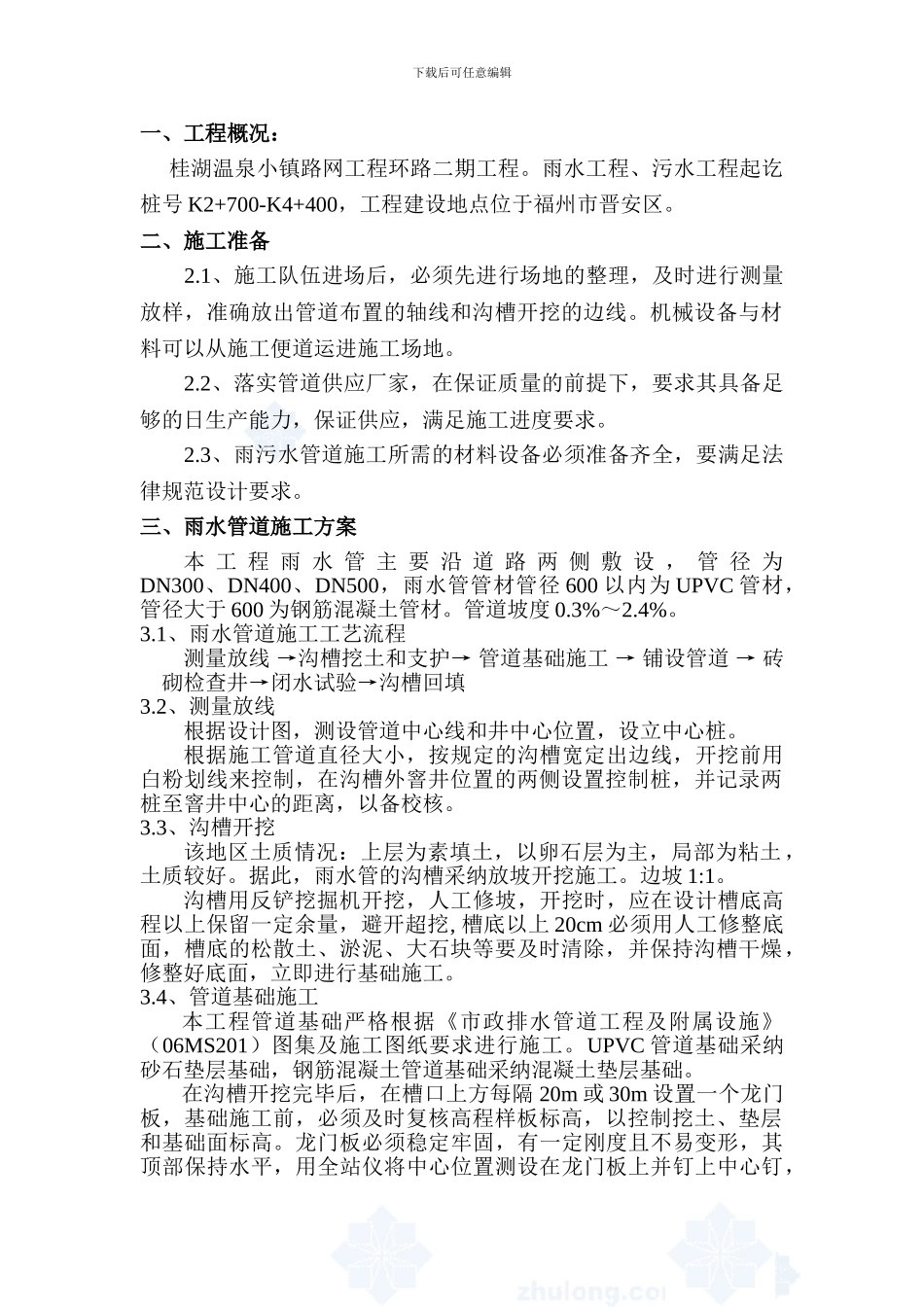

下载后可任意编辑一、工程概况： 桂湖温泉小镇路网工程环路二期工程。雨水工程、污水工程起讫桩号 K2+700-K4+400，工程建设地点位于福州市晋安区。二、施工准备2.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。机械设备与材料可以从施工便道运进施工场地。2.2、落实管道供应厂家，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。2.3、雨污水管道施工所需的材料设备必须准备齐全，要满足法律规范设计要求。三、雨水管道施工方案本 工 程 雨 水 管 主 要 沿 道 路 两 侧 敷 设 ， 管 径 为DN300、DN400、DN500，雨水管管材管径 600 以内为 UPVC 管材，管径大于 600 为钢筋混凝土管材。管道坡度 0.3%～2.4%。3.1、雨水管道施工工艺流程测量放线 →沟槽挖土和支护→ 管道基础施工 → 铺设管道 → 砖砌检查井→闭水试验→沟槽回填3.2、测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。3.3、沟槽开挖该地区土质情况：上层为素填土，以卵石层为主，局部为粘土，土质较好。据此，雨水管的沟槽采纳放坡开挖施工。边坡 1:1。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避开超挖, 槽底以上 20cm 必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，修整好底面，立即进行基础施工。3.4、管道基础施工本工程管道基础严格根据《市政排水管道工程及附属设施》（06MS201）图集及施工图纸要求进行施工。UPVC 管道基础采纳砂石垫层基础，钢筋混凝土管道基础采纳混凝土垫层基础。在沟槽开挖完毕后，在槽口上方每隔 20m 或 30m 设置一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心钉，下载后可任意编辑安装时在中心钉上系上锤球，确定中心位置，以中心线为准放出基础或垫层边线，如图所示。基础的底层土应人工挖除，修整槽底，如有超挖应用砾石砂或碎石等填实。 砾石砂垫层的铺设：当管道沟槽挖成，验槽达到设计要求，可以从高程样板上测出铺筑高度，插...
