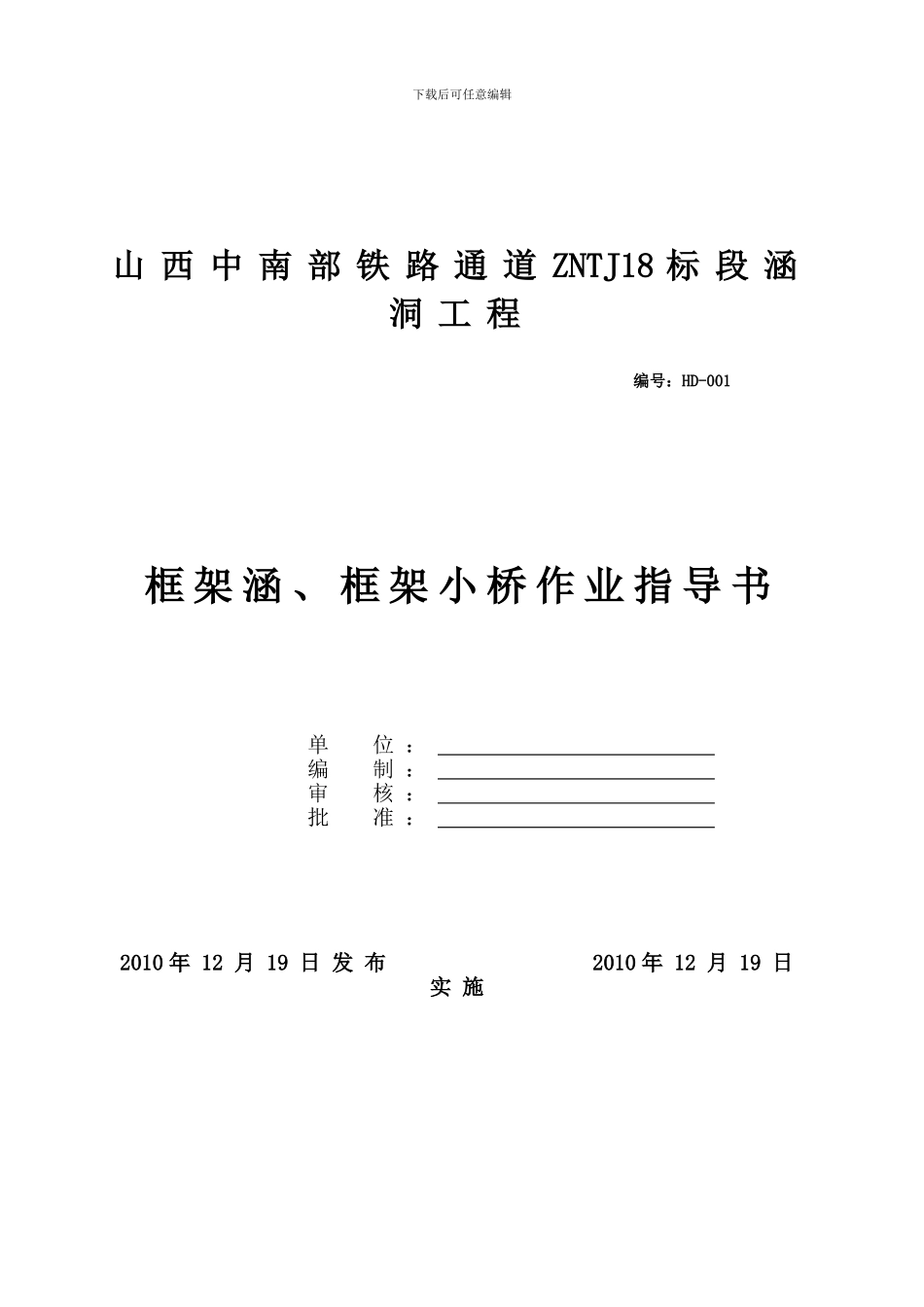

下载后可任意编辑山 西 中 南 部 铁 路 通 道 ZNTJ18 标 段 涵洞 工 程编号：HD-001 框 架 涵 、 框 架 小 桥 作 业 指 导 书单 位 ： 编 制 ： 审 核 ： 批 准 ： 2010 年 12 月 19 日 发 布 2010 年 12 月 19 日实 施 下载后可任意编辑山西中南部铁路通道涵洞工程框架涵、框架小桥施工作业指导书1 适用范围适用于新建山西中南部铁路通道管内框架涵、框架小桥施工。2 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3 技术要求3.1 涵洞两侧回填土应分层对称夯填。 3.2 工作坑开挖后及时砌筑基础，严禁地表水浸泡基坑而影响地基承载力，涵体施工完毕后，及时将基坑回填。3.3 涵身混凝土浇筑可分为两阶段施工。先浇筑底板（包括下梗肋），当底板混凝土强度达到设计强度的 50％后，再施工中、边墙及顶板混凝土。施工缝必须按有关规定严格处理。3.4 涵洞的沉降缝从基础、主体到顶板，应在同一个竖直平面内，缝宽要满足设计要求，缝中填塞物根据设计要求而定，填塞物要填满塞实。3.5 顶板底模拆除时，混凝土强度要达到设计要求。3.6 洞口应与明沟顺接。3.7 砂、石、水泥、片石等原材料应符合相关规定。3.8 施工时，基底土质与设计不符时，应及时上报监理和设计单位，不得自行处理。3.9 所有检验项目必须经质检部门会同监理工程师检查合格并办理签证后才能进入下道工序。4 施工工艺流程框架涵、小桥施工工艺流程5 施工要求（1）软基加固处理本标段的框架涵部分处于路基软基处理段上，软基处理主要采纳φ0.5m 的水泥搅拌桩桩。（2）基坑施工由于二分部管段内，大部分涵洞受线路高度控制下挖设置，基坑较深，施工按以下要求进行：下载后可任意编辑a.基坑开挖测量定出涵洞、箱型桥中心位置，根据线路走向、地形及地质情况于边坡位置放出开挖边线之后，即可组织基坑的开挖。采纳挖掘机机械开挖，设计基底以上 30cm 预留组织人力开挖，防止基底受到扰动。为便于支立模板，基坑留有一定工作面。...
