框架结构钢模板施工工艺VIP免费

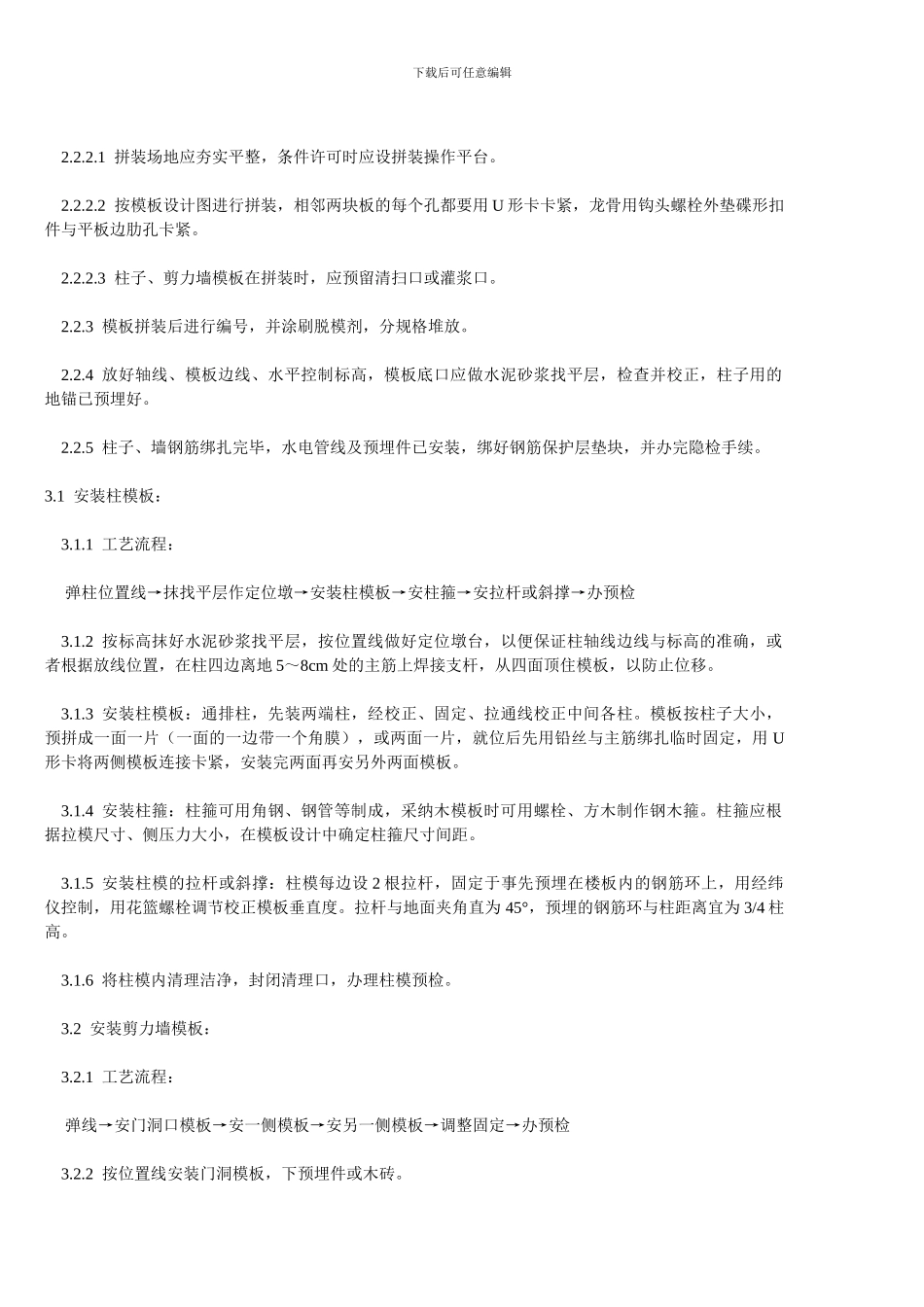

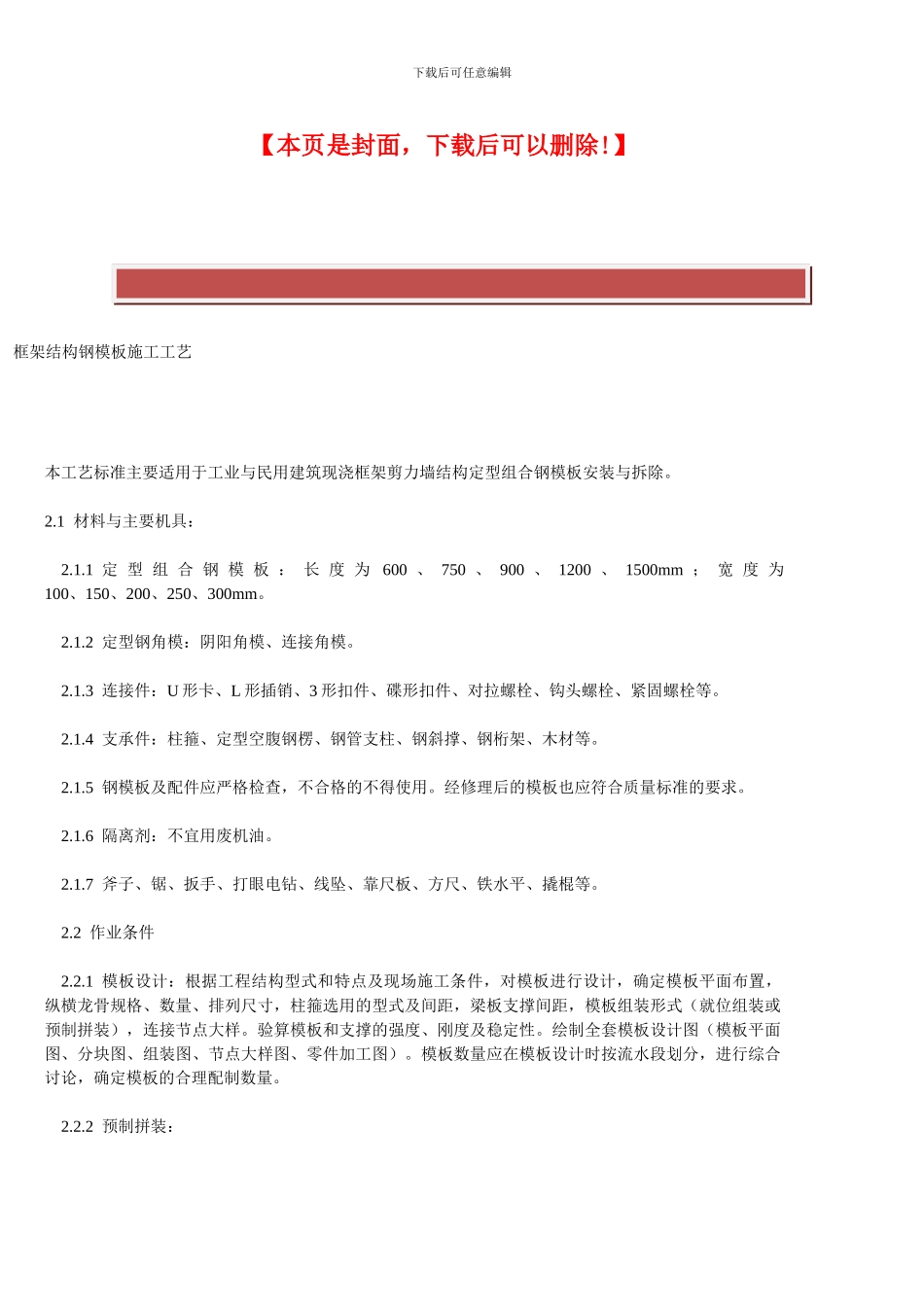

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】框架结构钢模板施工工艺 本工艺标准主要适用于工业与民用建筑现浇框架剪力墙结构定型组合钢模板安装与拆除。 2.1 材料与主要机具： 2.1.1 定 型 组 合 钢 模 板 ： 长 度 为 600 、 750 、 900 、 1200 、 1500mm ； 宽 度 为100、150、200、250、300mm。 2.1.2 定型钢角模：阴阳角模、连接角模。 2.1.3 连接件：U 形卡、L 形插销、3 形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓等。 2.1.4 支承件：柱箍、定型空腹钢楞、钢管支柱、钢斜撑、钢桁架、木材等。 2.1.5 钢模板及配件应严格检查，不合格的不得使用。经修理后的模板也应符合质量标准的要求。 2.1.6 隔离剂：不宜用废机油。 2.1.7 斧子、锯、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。 2.2 作业条件 2.2.1 模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式及间距，梁板支撑间距，模板组装形式（就位组装或预制拼装），连接节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图（模板平面图、分块图、组装图、节点大样图、零件加工图）。模板数量应在模板设计时按流水段划分，进行综合讨论，确定模板的合理配制数量。 2.2.2 预制拼装： 下载后可任意编辑 2.2.2.1 拼装场地应夯实平整，条件许可时应设拼装操作平台。 2.2.2.2 按模板设计图进行拼装，相邻两块板的每个孔都要用 U 形卡卡紧，龙骨用钩头螺栓外垫碟形扣件与平板边肋孔卡紧。 2.2.2.3 柱子、剪力墙模板在拼装时，应预留清扫口或灌浆口。 2.2.3 模板拼装后进行编号，并涂刷脱模剂，分规格堆放。 2.2.4 放好轴线、模板边线、水平控制标高，模板底口应做水泥砂浆找平层，检查并校正，柱子用的地锚已预埋好。 2.2.5 柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办完隐检手续。 3.1 安装柱模板： 3.1.1 工艺流程： 弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或斜撑→办预检 3.1.2 按标高抹好水泥砂浆找平层，按位置线做好定位墩台，以便保证柱轴线边线与标高的准确，或者根据放线位置，在柱四边离地 5～8cm 处的主筋上焊接支杆，从四面顶住模板，以防止位移。 3.1.3...
