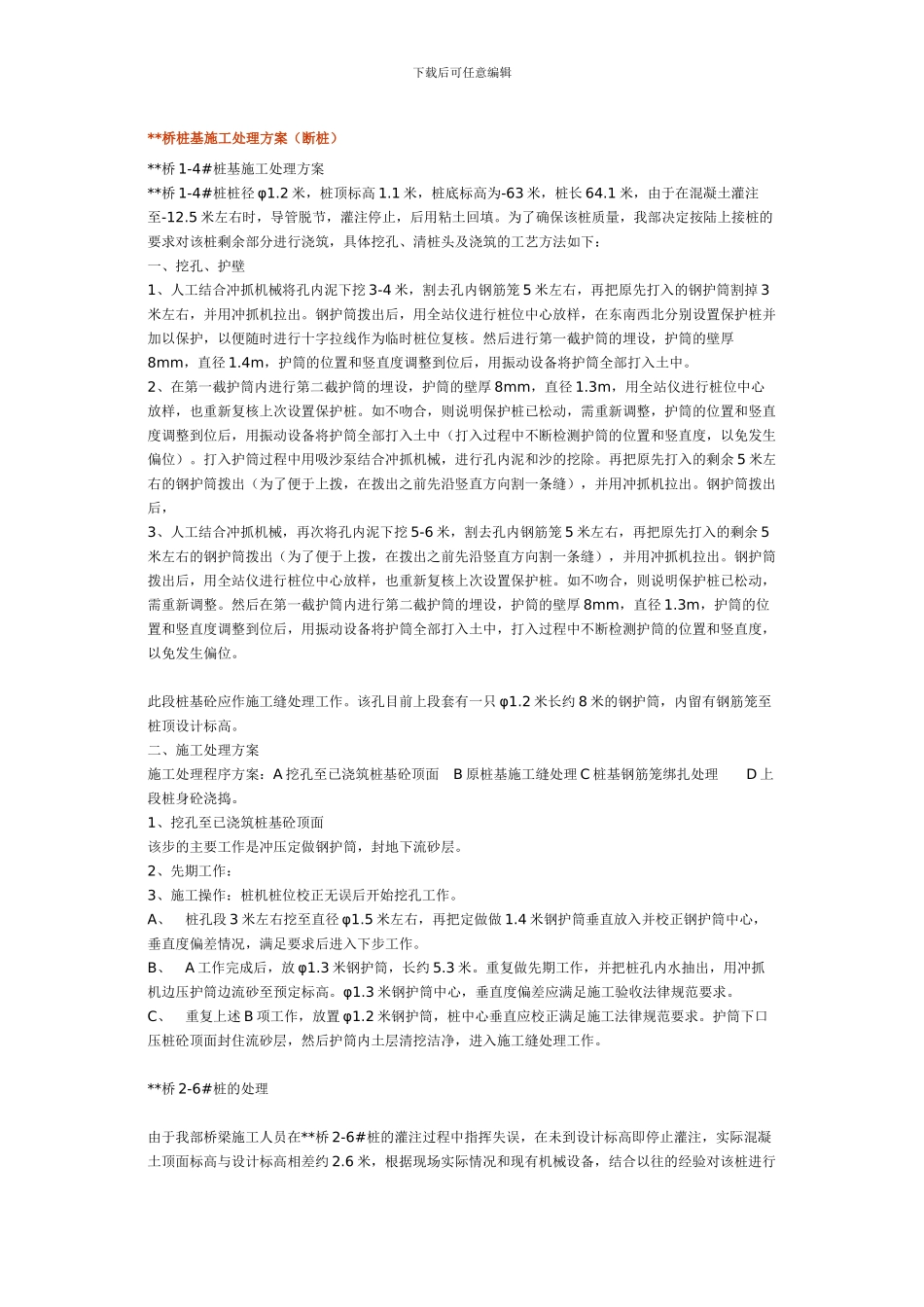

下载后可任意编辑**桥桩基施工处理方案（断桩）**桥 1-4#桩基施工处理方案**桥 1-4#桩桩径 φ1.2 米，桩顶标高 1.1 米，桩底标高为-63 米，桩长 64.1 米，由于在混凝土灌注至-12.5 米左右时，导管脱节，灌注停止，后用粘土回填。为了确保该桩质量，我部决定按陆上接桩的要求对该桩剩余部分进行浇筑，具体挖孔、清桩头及浇筑的工艺方法如下：一、挖孔、护壁1、人工结合冲抓机械将孔内泥下挖 3-4 米，割去孔内钢筋笼 5 米左右，再把原先打入的钢护筒割掉 3米左右，并用冲抓机拉出。钢护筒拨出后，用全站仪进行桩位中心放样，在东南西北分别设置保护桩并加以保护，以便随时进行十字拉线作为临时桩位复核。然后进行第一截护筒的埋设，护筒的壁厚8mm，直径 1.4m，护筒的位置和竖直度调整到位后，用振动设备将护筒全部打入土中。2、在第一截护筒内进行第二截护筒的埋设，护筒的壁厚 8mm，直径 1.3m，用全站仪进行桩位中心放样，也重新复核上次设置保护桩。如不吻合，则说明保护桩已松动，需重新调整，护筒的位置和竖直度调整到位后，用振动设备将护筒全部打入土中（打入过程中不断检测护筒的位置和竖直度，以免发生偏位）。打入护筒过程中用吸沙泵结合冲抓机械，进行孔内泥和沙的挖除。再把原先打入的剩余 5 米左右的钢护筒拨出（为了便于上拨，在拨出之前先沿竖直方向割一条缝），并用冲抓机拉出。钢护筒拨出后， 3、人工结合冲抓机械，再次将孔内泥下挖 5-6 米，割去孔内钢筋笼 5 米左右，再把原先打入的剩余 5米左右的钢护筒拨出（为了便于上拨，在拨出之前先沿竖直方向割一条缝），并用冲抓机拉出。钢护筒拨出后，用全站仪进行桩位中心放样，也重新复核上次设置保护桩。如不吻合，则说明保护桩已松动，需重新调整。然后在第一截护筒内进行第二截护筒的埋设，护筒的壁厚 8mm，直径 1.3m，护筒的位置和竖直度调整到位后，用振动设备将护筒全部打入土中，打入过程中不断检测护筒的位置和竖直度，以免发生偏位。此段桩基砼应作施工缝处理工作。该孔目前上段套有一只 φ1.2 米长约 8 米的钢护筒，内留有钢筋笼至桩顶设计标高。二、施工处理方案施工处理程序方案：A 挖孔至已浇筑桩基砼顶面 B 原桩基施工缝处理 C 桩基钢筋笼绑扎处理 D 上段桩身砼浇捣。1、挖孔至已浇筑桩基砼顶面该步的主要工作是冲压定做钢护筒，封地下流砂层。2、先期工作： 3、施工操作：桩机桩位校正无误后开始挖孔工作。A、 桩孔段 3 米...
