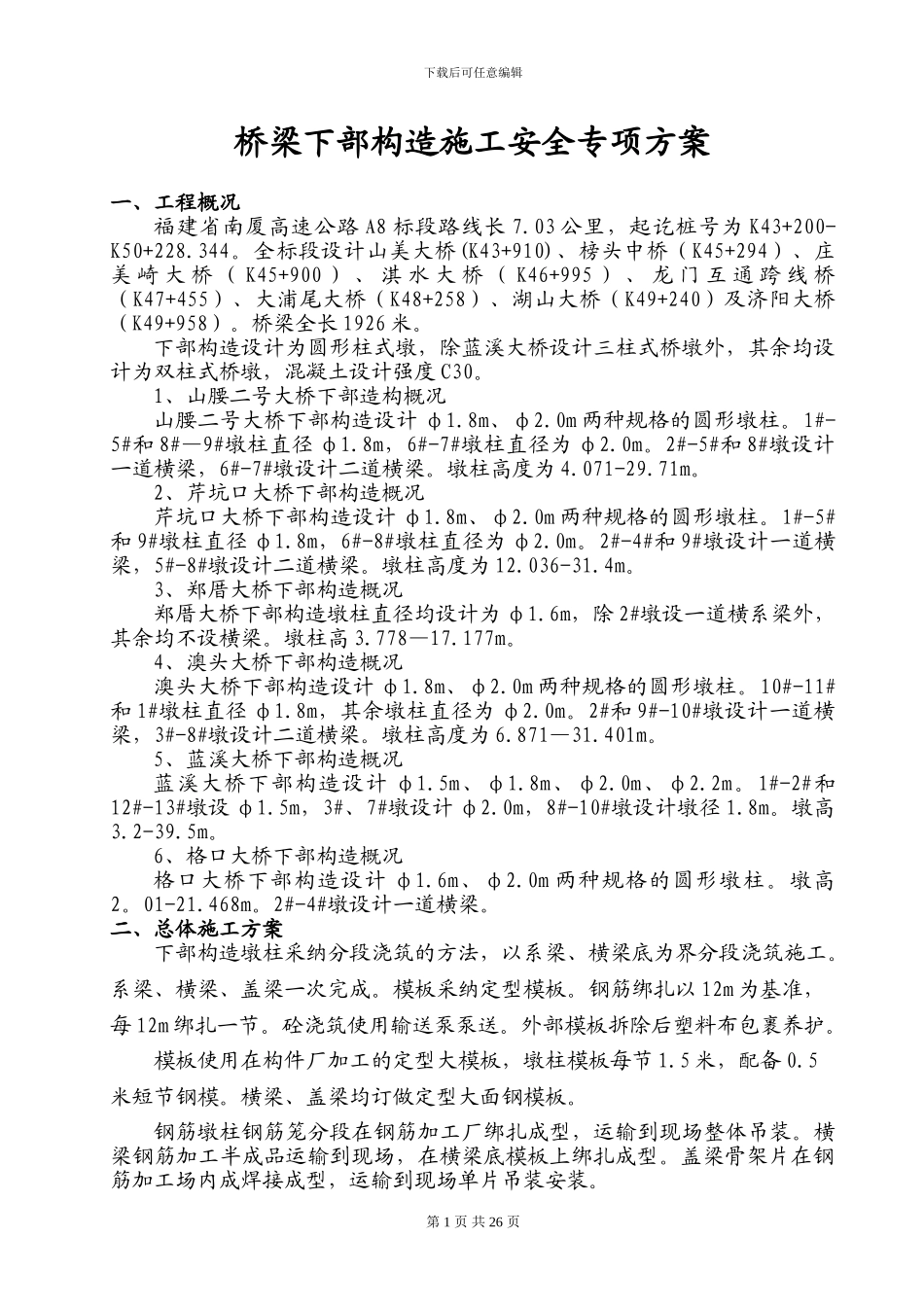

下载后可任意编辑桥梁下部构造施工安全专项方案一、工程概况福建省南厦高速公路 A8 标段路线长 7.03 公里，起讫桩号为 K43+200-K50+228.344。全标段设计山美大桥(K43+910)、榜头中桥（K45+294）、庄美 崎 大 桥 （ K45+900 ） 、 淇 水 大 桥 （ K46+995 ） 、 龙 门 互 通 跨 线 桥（K47+455）、大浦尾大桥（K48+258）、湖山大桥（K49+240）及济阳大桥（K49+958）。桥梁全长 1926 米。下部构造设计为圆形柱式墩，除蓝溪大桥设计三柱式桥墩外，其余均设计为双柱式桥墩，混凝土设计强度 C30。1、山腰二号大桥下部造构概况山腰二号大桥下部构造设计 φ1.8m、φ2.0m 两种规格的圆形墩柱。1#-5#和 8#—9#墩柱直径 φ1.8m，6#-7#墩柱直径为 φ2.0m。2#-5#和 8#墩设计一道横梁，6#-7#墩设计二道横梁。墩柱高度为 4.071-29.71m。2、芹坑口大桥下部构造概况芹坑口大桥下部构造设计 φ1.8m、φ2.0m 两种规格的圆形墩柱。1#-5#和 9#墩柱直径 φ1.8m，6#-8#墩柱直径为 φ2.0m。2#-4#和 9#墩设计一道横梁，5#-8#墩设计二道横梁。墩柱高度为 12.036-31.4m。3、郑厝大桥下部构造概况郑厝大桥下部构造墩柱直径均设计为 φ1.6m，除 2#墩设一道横系梁外，其余均不设横梁。墩柱高 3.778—17.177m。4、澳头大桥下部构造概况澳头大桥下部构造设计 φ1.8m、φ2.0m 两种规格的圆形墩柱。10#-11#和 1#墩柱直径 φ1.8m，其余墩柱直径为 φ2.0m。2#和 9#-10#墩设计一道横梁，3#-8#墩设计二道横梁。墩柱高度为 6.871—31.401m。5、蓝溪大桥下部构造概况蓝溪大桥下部构造设计 φ1.5m、φ1.8m、φ2.0m、φ2.2m。1#-2#和12#-13#墩设 φ1.5m，3#、7#墩设计 φ2.0m，8#-10#墩设计墩径 1.8m。墩高3.2-39.5m。6、格口大桥下部构造概况格口大桥下部构造设计 φ1.6m、φ2.0m 两种规格的圆形墩柱。墩高2。01-21.468m。2#-4#墩设计一道横梁。二、总体施工方案下部构造墩柱采纳分段浇筑的方法，以系梁、横梁底为界分段浇筑施工。系梁、横梁、盖梁一次完成。模板采纳定型模板。钢筋绑扎以 12m 为基准，每 12m 绑扎一节。砼浇筑使用输送泵泵送。外部模板拆除后塑料布包裹养护。模板使用在构件厂加工的定型大模板，墩柱模板每节 1.5 米，配备 0.5米短节钢模。横梁、盖梁均订做定型大面钢模板。钢筋墩柱钢筋笼分段在钢筋加工厂绑扎成型，运输到现场整体吊装。横梁钢筋加工半成品运输到现场，在横梁底模板上绑扎成型。盖梁...
