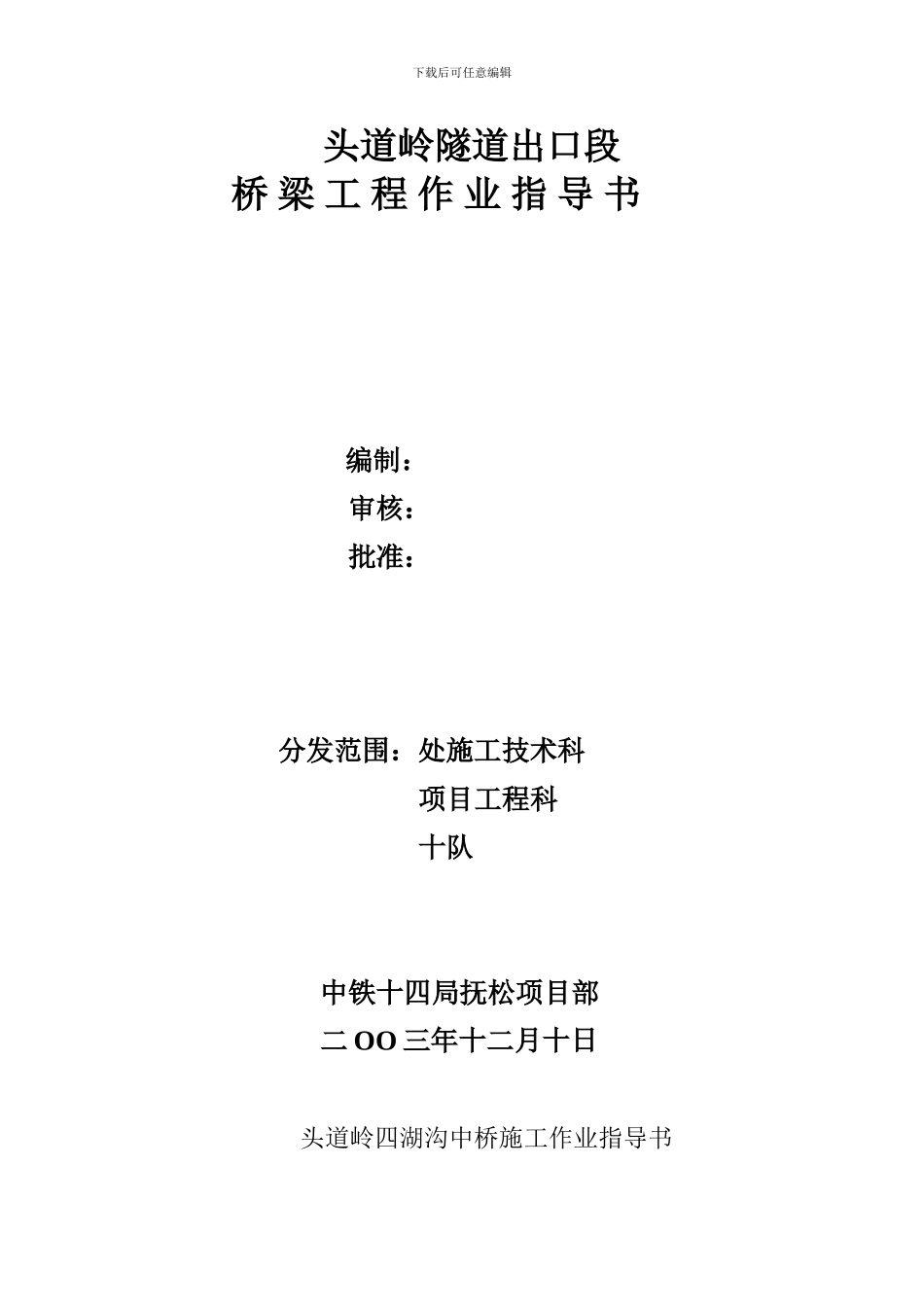

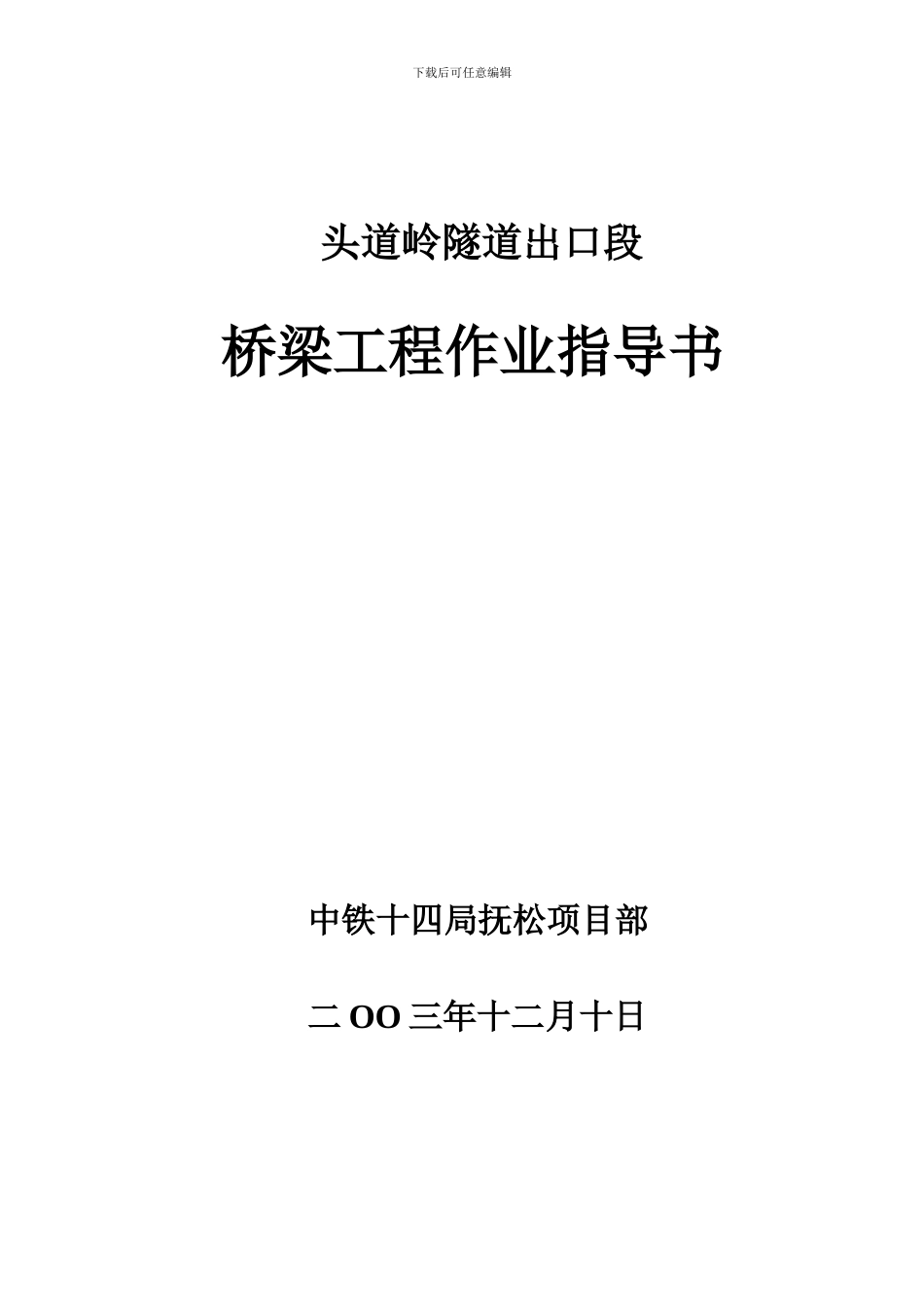

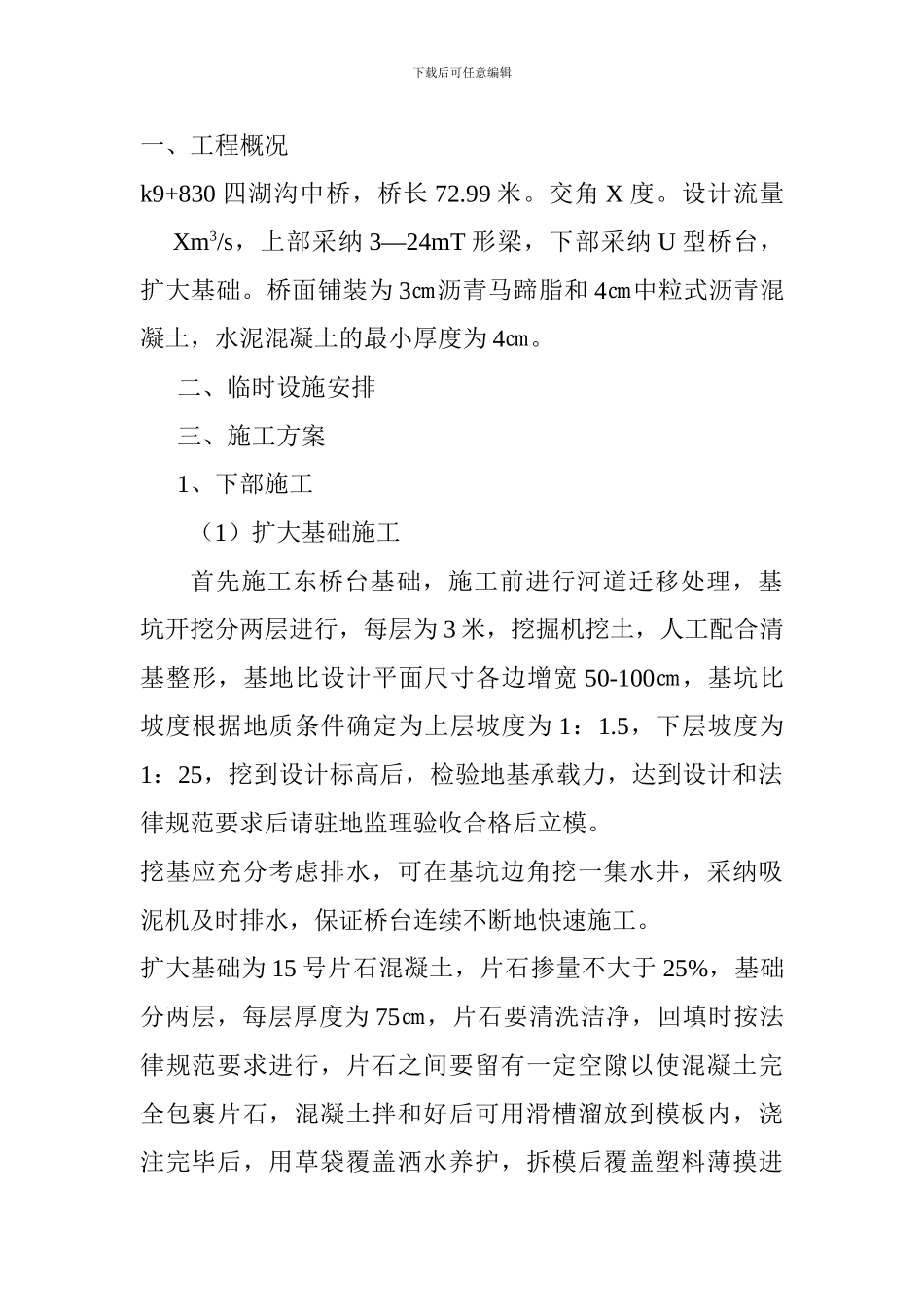

下载后可任意编辑头道岭隧道出口段桥梁工程作业指导书中铁十四局抚松项目部二 OO 三年十二月十日下载后可任意编辑头道岭隧道出口段桥 梁 工 程 作 业 指 导 书 编制：审核：批准：分发范围：处施工技术科项目工程科十队中铁十四局抚松项目部二 OO 三年十二月十日头道岭四湖沟中桥施工作业指导书下载后可任意编辑一、工程概况k9+830 四湖沟中桥，桥长 72.99 米。交角 X 度。设计流量Xm3/s，上部采纳 3—24mT 形梁，下部采纳 U 型桥台，扩大基础。桥面铺装为 3㎝沥青马蹄脂和 4㎝中粒式沥青混凝土，水泥混凝土的最小厚度为 4㎝。二、临时设施安排三、施工方案1、下部施工（1）扩大基础施工首先施工东桥台基础，施工前进行河道迁移处理，基坑开挖分两层进行，每层为 3 米，挖掘机挖土，人工配合清基整形，基地比设计平面尺寸各边增宽 50-100㎝，基坑比坡度根据地质条件确定为上层坡度为 1：1.5，下层坡度为1：25，挖到设计标高后，检验地基承载力，达到设计和法律规范要求后请驻地监理验收合格后立模。挖基应充分考虑排水，可在基坑边角挖一集水井，采纳吸泥机及时排水，保证桥台连续不断地快速施工。扩大基础为 15 号片石混凝土，片石掺量不大于 25%，基础分两层，每层厚度为 75㎝，片石要清洗洁净，回填时按法律规范要求进行，片石之间要留有一定空隙以使混凝土完全包裹片石，混凝土拌和好后可用滑槽溜放到模板内，浇注完毕后，用草袋覆盖洒水养护，拆模后覆盖塑料薄摸进下载后可任意编辑行养生。（2）桥台施工桥台为 15 号片石混凝土。基础混凝土强度达到设计 30%后方可立模，桥台外模采纳钢模一次支到设计高度，模板边肋和面半错开 1.5㎝，用汽车专用腻子或海绵嵌缝，以使拆模后混凝土表面光滑，内模采纳木模，可根据浇注混凝土的情况分 2-3 次达到设计高度，但必须注意保证斜支撑的稳定性，桥身外模不但要做好斜支撑，而且要在四个角上加钢丝绳，并用紧张器拉紧，防止跑模，脚手架要高出桥台模板 0.3—0.5m，架子不得与模板接触，防止模板碰动变形。桥台浇注混凝土要连续施工，一次完成。在桥台顶部浇注混凝土在采纳卷扬机配合浇注，一定要做好安全防护措施。混凝土的振捣要由专人负责，振捣时要避开碰撞模板、预埋件，振捣要快插慢拔。插点要均匀排列，防止漏振，分层浇注时，上层振捣之际应插入下层中 5㎝，上层振捣应在下层初凝之前完成。（3）台帽施工台帽为 25 号钢筋混凝土。台帽配筋集中下料...
