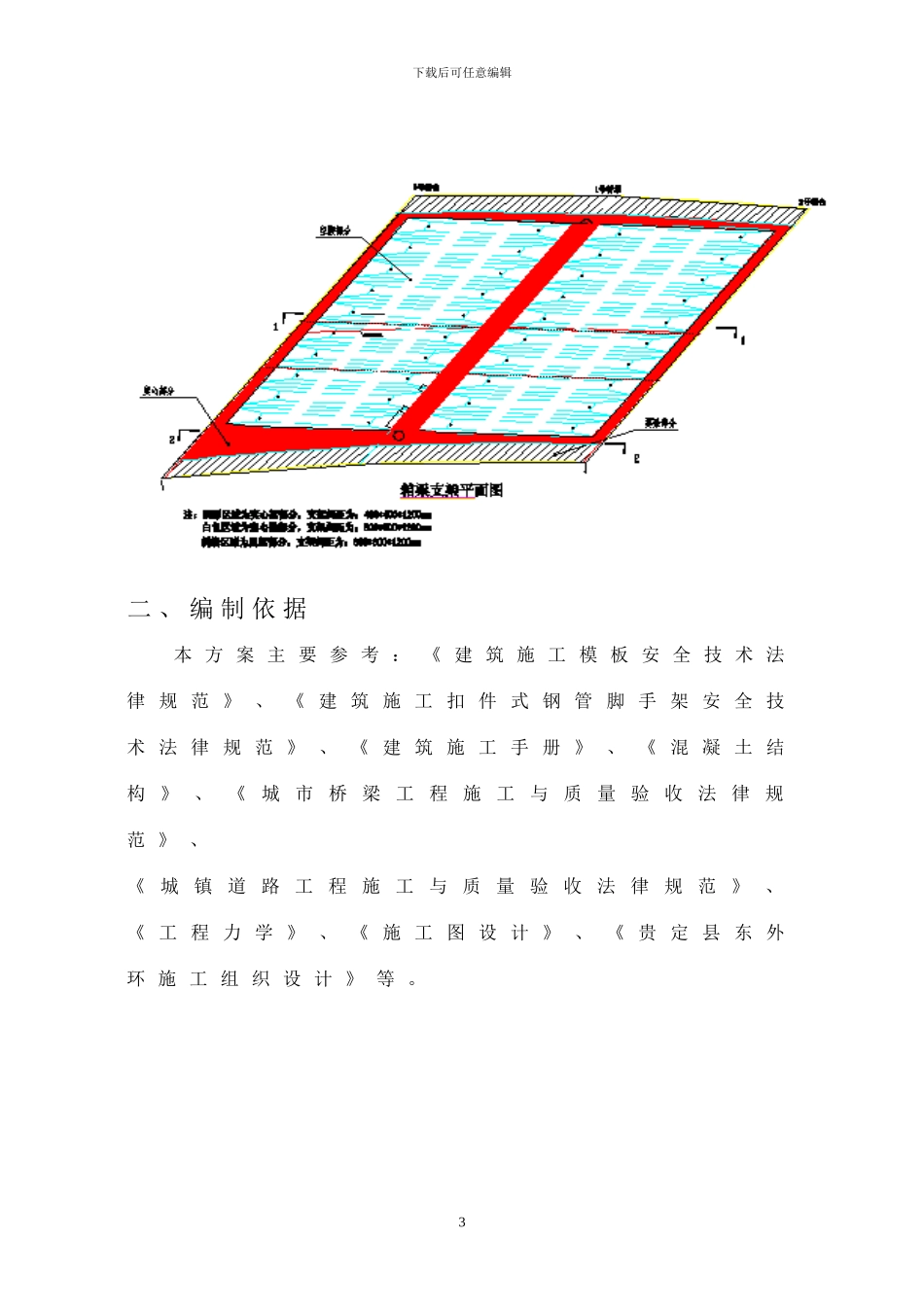

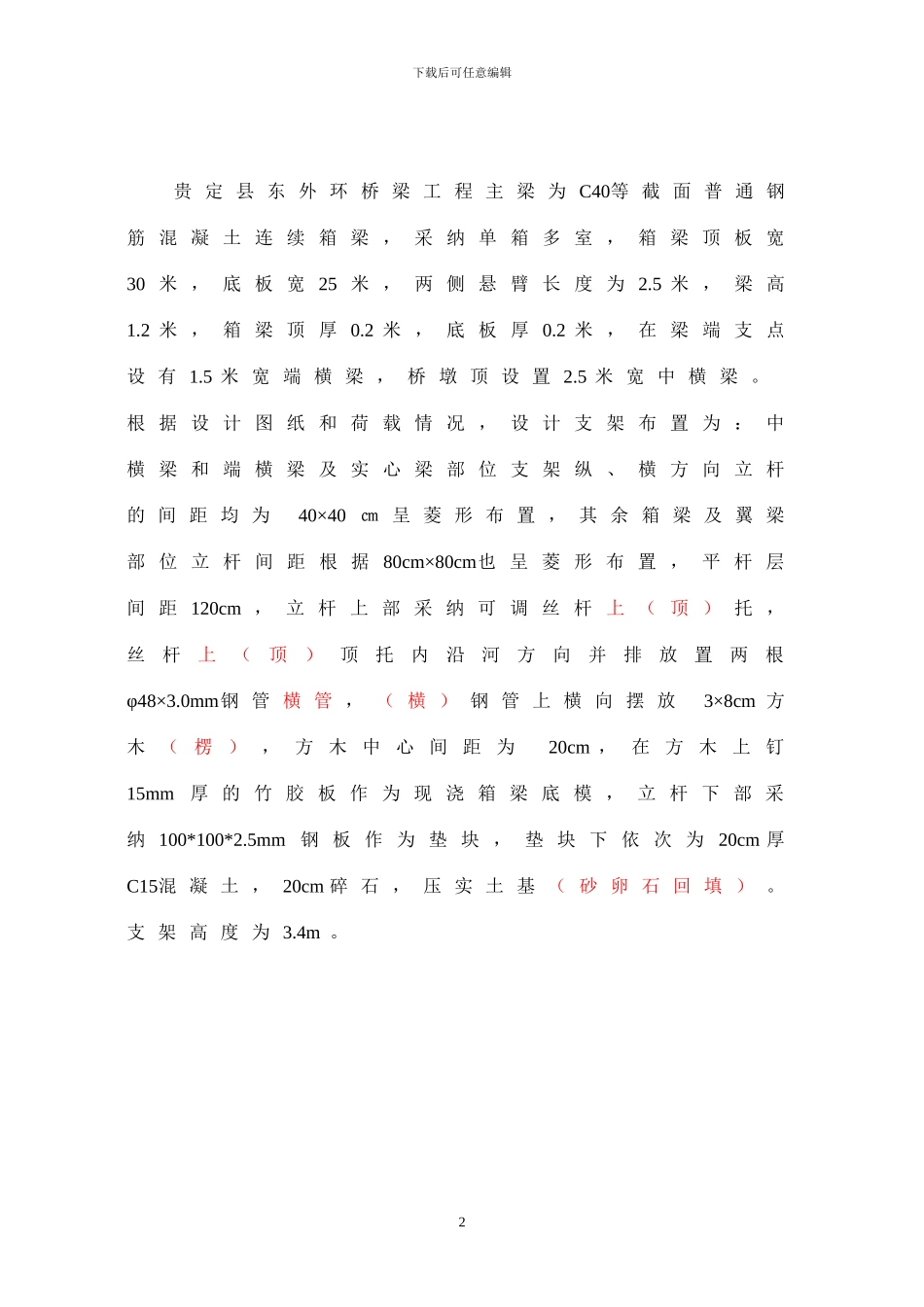

贵定县东外环 阳宝大道-龙岗村 道路工程桥梁工程箱梁满堂支架专项施工方案程序姓 名职 称日 期编制审核批准贵州建工集团第九建筑工程公司 现 浇 箱 梁 满 堂 支 架 计 算 说 明 书 一 、 工 程 概 况下载后可任意编辑贵 定 县 东 外 环 桥 梁 工 程 主 梁 为 C40等 截 面 普 通 钢筋 混 凝 土 连 续 箱 梁 ， 采 纳 单 箱 多 室 ， 箱 梁 顶 板 宽30 米 ， 底 板 宽 25 米 ， 两 侧 悬 臂 长 度 为 2.5 米 ， 梁 高1.2 米 ， 箱 梁 顶 厚 0.2 米 ， 底 板 厚 0.2 米 ， 在 梁 端 支 点设 有 1.5 米 宽 端 横 梁 ， 桥 墩 顶 设 置 2.5 米 宽 中 横 梁 。根 据 设 计 图 纸 和 荷 载 情 况 ， 设 计 支 架 布 置 为 ： 中横 梁 和 端 横 梁 及 实 心 梁 部 位 支 架 纵 、 横 方 向 立 杆的 间 距 均 为 40×40 ㎝ 呈 菱 形 布 置 ， 其 余 箱 梁 及 翼 梁部 位 立 杆 间 距 根 据 80cm×80cm也 呈 菱 形 布 置 ， 平 杆 层间 距 120cm ， 立 杆 上 部 采 纳 可 调 丝 杆 上 （ 顶 ） 托 ，丝杆上（顶）顶托内沿河方向并排放置两根φ48×3.0mm钢 管 横 管 ， （ 横 ） 钢 管 上 横 向 摆 放 3×8cm 方木（楞），方木中心间距为 20cm ，在方木上钉 15mm厚 的 竹 胶 板 作 为 现 浇 箱 梁 底 模 ， 立 杆 下 部 采纳 100*100*2.5mm 钢 板 作 为 垫 块 ， 垫 块 下 依 次 为 20cm 厚C15混 凝 土 ， 20cm 碎 石 ， 压 实 土 基 （ 砂 卵 石 回 填 ） 。支 架 高 度 为 3.4m 。 2下载后可任意编辑二 、 编 制 依 据本 方 案 主 要 参 考 ： 《 建 筑 施 工 模 板 安 全 技 术 法律 规 范 》 、 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技术 法 律 规 范 》 、 《 建 筑 施 工 手 册 》 、 《 混 凝 土 结构》、《城市桥梁工程施工与质量验收法律规范 》 、《城镇道路工程施工与质量验收法律规范》、《 工 程 力 学 》 、 《 施 工 图 设 计 》 、 《 贵 定 县 东 外环 施 工 组 织 设 计 》 等 。3下载后可任意编辑三 、 施...
