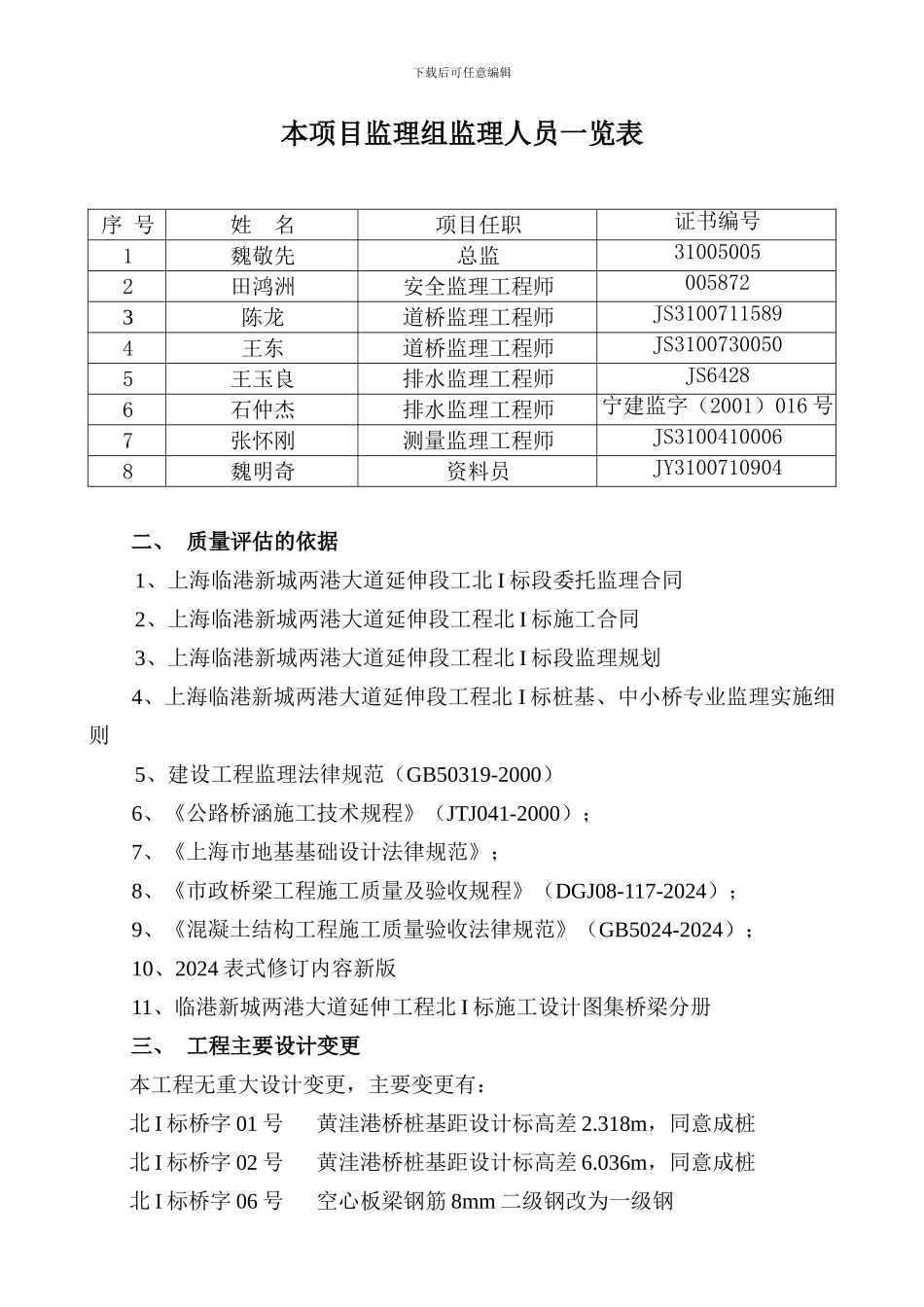

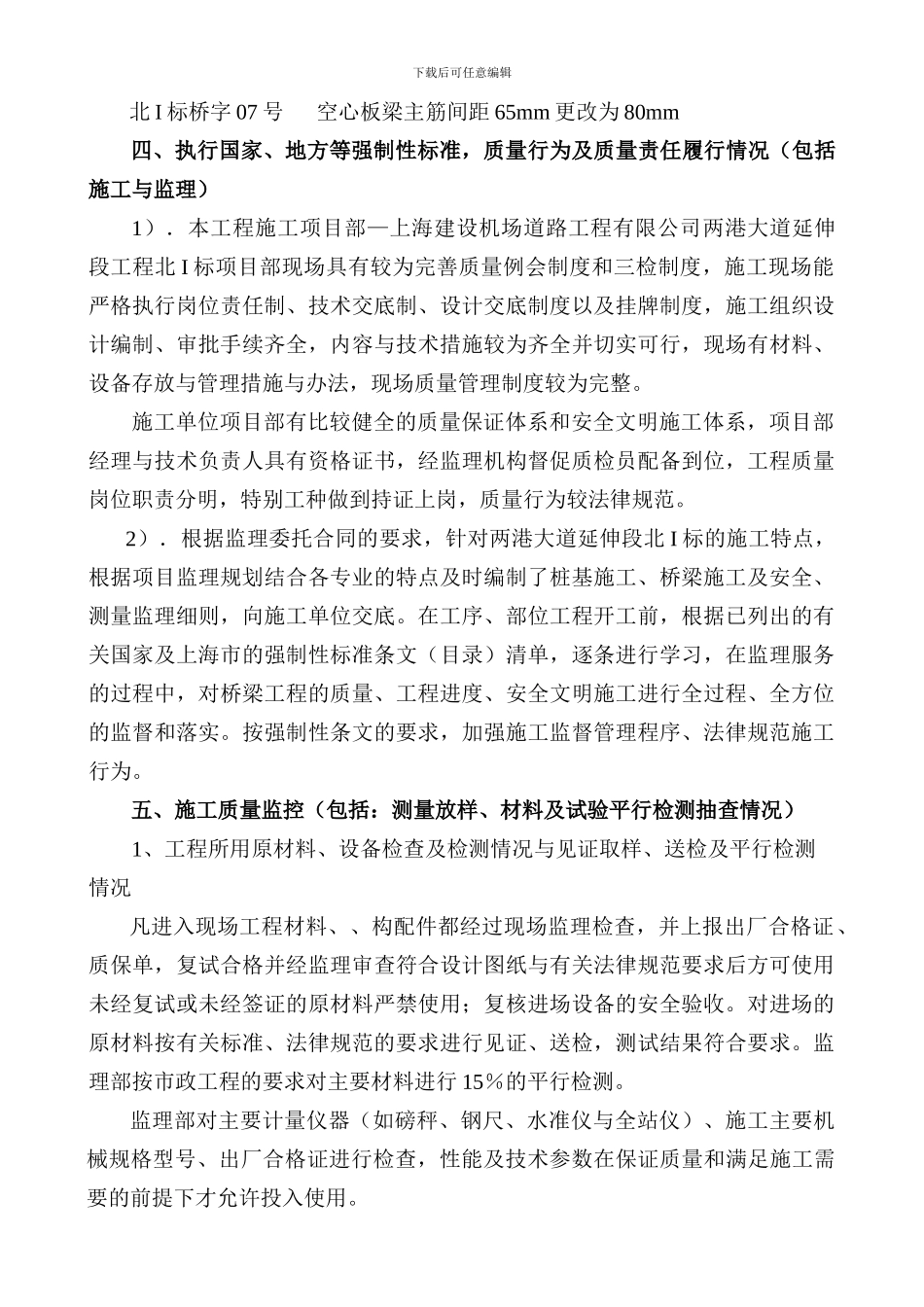

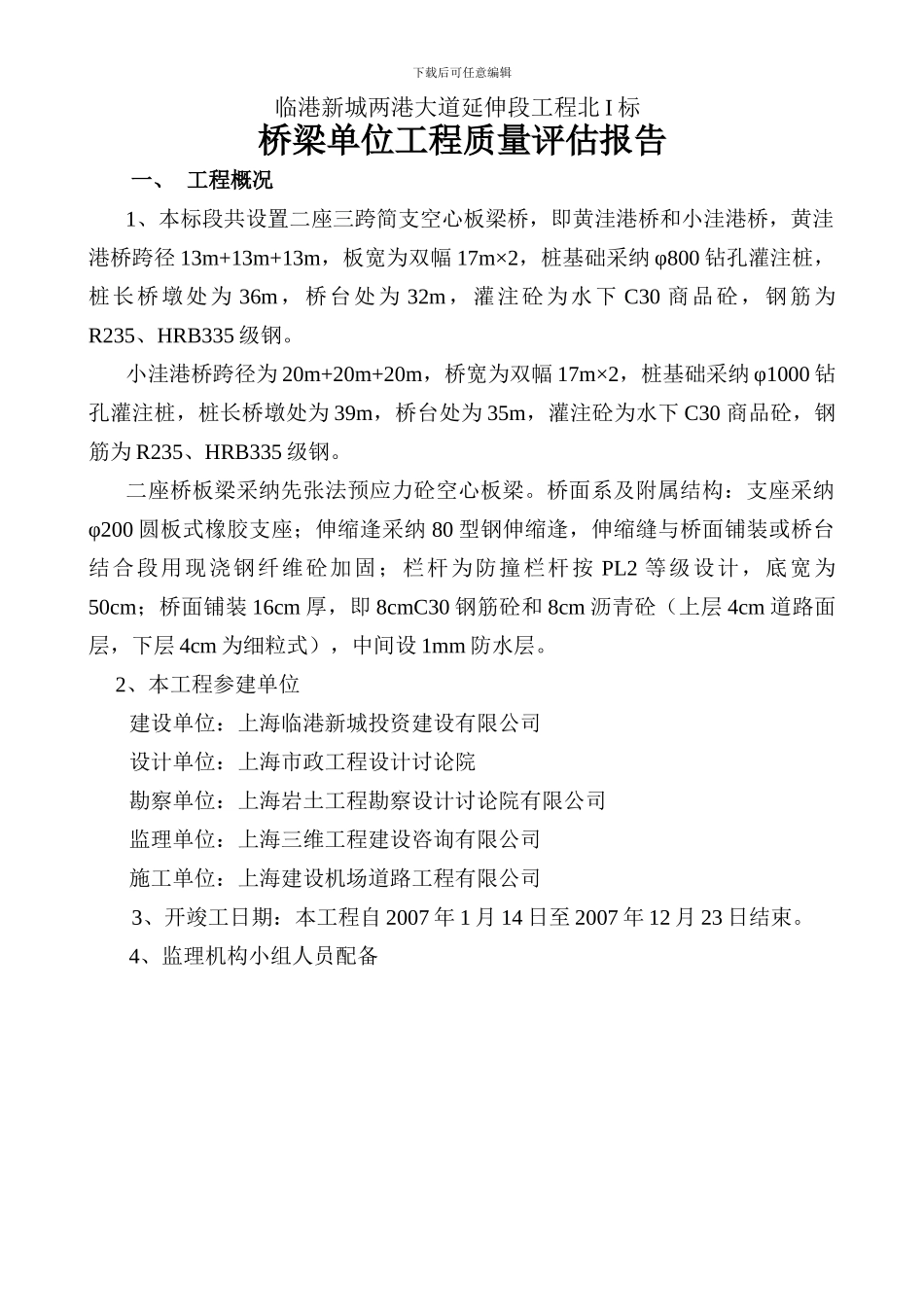

下载后可任意编辑临港新城两港大道延伸段工程北 I 标桥梁单位工程质量评估报告一、 工程概况1、本标段共设置二座三跨简支空心板梁桥，即黄洼港桥和小洼港桥，黄洼港桥跨径 13m+13m+13m，板宽为双幅 17m×2，桩基础采纳 φ800 钻孔灌注桩，桩长桥墩处为 36m，桥台处为 32m，灌注砼为水下 C30 商品砼，钢筋为R235、HRB335 级钢。小洼港桥跨径为 20m+20m+20m，桥宽为双幅 17m×2，桩基础采纳 φ1000 钻孔灌注桩，桩长桥墩处为 39m，桥台处为 35m，灌注砼为水下 C30 商品砼，钢筋为 R235、HRB335 级钢。二座桥板梁采纳先张法预应力砼空心板梁。桥面系及附属结构：支座采纳φ200 圆板式橡胶支座；伸缩逢采纳 80 型钢伸缩逢，伸缩缝与桥面铺装或桥台结合段用现浇钢纤维砼加固；栏杆为防撞栏杆按 PL2 等级设计，底宽为50cm；桥面铺装 16cm 厚，即 8cmC30 钢筋砼和 8cm 沥青砼（上层 4cm 道路面层，下层 4cm 为细粒式），中间设 1mm 防水层。 2、本工程参建单位建设单位：上海临港新城投资建设有限公司设计单位：上海市政工程设计讨论院勘察单位：上海岩土工程勘察设计讨论院有限公司监理单位：上海三维工程建设咨询有限公司施工单位：上海建设机场道路工程有限公司3、开竣工日期：本工程自 2007 年 1 月 14 日至 2007 年 12 月 23 日结束。4、监理机构小组人员配备下载后可任意编辑本项目监理组监理人员一览表序 号姓 名项目任职证书编号1魏敬先总监310050052田鸿洲安全监理工程师0058723陈龙道桥监理工程师JS31007115894王东道桥监理工程师JS31007300505王玉良排水监理工程师JS64286石仲杰排水监理工程师宁建监字（2001）016 号7张怀刚测量监理工程师JS31004100068魏明奇资料员JY3100710904二、 质量评估的依据1、上海临港新城两港大道延伸段工北 I 标段委托监理合同2、上海临港新城两港大道延伸段工程北 I 标施工合同3、上海临港新城两港大道延伸段工程北 I 标段监理规划4、上海临港新城两港大道延伸段工程北 I 标桩基、中小桥专业监理实施细则5、建设工程监理法律规范（GB50319-2000）6、《公路桥涵施工技术规程》（JTJ041-2000）；7、《上海市地基基础设计法律规范》；8、《市政桥梁工程施工质量及验收规程》（DGJ08-117-2024）；9、《混凝土结构工程施工质量验收法律规范》（GB5024-2024）；10、2024 表式修订内容新版11、临港新城两港大道延伸工程北 I 标施工设计图集桥梁分册...
