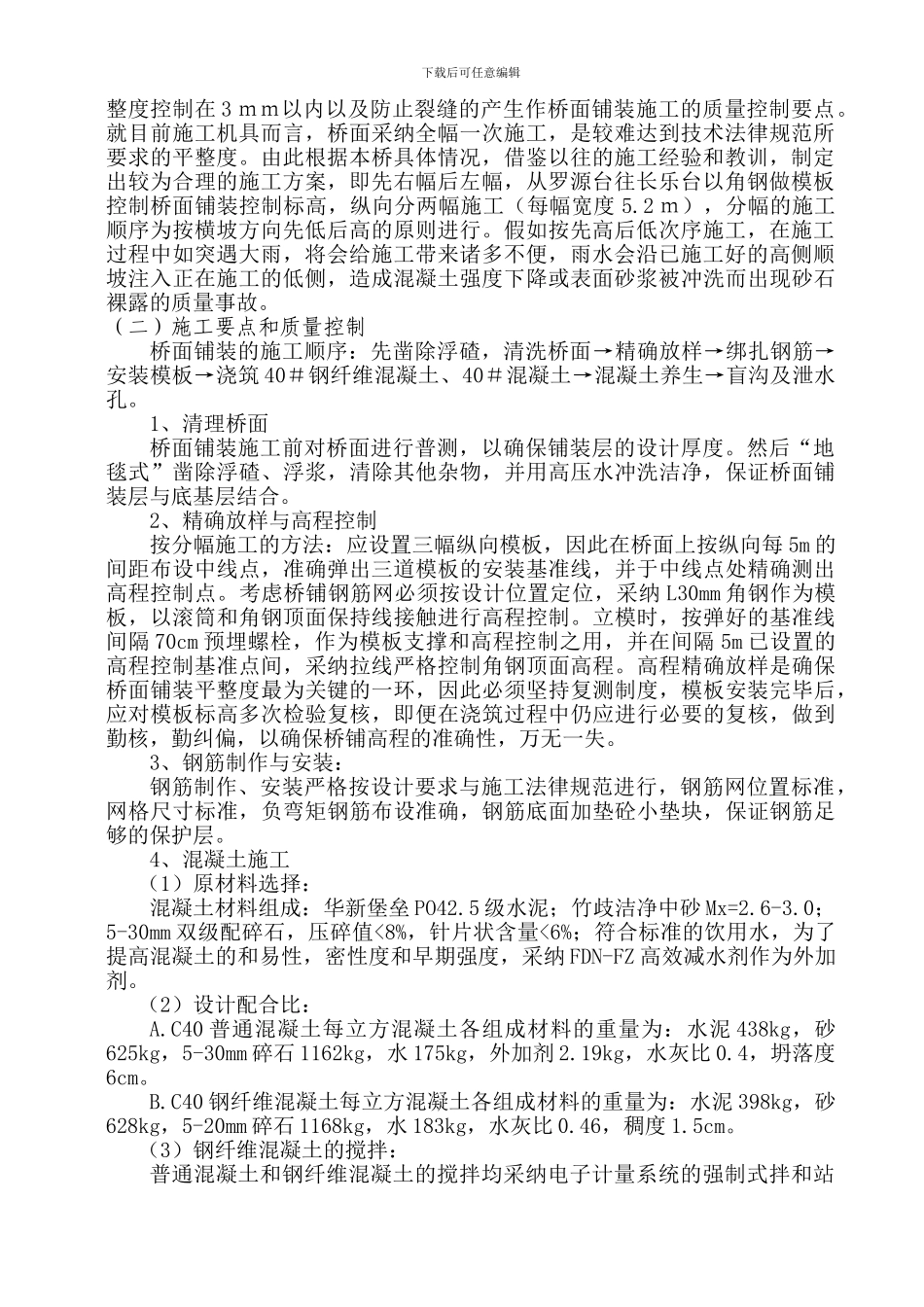

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】黄土岗大桥桥面系桥面铺装、护栏（桥面及总体）施工方案一、工程概况罗长高速公路 A1 合同段中的黄土岗大桥，全长 280.50m。桥面宽度为11.0+2×0.5 ｍ，上部结构类型为 9×30 m 一联预应力混凝土 T 梁准连续刚构组合体系，先简支，后 1＃、2＃、7＃、8＃墩处桥面连续，其余 3＃-6＃墩梁因结。T 梁高 2 ｍ，在两桥台处各设 1 道 D160 型伸缩缝。全桥防撞栏栏杆1122 ｍ，桥面铺装 646.6 ｍ 2。二、桥面铺装施工要求与质量控制（一）施工方案桥面铺装三度（厚度、强度、平整度）和裂缝是桥面铺装施工时的控制关键，尤其是平整度和裂缝的控制，它将是直接影响沥青混凝土面层的施工，乃至影响今后行车的稳定性、舒适性、安全性和桥梁的使用寿命。我们把平下载后可任意编辑整度控制在 3 ｍｍ以内以及防止裂缝的产生作桥面铺装施工的质量控制要点。就目前施工机具而言，桥面采纳全幅一次施工，是较难达到技术法律规范所要求的平整度。由此根据本桥具体情况，借鉴以往的施工经验和教训，制定出较为合理的施工方案，即先右幅后左幅，从罗源台往长乐台以角钢做模板控制桥面铺装控制标高，纵向分两幅施工（每幅宽度 5.2 ｍ），分幅的施工顺序为按横坡方向先低后高的原则进行。假如按先高后低次序施工，在施工过程中如突遇大雨，将会给施工带来诸多不便，雨水会沿已施工好的高侧顺坡注入正在施工的低侧，造成混凝土强度下降或表面砂浆被冲洗而出现砂石裸露的质量事故。（二）施工要点和质量控制桥面铺装的施工顺序：先凿除浮碴，清洗桥面→精确放样→绑扎钢筋→安装模板→浇筑 40＃钢纤维混凝土、40＃混凝土→混凝土养生→盲沟及泄水孔。1、清理桥面桥面铺装施工前对桥面进行普测，以确保铺装层的设计厚度。然后“地毯式”凿除浮碴、浮浆，清除其他杂物，并用高压水冲洗洁净，保证桥面铺装层与底基层结合。2、精确放样与高程控制按分幅施工的方法：应设置三幅纵向模板，因此在桥面上按纵向每 5m 的间距布设中线点，准确弹出三道模板的安装基准线，并于中线点处精确测出高程控制点。考虑桥铺钢筋网必须按设计位置定位，采纳 L30mm 角钢作为模板，以滚筒和角钢顶面保持线接触进行高程控制。立模时，按弹好的基准线间隔 70cm 预埋螺栓，作为模板支撑和高程控制之用，并在间隔 5m 已设置的高程控制基...
