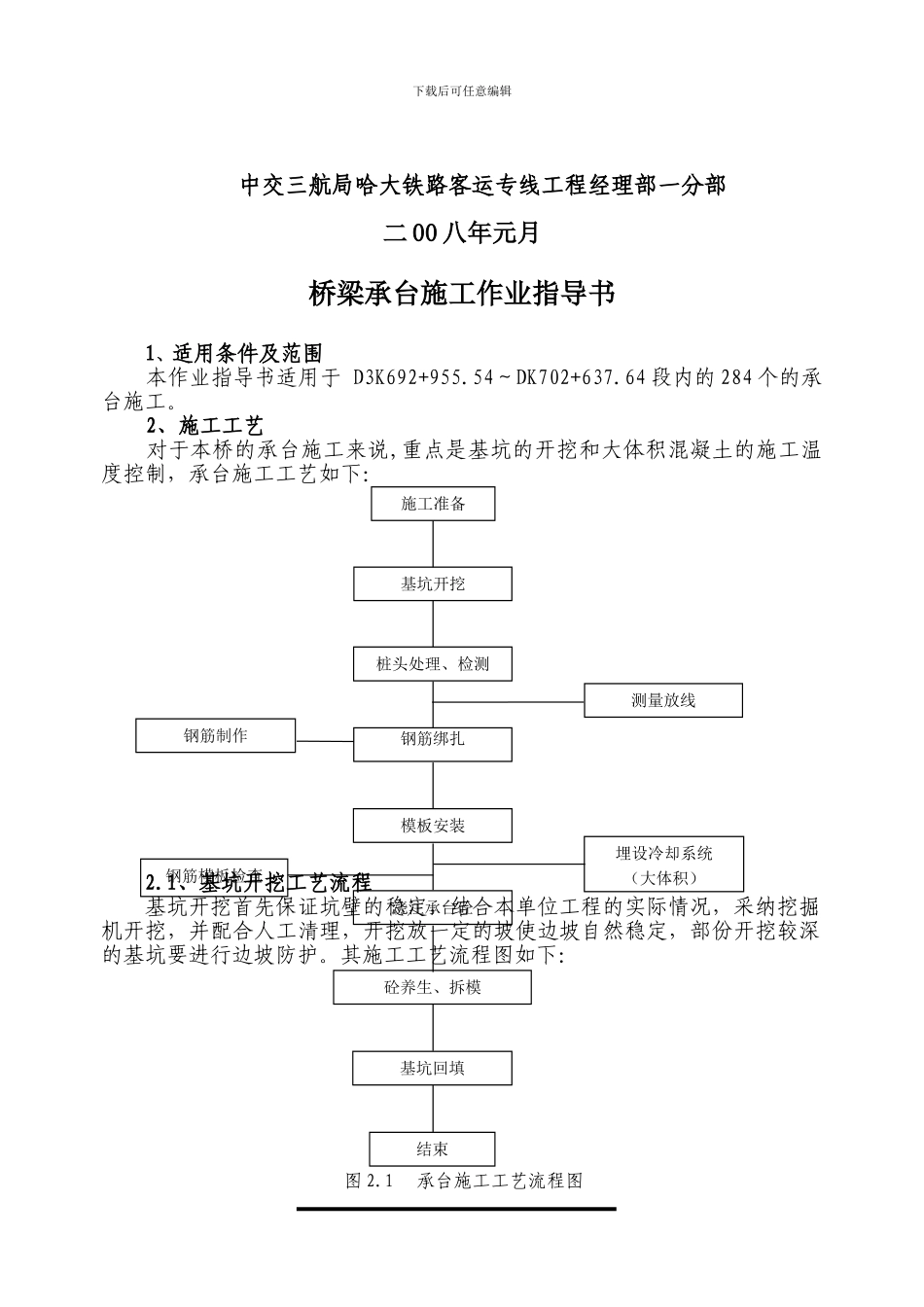

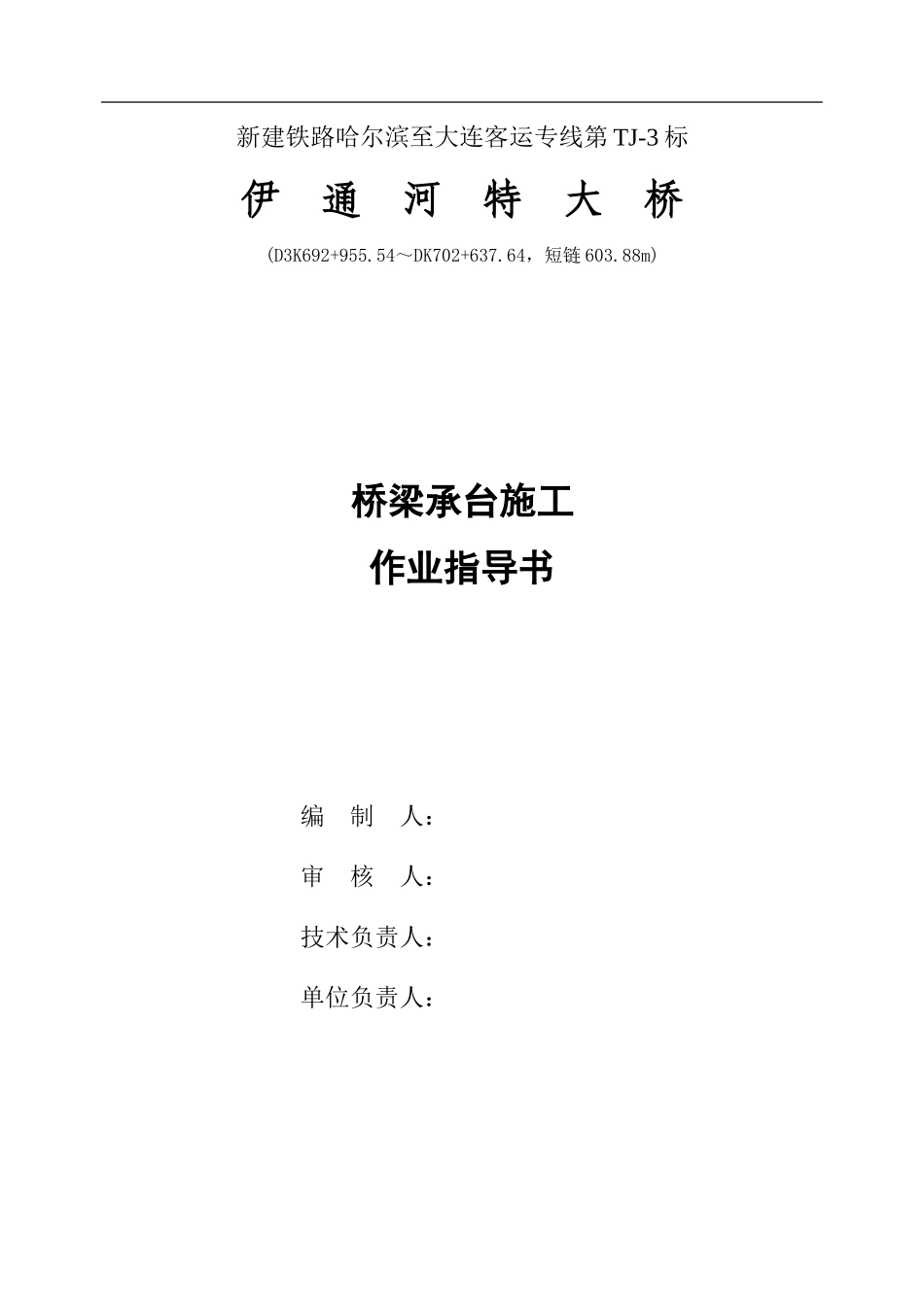

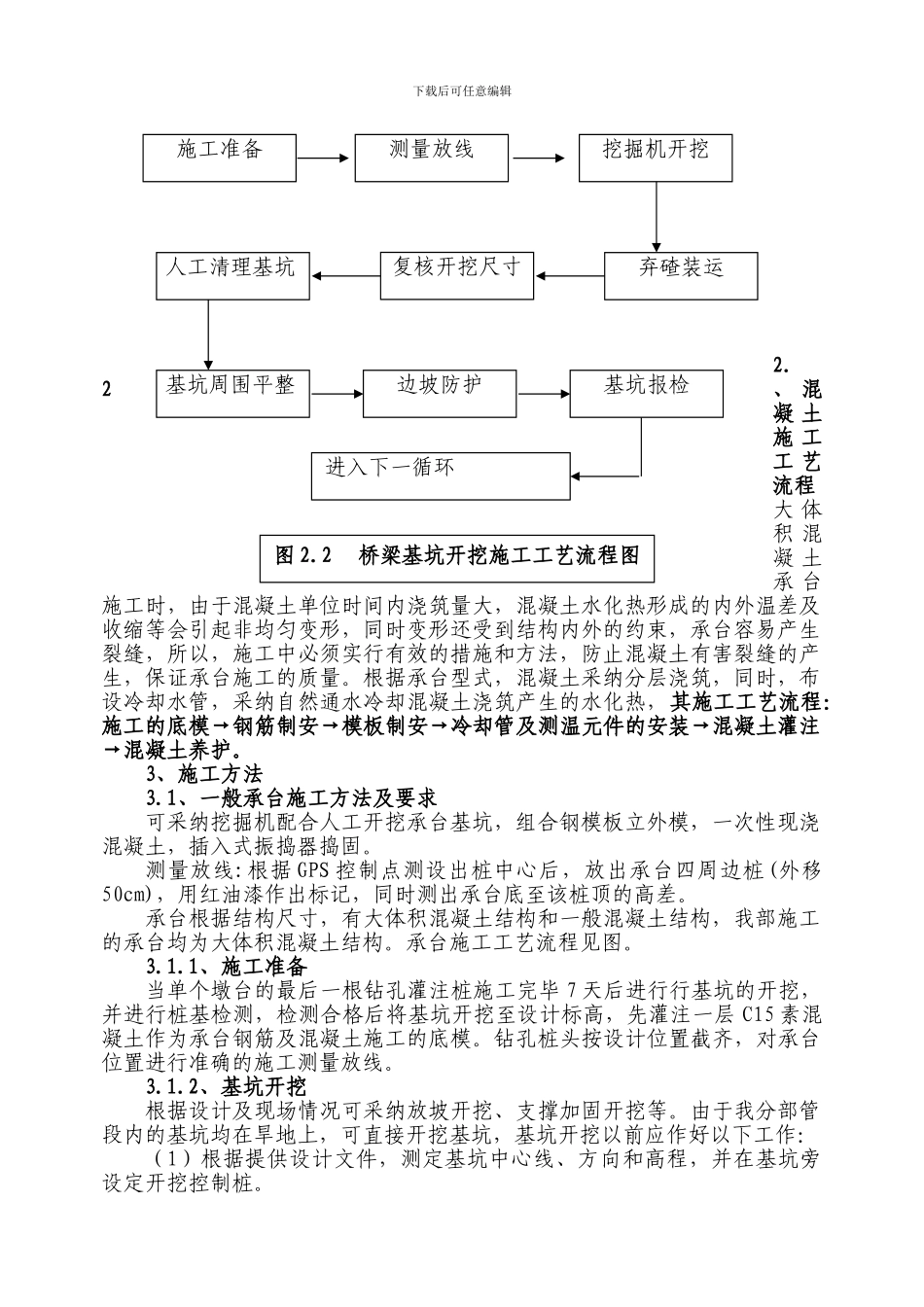

新建铁路哈尔滨至大连客运专线第 TJ-3 标伊 通 河 特 大 桥(D3K692+955.54～DK702+637.64，短链 603.88m)桥梁承台施工作业指导书编 制 人： 审 核 人：技术负责人：单位负责人：下载后可任意编辑中交三航局哈大铁路客运专线工程经理部一分部二 00 八年元月 桥梁承台施工作业指导书1、适用条件及范围本作业指导书适用于 D3K692+955.54～DK702+637.64 段内的 284 个的承台施工。2、施工工艺对于本桥的承台施工来说,重点是基坑的开挖和大体积混凝土的施工温度控制，承台施工工艺如下：2.1、基坑开挖工艺流程基坑开挖首先保证坑壁的稳定，结合本单位工程的实际情况，采纳挖掘机开挖，并配合人工清理，开挖放一定的坡使边坡自然稳定，部份开挖较深的基坑要进行边坡防护。其施工工艺流程图如下：施工准备基坑开挖桩头处理、检测钢筋绑扎模板安装浇注承台砼砼养生、拆模基坑回填钢筋制作图 2.1 承台施工工艺流程图埋设冷却系统（大体积）结束测量放线钢筋模板检查下载后可任意编辑2. 2、 混凝 土施 工工 艺流程大 体积 混凝 土承 台施工时，由于混凝土单位时间内浇筑量大，混凝土水化热形成的内外温差及收缩等会引起非均匀变形，同时变形还受到结构内外的约束，承台容易产生裂缝，所以，施工中必须实行有效的措施和方法，防止混凝土有害裂缝的产生，保证承台施工的质量。根据承台型式，混凝土采纳分层浇筑，同时，布设冷却水管，采纳自然通水冷却混凝土浇筑产生的水化热，其施工工艺流程：施工的底模→钢筋制安→模板制安→冷却管及测温元件的安装→混凝土灌注→混凝土养护。3、施工方法3.1、一般承台施工方法及要求可采纳挖掘机配合人工开挖承台基坑，组合钢模板立外模，一次性现浇混凝土，插入式振捣器捣固。测量放线:根据 GPS 控制点测设出桩中心后，放出承台四周边桩(外移50cm)，用红油漆作出标记，同时测出承台底至该桩顶的高差。承台根据结构尺寸，有大体积混凝土结构和一般混凝土结构，我部施工的承台均为大体积混凝土结构。承台施工工艺流程见图。3.1.1、施工准备当单个墩台的最后一根钻孔灌注桩施工完毕 7 天后进行行基坑的开挖，并进行桩基检测，检测合格后将基坑开挖至设计标高，先灌注一层 C15 素混凝土作为承台钢筋及混凝土施工的底模。钻孔桩头按设计位置截齐，对承台位置进行准确的施工测量放线。3.1.2、基坑开挖根据设计及现场情况可采纳放坡开挖、支撑加固开挖等。由于我分部管段内的基坑均在旱地...
