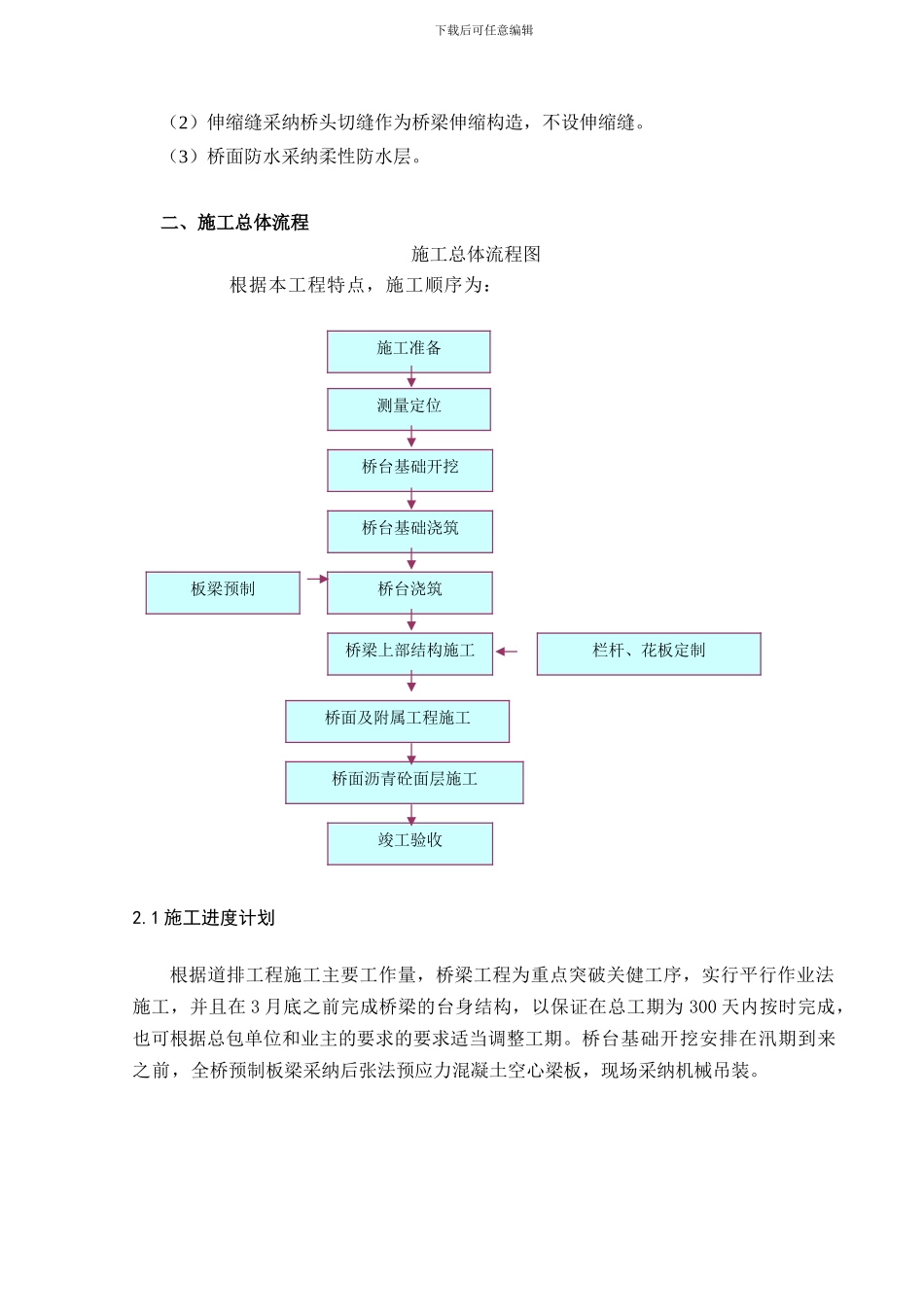

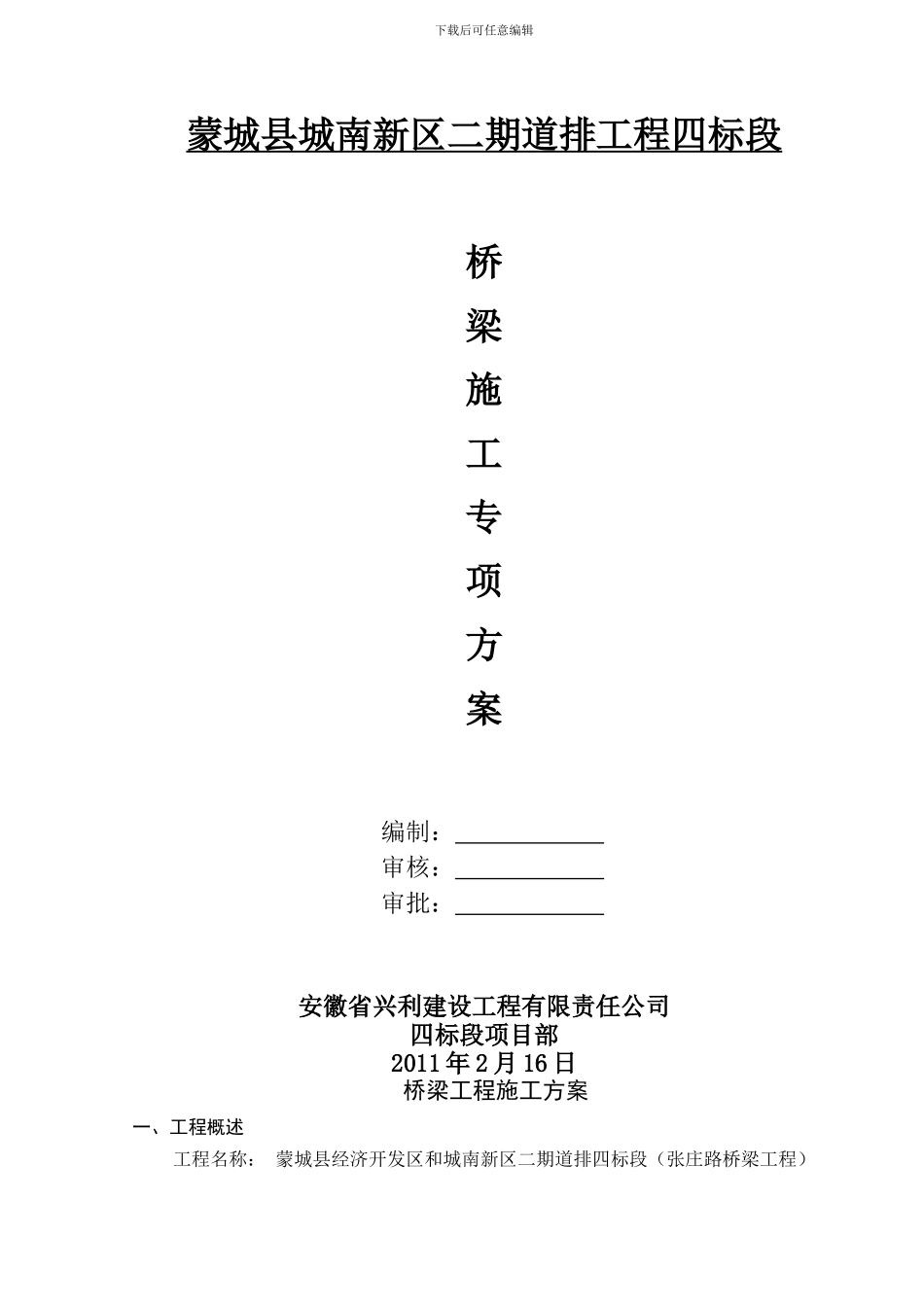

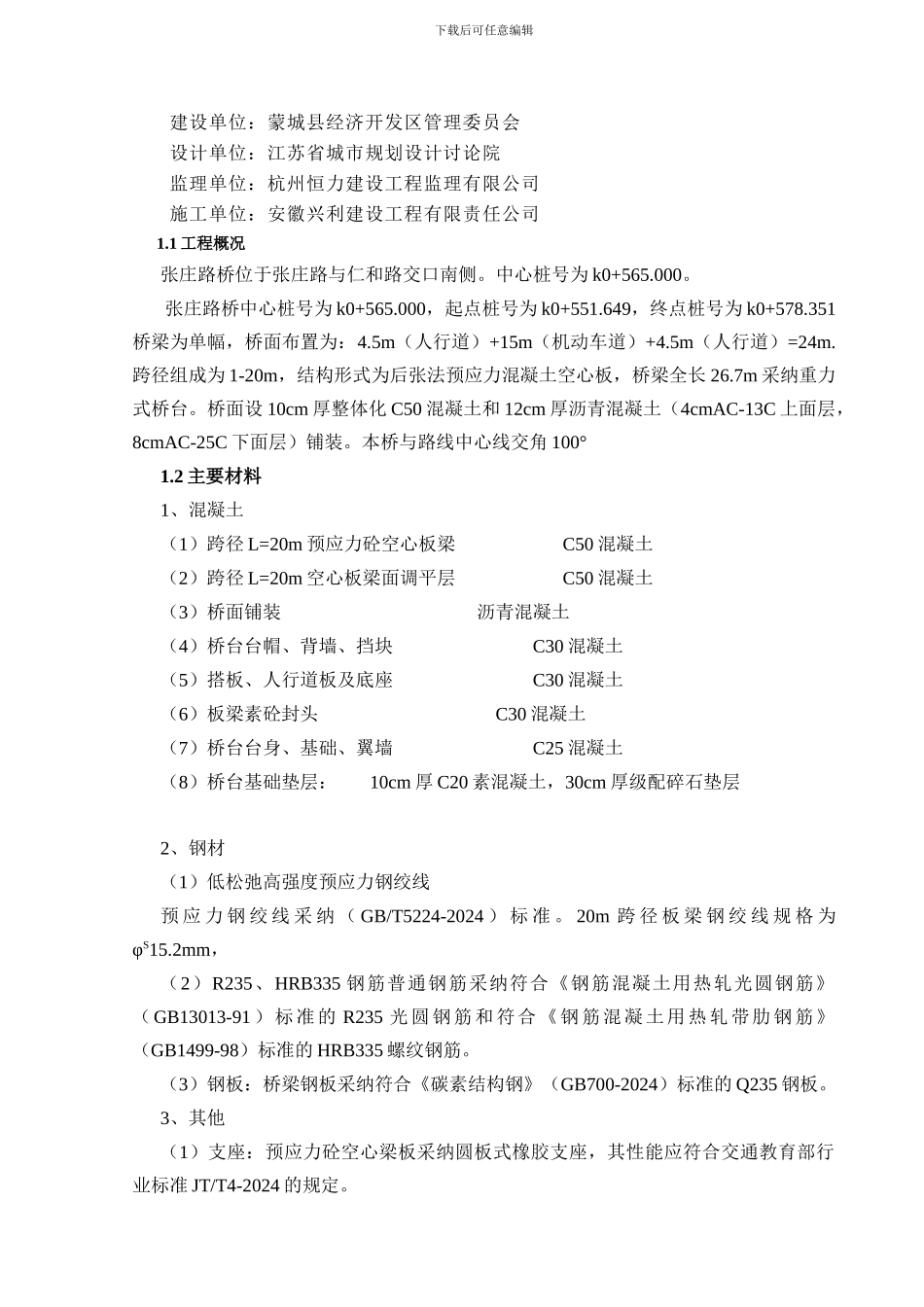

下载后可任意编辑蒙城县城南新区二期道排工程四标段桥梁施工专项方案编制： 审核： 审批： 安徽省兴利建设工程有限责任公司四标段项目部2011 年 2 月 16 日 桥梁工程施工方案一、工程概述工程名称： 蒙城县经济开发区和城南新区二期道排四标段（张庄路桥梁工程）下载后可任意编辑建设单位：蒙城县经济开发区管理委员会设计单位：江苏省城市规划设计讨论院监理单位：杭州恒力建设工程监理有限公司施工单位：安徽兴利建设工程有限责任公司1.1 工程概况张庄路桥位于张庄路与仁和路交口南侧。中心桩号为 k0+565.000。 张庄路桥中心桩号为 k0+565.000，起点桩号为 k0+551.649，终点桩号为 k0+578.351桥梁为单幅，桥面布置为：4.5m（人行道）+15m（机动车道）+4.5m（人行道）=24m.跨径组成为 1-20m，结构形式为后张法预应力混凝土空心板，桥梁全长 26.7m 采纳重力式桥台。桥面设 10cm 厚整体化 C50 混凝土和 12cm 厚沥青混凝土（4cmAC-13C 上面层，8cmAC-25C 下面层）铺装。本桥与路线中心线交角 100°1.2 主要材料1、混凝土（1）跨径 L=20m 预应力砼空心板梁 C50 混凝土（2）跨径 L=20m 空心板梁面调平层 C50 混凝土（3）桥面铺装 沥青混凝土 （4）桥台台帽、背墙、挡块 C30 混凝土（5）搭板、人行道板及底座 C30 混凝土（6）板梁素砼封头 C30 混凝土（7）桥台台身、基础、翼墙 C25 混凝土（8）桥台基础垫层： 10cm 厚 C20 素混凝土，30cm 厚级配碎石垫层2、钢材（1）低松弛高强度预应力钢绞线预 应 力 钢 绞 线 采 纳 （ GB/T5224-2024 ） 标 准 。 20m 跨 径 板 梁 钢 绞 线 规 格 为φS15.2mm， （2）R235、HRB335 钢筋普通钢筋采纳符合《钢筋混凝土用热轧光圆钢筋》（GB13013-91）标准的 R235 光圆钢筋和符合《钢筋混凝土用热轧带肋钢筋》（GB1499-98）标准的 HRB335 螺纹钢筋。（3）钢板：桥梁钢板采纳符合《碳素结构钢》（GB700-2024）标准的 Q235 钢板。3、其他（1）支座：预应力砼空心梁板采纳圆板式橡胶支座，其性能应符合交通教育部行业标准 JT/T4-2024 的规定。下载后可任意编辑（2）伸缩缝采纳桥头切缝作为桥梁伸缩构造，不设伸缩缝。（3）桥面防水采纳柔性防水层。二、施工总体流程施工总体流程图根据本工程特点，施工顺序为： 2.1 施工进度计划根据道排工程施工主要工作量，桥梁工程为重点突破关健工序，实行平行作业法施工，并且在 3 月底之...
