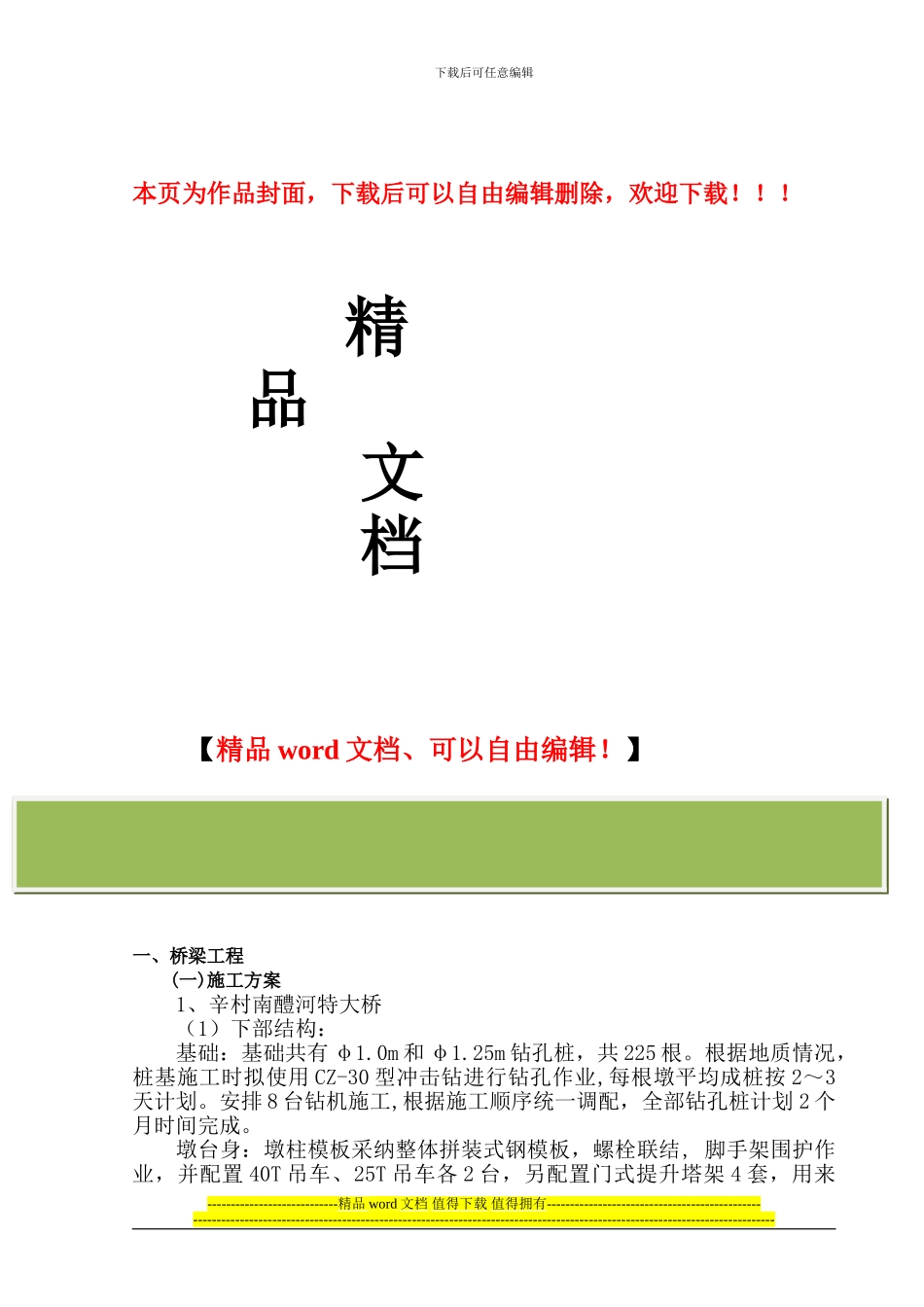

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】第二章辛村南醴河特大桥主要的施工方案一、桥梁工程(一)施工方案1、辛村南醴河特大桥（1）下部结构：基础：基础共有 φ1.0m 和 φ1.25m 钻孔桩，共 225 根。根据地质情况，桩基施工时拟使用 CZ-30 型冲击钻进行钻孔作业,每根墩平均成桩按 2～3天计划。安排 8 台钻机施工,根据施工顺序统一调配，全部钻孔桩计划 2 个月时间完成。墩台身：墩柱模板采纳整体拼装式钢模板，螺栓联结, 脚手架围护作业，并配置 40T 吊车、25T 吊车各 2 台，另配置门式提升塔架 4 套，用来----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑进行垂直运输作业。桥台模板采纳组合钢模板，用型钢、螺栓拉杆联结，钢管架支撑。盖梁：盖梁施工分两种方案：1 号墩、3 号墩、5 号墩、7 号墩、9 号墩、11 号墩、13 号墩、15 号墩、17 号墩、19 号墩、21 号墩、23 号墩、25 号墩、27 号墩、29 号墩、31 号墩、33 号墩、35 号墩、37 号墩、39 号墩盖梁，采纳在墩身周围满布钢管支架，然后支立模板灌注盖梁混凝土，即“满堂支架法”施工盖梁；2 号墩、4 号墩、6 号墩、8 号墩、10 号墩、12 号墩、14 号墩、16 号墩、18 号墩、20 号墩、22 号墩、24 号墩、26 号墩、28 号墩、30 号墩、32 号墩、34 号墩、36 号墩、38 号墩、40 号墩的盖梁，采纳在墩身顶部实心段预埋托架或圆型钢柱，作为受力支架，然后搭设型钢支架、支立模板浇注盖梁混凝土，即“悬空支架法”施工盖梁。所有的墩台身及盖梁混凝土均采纳混凝土泵输送和浇注。（2）上部结构：本桥共有后张 30 米预应力 T 梁 30 片，在 2 号预制厂内预制，预制厂内设预制梁台座 30 个，加工预制梁模板 10 套；安装两台 60T 龙门吊，配合运梁平车进行横移梁和喂梁；配备足够的张拉设备，以完成本桥和杨庄大桥 30 米梁的预制。T 梁架设时，由起吊梁龙门吊把梁体提升、横移至运梁小平车上，运梁小车通过铺在路基上的运梁轨道运到架桥机下面，用架桥机进行梁体架设。架桥机在 0 号台后路基上拼装，由 0 号台...
