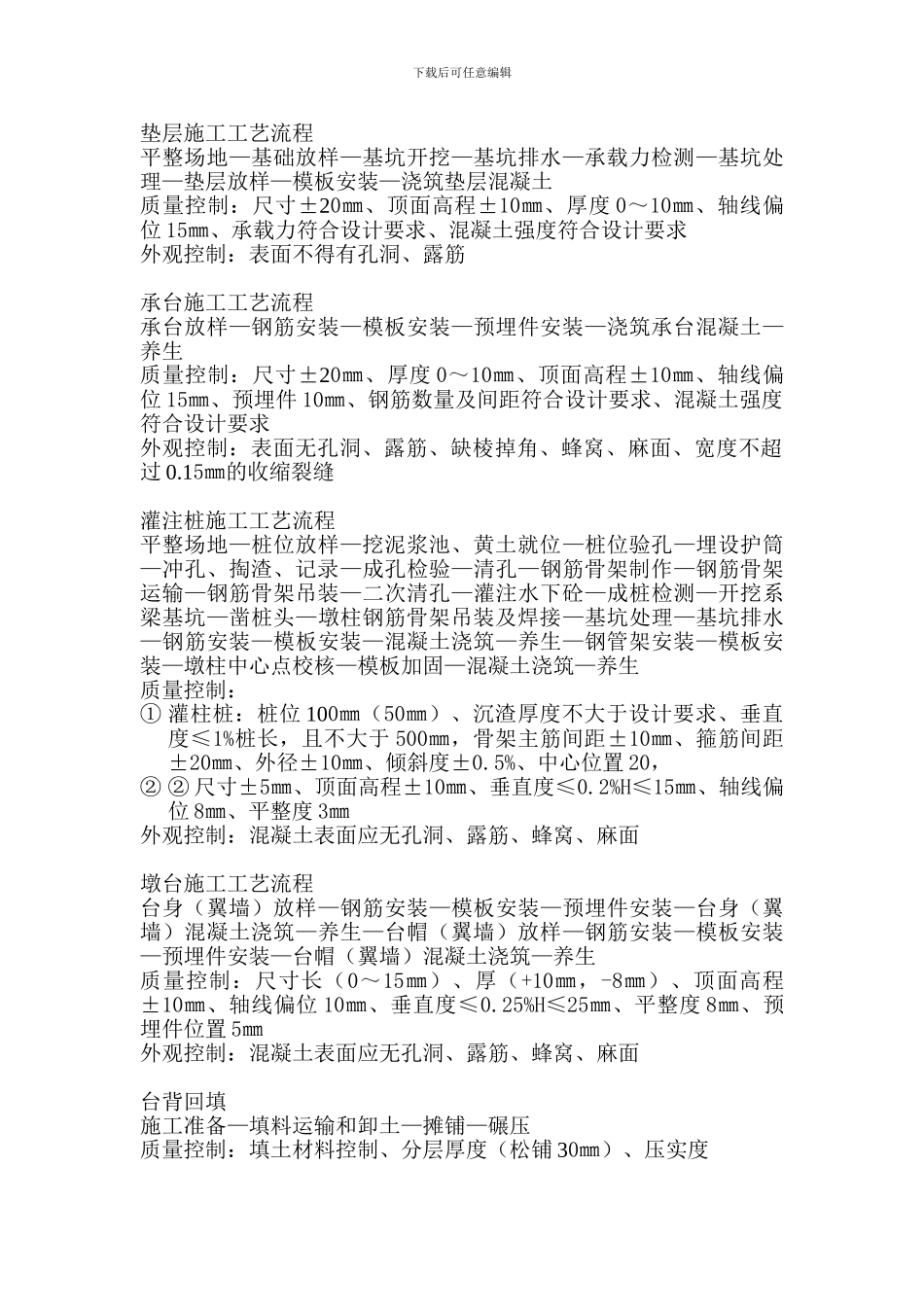

桥涵各工序施工工艺流程_第1页
1/4

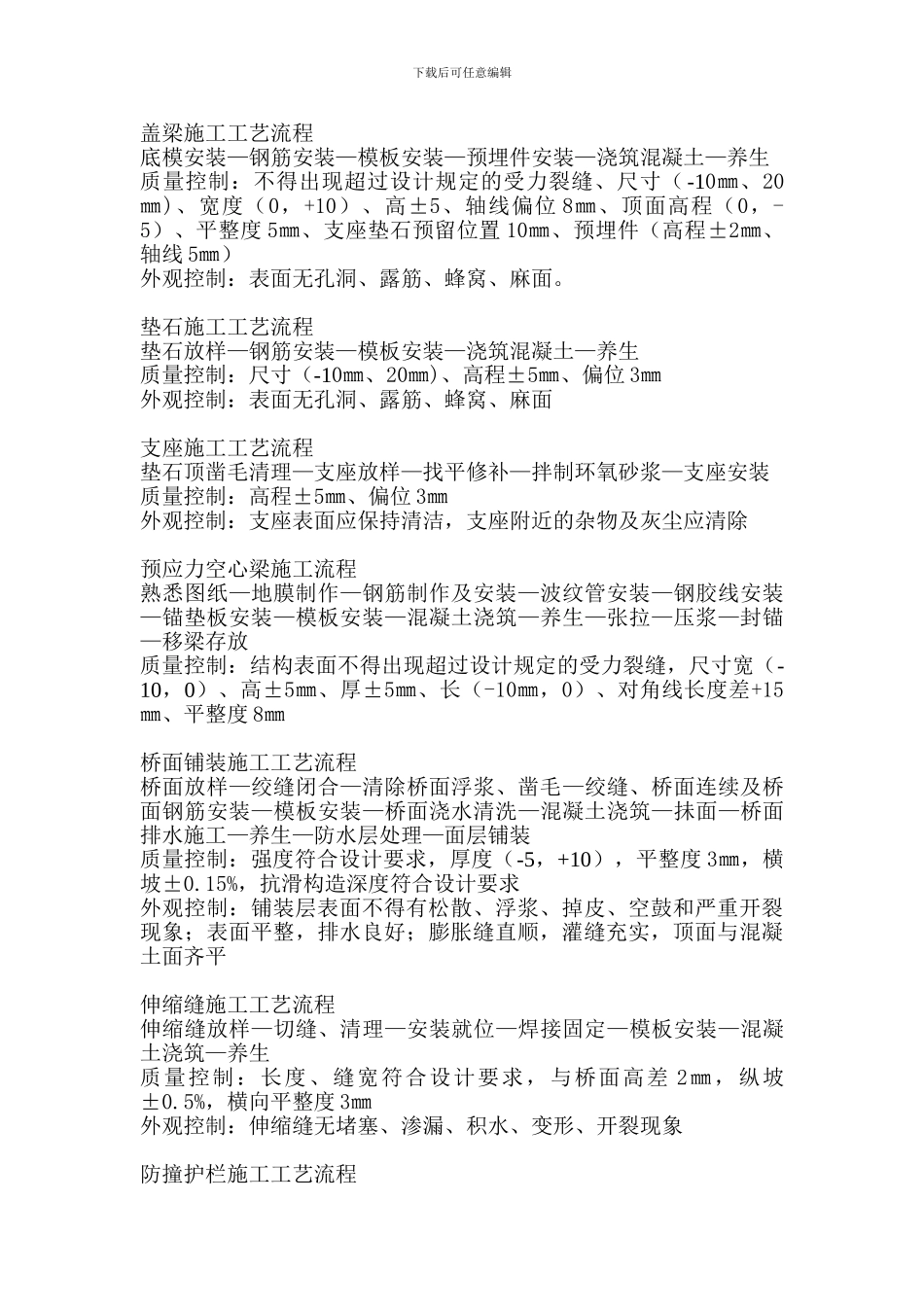

桥涵各工序施工工艺流程_第2页
2/4

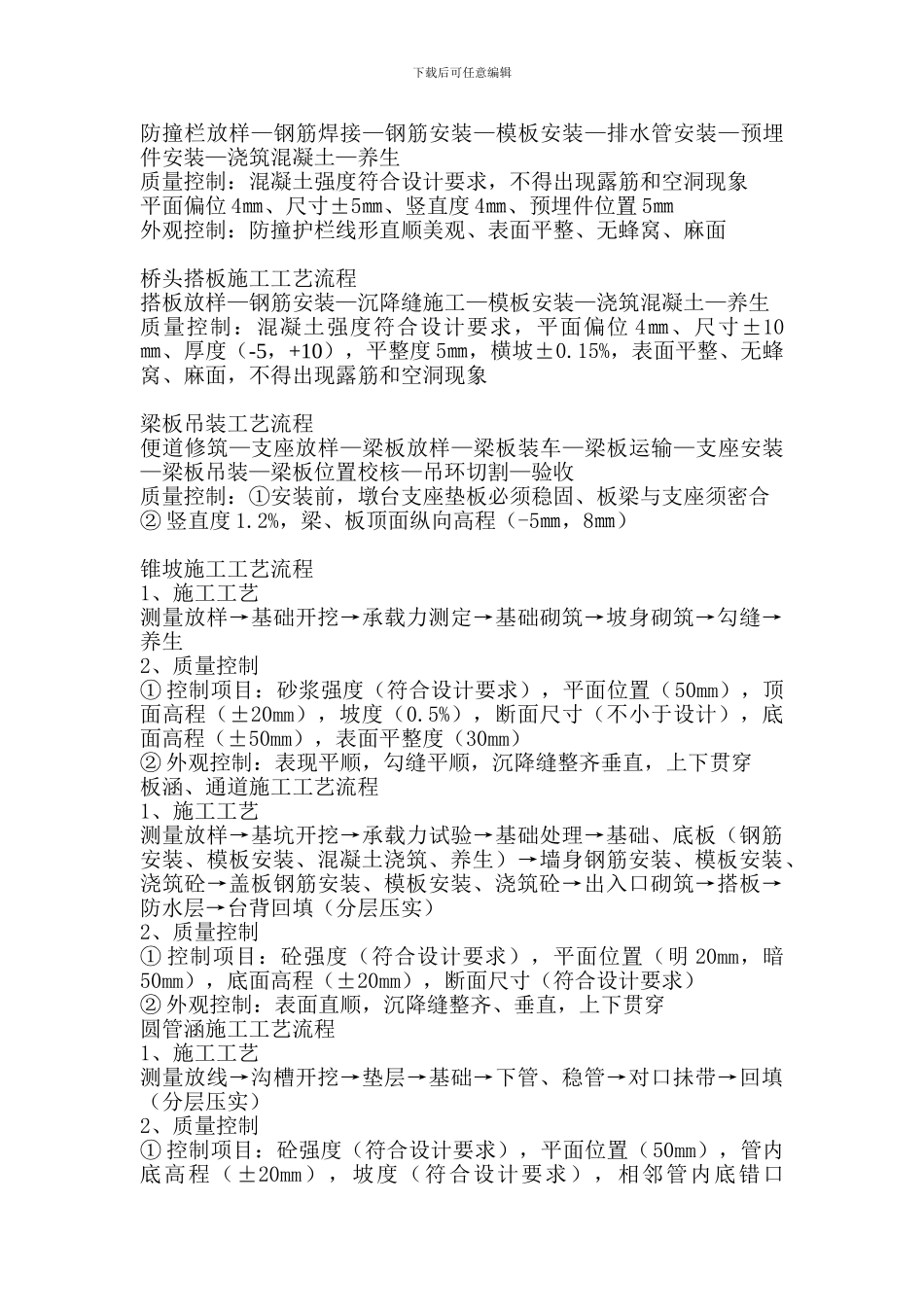

桥涵各工序施工工艺流程_第3页
3/4
下载后可任意编辑垫层施工工艺流程平整场地—基础放样—基坑开挖—基坑排水—承载力检测—基坑处理—垫层放样—模板安装—浇筑垫层混凝土质量控制:尺寸±20㎜、顶面高程±10㎜、厚度 0~10㎜、轴线偏位 15㎜、承载力符合设计要求、混凝土强度符合设计要求外观控制:表面不得有孔洞、露筋承台施工工艺流程承台放样—钢筋安装—模板安装—预埋件安装—浇筑承台混凝土—养生质量控制:尺寸±20㎜、厚度 0~10㎜、顶面高程±10㎜、轴线偏位 15㎜、预埋件 10㎜、钢筋数量及间距符合设计要求、混凝土强度符合设计要求外观控制:表面无孔洞、露筋、缺棱掉角、蜂窝、麻面、宽度不超过 0.15㎜的收缩裂缝灌注桩施工工艺流程平整场地—桩位放样—挖泥浆池、黄土就位—桩位验孔—埋设护筒—冲孔、掏渣、记录—成孔检验—清孔—钢筋骨架制作—钢筋骨架运输—钢筋骨架吊装—二次清孔—灌注水下砼—成桩检测—开挖系梁基坑—凿桩头—墩柱钢筋骨架吊装及焊接—基坑处理—基坑排水—钢筋安装—模板安装—混凝土浇筑—养生—钢管架安装—模板安装—墩柱中心点校核—模板加固—混凝土浇筑—养生质量控制:① 灌柱桩:桩位 100㎜(50㎜)、沉渣厚度不大于设计要求、垂直度≤1%桩长,且不大于 500㎜,骨架主筋间距±10㎜、箍筋间距±20㎜、外径±10㎜、倾斜度±0.5%、中心位置 20,② ② 尺寸±5㎜、顶面高程±10㎜、垂直度≤0.2%H≤15㎜、轴线偏位 8㎜、平整度 3㎜外观控制:混凝土表面应无孔洞、露筋、蜂窝、麻面墩台施工工艺流程台身(翼墙)放样—钢筋安装—模板安装—预埋件安装—台身(翼墙)混凝土浇筑—养生—台帽(翼墙)放样—钢筋安装—模板安装—预埋件安装—台帽(翼墙)混凝土浇筑—养生质量控制:尺寸长(0~15㎜)、厚(+10㎜,-8㎜)、顶面高程±10㎜、轴线偏位 10㎜、垂直度≤0.25%H≤25㎜、平整度 8㎜、预埋件位置 5㎜外观控制:混凝土表面应无孔洞、露筋、蜂窝、麻面台背回填施工准备—填料运输和卸土—摊铺—碾压质量控制:填土材料控制、分层厚度(松铺 30㎜)、压实度下载后可任意编辑盖梁施工工艺流程底模安装—钢筋安装—模板安装—预埋件安装—浇筑混凝土—养生质量控制:不得出现超过设计规定的受力裂缝、尺寸( -10㎜、20㎜)、宽度(0,+10)、高±5、轴线偏位 8㎜、顶面高程(0,-5)、平整度 5㎜、支座垫石预留位置 10㎜、预埋件(高程±2㎜、轴线 5㎜)外观控制:表面无孔洞、露筋、蜂窝、麻面。垫石施工工艺流...
