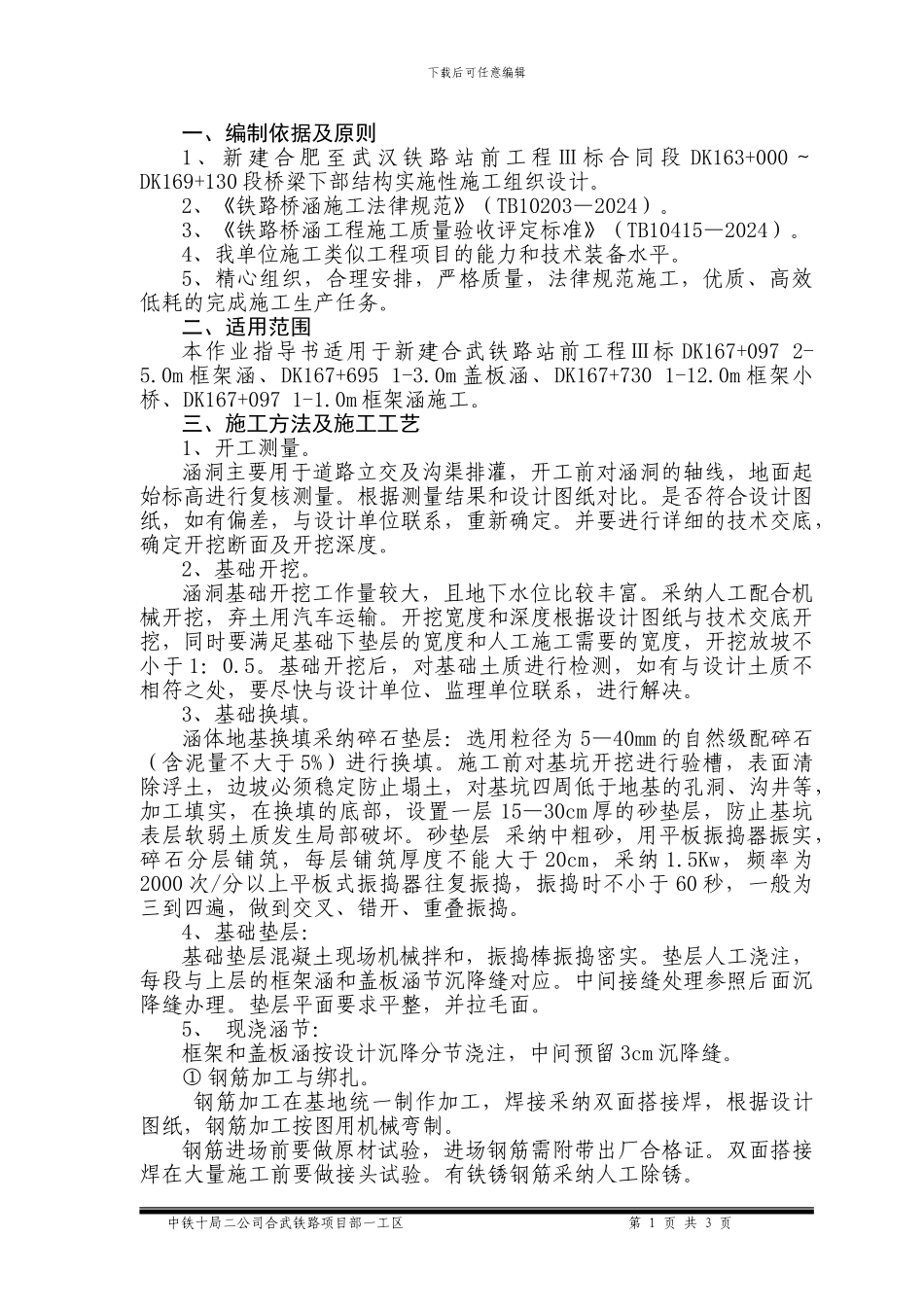

下载后可任意编辑一、编制依据及原则1 、 新 建 合 肥 至 武 汉 铁 路 站 前 工 程 Ⅲ 标 合 同 段 DK163+000 ～DK169+130 段桥梁下部结构实施性施工组织设计。2、《铁路桥涵施工法律规范》（TB10203—2024）。3、《铁路桥涵工程施工质量验收评定标准》（TB10415—2024）。4、我单位施工类似工程项目的能力和技术装备水平。5、精心组织，合理安排，严格质量，法律规范施工，优质、高效低耗的完成施工生产任务。二、适用范围本作业指导书适用于新建合武铁路站前工程Ⅲ标 DK167+097 2-5.0m 框架涵、DK167+695 1-3.0m 盖板涵、DK167+730 1-12.0m 框架小桥、DK167+097 1-1.0m 框架涵施工。三、施工方法及施工工艺1、开工测量。涵洞主要用于道路立交及沟渠排灌，开工前对涵洞的轴线，地面起始标高进行复核测量。根据测量结果和设计图纸对比。是否符合设计图纸，如有偏差，与设计单位联系，重新确定。并要进行详细的技术交底，确定开挖断面及开挖深度。2、基础开挖。涵洞基础开挖工作量较大，且地下水位比较丰富。采纳人工配合机械开挖，弃土用汽车运输。开挖宽度和深度根据设计图纸与技术交底开挖，同时要满足基础下垫层的宽度和人工施工需要的宽度，开挖放坡不小于 1：0.5。基础开挖后，对基础土质进行检测，如有与设计土质不相符之处，要尽快与设计单位、监理单位联系，进行解决。3、基础换填。涵体地基换填采纳碎石垫层：选用粒径为 5—40mm 的自然级配碎石（含泥量不大于 5%）进行换填。施工前对基坑开挖进行验槽，表面清除浮土，边坡必须稳定防止塌土，对基坑四周低于地基的孔洞、沟井等，加工填实，在换填的底部，设置一层 15—30cm 厚的砂垫层，防止基坑表层软弱土质发生局部破坏。砂垫层 采纳中粗砂，用平板振捣器振实，碎石分层铺筑，每层铺筑厚度不能大于 20cm，采纳 1.5Kw，频率为2000 次/分以上平板式振捣器往复振捣，振捣时不小于 60 秒，一般为三到四遍，做到交叉、错开、重叠振捣。4、基础垫层：基础垫层混凝土现场机械拌和，振捣棒振捣密实。垫层人工浇注，每段与上层的框架涵和盖板涵节沉降缝对应。中间接缝处理参照后面沉降缝办理。垫层平面要求平整，并拉毛面。5、 现浇涵节：框架和盖板涵按设计沉降分节浇注，中间预留 3cm 沉降缝。① 钢筋加工与绑扎。 钢筋加工在基地统一制作加工，焊接采纳双面搭接焊，根据设计图纸，钢筋加工按图用机械弯制。钢筋进场前要做原材试验，进场钢筋...
